Датчики давления FCX-AII и FCX-CII

Назначение

Датчики давления FCX-AII и FCX-CII предназначены для непрерывного преобразования значений измеряемого параметра: абсолютного давления, избыточного давления, разности давлений, а также параметров, определяемых по разности давлений (уровня, расхода, плотности) в токовый аналоговый выходной сигнал (4...20) мА, или в цифровую индикацию:

- на переносном пульте дистанционного управления (коммуникаторе),

- на жидкокристаллическом дисплее датчика,

- на мониторе компьютера.

Измеряемая среда - газ, жидкость или пар, в том числе и коррозийные.

Описание

Основным элементом датчиков (измерительных преобразователей) давления FCX-A1I и FCX-CII является прецизионный ёмкостный кремниевый первичный преобразователь измеряемого давления в низкоуровневый выходной сигнал. Далее сигнал, поступающий с первичного преобразователя давления, а так же сигнал с датчика температуры корпуса преобразователя FCX-AII или FCX-CII после аналого-цифрового преобразования передаются на микропроцессор. С помощью микропроцессора электронная схема формирует унифицированный токовый выходной сигнал (4...20 мА) и (или) цифровой код, пропорциональные измеряемому давлению с учетом реальной температуры самого измерительного преобразователя. Одновременно в двухпроводной выходной электрической цепи измерительного преобразователей давления FCX-AII и FCX-CII модулируется цифровой управляющий сигнал определенного вида, позволяющий дистанционно осуществлять «интеллектуальные» функции с помощью ручного управляющего пульта (коммуникатора) или с помощью персонального компьютера, поддерживающего FUJI или HART протоколы. (У моделей датчиков, работающих в режимах Profibus и Foundation Feldbus аналоговый выходной сигнал отсутствует).

Датчики давления FCX-AII и FCX-CII имеют следующие особенности:

- преобразователи могут «учитывать» воздействие внешних влияющих факторов (например, температуры окружающей или измеряемых сред);

- осуществлять дистанционную перенастройку диапазона измерений;

- осуществлять самоконтроль технической исправности;

- получать информацию об измеряемой величине в любых единицах измерений.

Модели преобразователей, снабженных разделительными устройствами, позволяют практически без потери точности измерять давление загрязненных, вязких и коррозийных сред. По особому заказу поставляются модели, измеряющие давление высокотемпературных сред (до 120 °С), и модели, снабженные корнеизвлекающим устройством.

Модель FCX-CII является «экономичным вариантом» модели FCX-AII, отличаясь от нее упрощенной комплектацией и меньшими габаритами. Внутри этих моделей изготовители различают модификации, отличающиеся друг от друга видами измеряемого давления и конфигурацией (см. раздел; основные технические характеристики»). При этом, вместо традиционной цифровой, используется буквенная и идентификация: первая буква «F» общая для всех датчиков давления Fuji, вторая буква обозначает вид выходного информативного параметра (протоколы HART, Foundation Feldbus и т.д.), третья - вид измеряемого давления (избыточное, абсолютное или разность давлений) и наличие выносных разделительных устройств.

Другие модификации отличаются друг от друга разными видами измеряемого давления, и различной конфигурацией.

Запатентованный принцип «плавающей измерительной ячейки» позволяет свести к минимуму ошибки, вызванные дополнительными влияющими факторами (изменением температуры окружающего воздуха, статического давления и т.д.).

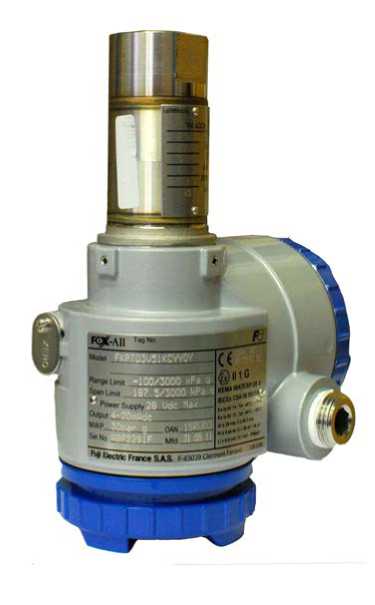

Фотографии общего вида

Технические характеристики

Таблица 1

Продолжение таблицы 1

При перенастройке диапазонов span/range более чем 1:10, пределы основной и

дополнительной погрешностей увеличиваются в соответствии с зависимостью, приведенной в Руководстве по эксплуатации.

Знак утверждения типа

наносится на датчики давления FCX-AI1 и FCX-CII или на эксплуатационную документацию.

Комплектность

Измерительный преобразователь давления FCX-AII или FCX-CII (модель по заказу);

Руководство по эксплуатации;

Принадлежности по заказу;

Методика поверки;

Коммуникатор ННС или HART.

Поверка

осуществляется по документу «Датчики давления FCX-AII и FCX-CI1. Методика поверки», утверждённой ВНИИМС 12.07.2007г.

Основное поверочное оборудование:

-грузопрошневые манометры МП-2,5; МП-6; МП-60; МП-600 (РЭ;1 разр);

-задатчики давления «Воздух-1600»; «Воздух-2,5»; «Воздух-6,3»

-милливольтметр кл. точн. Не хуже 0,02; в.п.и. до 25мА;

Возможно применение других эталонов, обеспечивающих соотношение погрешностей эталонов к погрешности поверяемого преобразователя не хуже, чем 1:4.

Сведения о методах измерений

изложены в документе «Руководство по эксплуатации и обслуживанию».

Нормативные документы

1 .Публикация МЭК 60 770.

2 .Техническая документация фирм «Fuji Electric France S.A.» Франция и «Fuji Electric Instrumentation Co., Ltd.», Япония.

Рекомендации к применению

Выполнение государственных учетных операций.
