Анализаторы спектра А19
| Номер в ГРСИ РФ: | 35402-07 |
|---|---|
| Производитель / заявитель: | ООО "Электронные технологии и метрологические системы" (ЭТМС), г.Москва |
Для измерений параметров спектральных составляющих сигналов, корреляционной структуры сигналов и генерации электрических сигналов с нормированными метрологическими параметрами. Анализаторы могут применяться автономно или в составе автоматизированных систем в испытательных и контрольно-измерительных комплексах, а так же в системах управления технологическими процессами и для научно-технических исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35402-07 |
| Действует | по 07.07.2027 |
| Наименование | Анализаторы спектра |
| Модель | А19 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e76302a5-d20e-f42e-6467-8ddc9b576d27 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6683-019-23516373-06 (ЗТМС.411168.002 ТУ) |
| Класс СИ | 35.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 27.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 27.07.2017 |
| Номер сертификата | 28587 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 539 п. 06 от 27.07.201208д от 05.07.07 п.146 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС"), г. Москва, г. Зеленоград; ЗАО "Электронные технологии и метрологические системы "ЗЕТ", пос. Менделеево (срок свидетельтсва: 01.08.2012 г.)
Россия
141570, Московская обл., тел./факс 535-0870, E-mail: info@zetms.ru
Поверка
| Методика поверки / информация о поверке | ЗТМС.411168.002 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 438 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35402-07: Описание типа
2017-35402-07.pdf
|
Скачать | 141.2 КБ | |
|
35402-07: Методика поверки
2022-mp35402-07.pdf
|
Скачать | 73.7 КБ |
Описание типа
Назначение
Анализаторы спектра А19 (далее по тексту - анализаторы) предназначены для измерений параметров спектральных составляющих сигналов, корреляционной структуры сигналов и генерации электрических сигналов с нормированными метрологическими параметрами.
Описание
Анализаторы являются программно-аппаратным комплексом, реализованным на персональном компьютере с установленными платами аналого-цифровых и цифроаналоговых преобразователей, модулями с процессорами обработки сигналов и программного обеспечения. Все формируемые сигналы и режимы работы реализуются программно.
Анализаторы позволяют:
- осуществлять октавный и 1/3-октавный анализ на основе параллельных цифровых фильтров сигналов в реальном масштабе времени и сигналов, взятых из записей;
- проводить узкополосный спектральный анализ различных сигналов в реальном масштабе времени и сигналов, взятых из записей;
- измерять переменную составляющую сигналов, записывать ее в файле временной привязкой;
- регистрировать сигналы (вводить в память оцифрованные значения сигнала, с последующей записью на накопитель);
- вычислить дополнительные функции: автоспектры, взаимные спектры, функции авто и взаимной корреляции, функции когерентности.
Анализаторы обеспечивают работу в основных режимах:
- «Генератор»;
- «Вольтметр переменного тока»;
- «Октавный анализ»;
- «1/3-октавный анализ»;
- «Узкополосный анализ»;
- «Многоканальный регистратор».
Анализаторы выпускаются в четырех модификациях, отличающихся конструктивным исполнением и количеством входных каналов:
- А19-Сх - имеет в составе системный блок типа «tower», клавиатуру, монитор. Варианты исполнения в зависимости от количества входных каналов (2; 4; 6; 8; 10);
- А19-Пх - промышленный компьютер типа «Portable» (2; 4; 6; 8; 10);
- А19-Шх - имеет в составе шасси промышленного компьютера типа IPC-610, клавиатуру, монитор. Варианты исполнения в зависимости от количества входных каналов (2; 4; 6; 8; 10);
- A19-Ux - внешнее USB-устройство в пластиковом корпусе. Варианты исполнения в зависимости от количества входных каналов (2; 4; 8).
По условиям эксплуатации анализаторы соответствуют III группе ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение (ПО) состоит из двух частей:
- встроенное в анализатор ПО в виде программного кода, записанного в ПЗУ; встроенное ПО в измерениях не участвует и на метрологические характеристики не влияет;
- ПО, устанавливаемое на ПЭВМ, реализуемое на «ZETLab» и имеющее следующие функции: считывание текущей измерительной информации с анализатора, расчет параметров оцифрованных сигналов и отображение информации на мониторе.
Метрологически значимой частью ПО являются следующие программы ПО «ZETLab», устанавливаемого на ПЭВМ:
- программа «ZETServer.exe» - обеспечивает прием данных с АЦП;
- программа «VoltMeter.exe» - обеспечивает вычисление параметров сигналов и
вывод результатов на индикаторы;
- программа «ZETLab.exe» - обеспечивает интерфейс с пользователем (в т.ч. запуск
программ ZETLab), а также отображение параметров ПО.
И дентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ZETLAB |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.11.2011 |
|
Цифровой идентификатор ПО |
541dd80fa6e79e95c9d74010b03 e73be |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

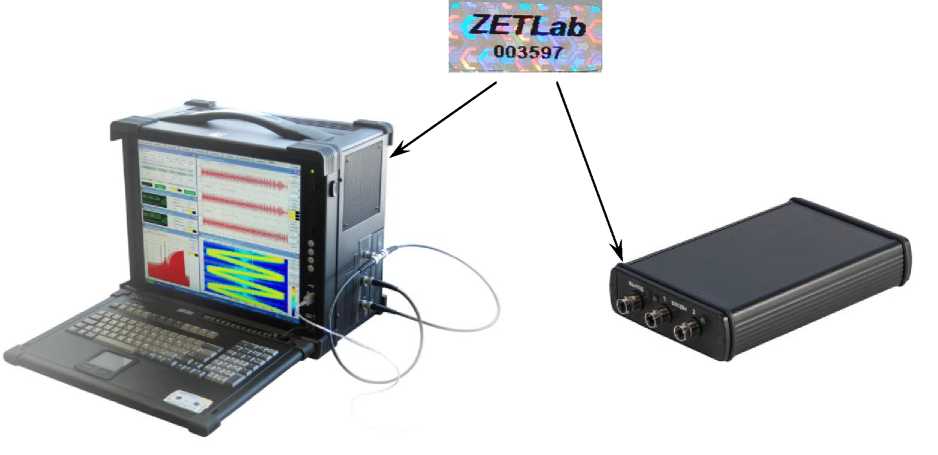

Анализаторы пломбируются от несанкционированного доступа в соответствии с конструкторской документацией ЗТМС.411168.002. Места пломбирования приведены на рисунке 1.
а) - общий вид анализаторов А19-Пх
б) - общий вид анализаторов A19-Ux
Рисунок 1 - Места пломбирования анализаторов спектра А-19
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент усиления |
1; 2; 4; 8 |
|
Входное сопротивление анализатора, кОм |
(100±10) |
|
Внешняя частота дискретизации, МГц |
8 |
|
Режим «Г енератор» | |
|
Диапазон частот, Гц |
от 0,03 до 120 000 |
|
Пределы допускаемой относительной погрешности установки частоты в диапазоне, %: от 0,03 Гц до 10 Гц свыше 10 Гц до 120 кГц |
± 10 ± 0,1 |
|
Нестабильность синусоидального сигнала за 8 ч работы, %, не более |
± 0,01 |
|
Напряжение выходного сигнала по переменному току, В |
от 0,01 до 1,3 |
|
Пределы допускаемой абсолютной погрешности установки выходного переменного напряжения в частотном диапазоне на нагрузке 600 Ом, мВ (где U - уровень выходного сигнала) от 3 Гц до 5 Гц свыше 5 Гц до 10 Гц свыше 10 Гц до 120 кГц |
± (0,35U + 0,2) ± (0,2U + 0,3) ± (0,002U + 1) |
|
Коэффициент гармоник генерируемого синусоидального сигнала, в диапазоне от 10 Гц до 50 кГц, %, не более |
0,1 |
|
Режим «Вольтметр переменного тока» | |
|
Диапазон частот измеряемых напряжений, Гц |
от 20 до 100 000 |
|
Диапазон измеряемого переменного напряжения, мВ |
от 1 до 1000 |
|
Максимальные значения входных напряжений, В |
0,125; 0,25; 0,5; 1 |
|
Пределы допускаемой абсолютной погрешности измерения в диапазоне частот, мВ (где U - уровень входного сигнала) от 20 Гц до 50 Гц свыше 50 Гц до 90 кГц свыше 90 кГц до 100 кГц |
± (0,003U + 0,2) ± (0,002U + 0,05) ± (0,002U + 0,2) |
|
Режим «Октавный анализ» | |
|
Диапазон частот, Гц |
от 1 до 63 000 |
|
Количество октавных фильтров |
17 |
|
Затухание фильтров: по ГОСТ 17168 по IEC 1260 |
1-ый класс точности 0-ой класс точности |
|
Уровень собственных электрических шумов, дБ отн. 1 мкВ, не более |
-70 |
|
Режим «1/3-октавный анализ» | |
|
Диапазон частот, Гц |
от 1 до 100 000 |
|
Количество 1/3-октавных фильтров |
51 |
|
Затухание фильтров: по ГОСТ 17168 по IEC 1260 |
1-ый класс точности 0-ой класс точности |
|
Уровень собственных электрических шумов, дБ отн. 1 мкВ, не более |
- 80 |
|
Наименование характеристики |
Значение |
|
Режим «Узкополосный анализ» | |
|
Равномерным шагом по частоте до 100 кГц с частотным разрешением Гц |
10; 12,5; 20; 25; 31,25; 50; 62,5; 100; 125; 200; 250; 312,5; 500; 625; 1000; 1250; 2000; 2500 |
|
Режим «Многоканальный регистратор» | |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне, дБ, не более: от 1,95 Гц до 100 кГц свыше 100 кГц до 120 кГц |
± 0,1 ± 3 |
|
Затухание вне полосы пропускания выше 150 кГц, дБ, не менее |
60 |
|
Разность АЧХ измерительных каналов, %, не более |
0,5 |
|
Коэффициент гармоник входного тракта на частоте 1 кГц, %, не более |
0,1 |
|
Коэффициент межканального проникновения на частоте 1 кГц, дБ, не более |
-80 |
|
Разность фаз между каналами при одинаковых коэффициентах усиления во всем частотном диапазоне, °, не более |
1 |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Напряжение питающей сети переменного тока, В |
220 ± 22 |
|
Потребляемая мощность, В •А, не более |
500 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Габаритные размеры (длина^ширина^высота), мм, | |
|
не более: | |
|
А19-Сх в составе: | |
|
-системный блок типа «tower» |
170х424х422 |
|
-клавиатура |
472х175х45 |
|
-монитор |
417х425х427 |
|
А19-Шх в составе: | |
|
-шасси промышленного компьютера типа IPC-610 |
660х440х180 |
|
-клавиатура |
472х175х45 |
|
-монитор |
383х140х324 |
|
А19-Пх |
464х353х608 |
|
A19-Ux |
40х15х35 |
|
Масса, кг, не более: | |
|
А19-Сх |
21 |
|
А19-Пх |
15 |
|
А19-Шх |
21 |
|
A19-Ux |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4-Комплектность средства измерений
|
Обозначение |
Наименование |
Количество |
|
ЗТМС.411168.002 |
Анализатор спектра А19 |
1 шт. |
|
ЗТМС.411168.002 РЭ |
Руководство по эксплуатации |
1 экз. |
|
ЗТМС.00068-01 34 РО |
Руководство оператора |
1 экз. |
|
ЗТМС.411168.002 МП |
Методика поверки |
1 экз. |
|
_ |
Комплект программного обеспечения на компактдиске |
1 компл. |
|
ЗТМС.411168.002 ФО |
Формуляр |
1 экз. |
Поверка
осуществляется в соответствии с документом «Анализаторы спектра А19. Методика поверки» ЗТМС.411168.002 МП, утвержденным ФГУП «ВНИИФТРИ» 18.04.2007 г.
Основное поверочное оборудование:
- генератор DS 360 (диапазон частот от 0,001 Гц до 200 кГц, погрешность установки частоты ± 0,01 %);
- генератор Г3-110 (диапазон частот от 0,01 Гц до 2 МГц);
- частотомер электронно-счетный Ф5041 (время накопления 10 с, верхний предел 10 МГц);
- мультиметр НР 34401А: 10 Гц (± 0,0015 %);
- милливольтметры В3-37, В3-33 (± 0,1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ Р 51350-99. Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования
ТУ 6683-019-23516373-06 (ЗТМС.411168.002 ТУ) Анализаторы спектра А19.
Технические условия
