Клещи электроизмерительные цифровые КТ-1000А
| Номер в ГРСИ РФ: | 35405-13 |
|---|---|
| Производитель / заявитель: | ООО "Энергозащита", Армения, г.Ереван |
Для кратковременных измерений силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах воздушных линиях электропередачи без разрыва токовой цепи. Клещи могут быть использованы во всех отраслях промышленности, энергетики, сельского хозяйства и быту. Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. Для определения величины постоянного и переменного тока в воздушных линиях 0,4x10^3...10x10^3 В, клещи укомплектованы изолирующейштангой с рукояткой, L=0,36 м, а в комплексе с изолирующей многофункциональной 4-х звенной сборкой штангой ШО-10-4-6.6 длиной 6,6 м, поставляемой по заказу потребителя, клещи позволяют определять величину тока на линиях электропередач 0,4x10^3...10x10^3 В, без подъема на опору ВЛ, непосредственно с поверхности земли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35405-13 |
| Действует | по 12.04.2018 |
| Наименование | Клещи электроизмерительные цифровые |
| Модель | КТ-1000А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0d306fd3-fd80-82ee-e387-e1bea42e73bd |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Армения |
| Примечание | 12.04.2013 утвержден вместо 35405-07 |
| Информация о сертификате | |
| Срок действия сертификата | 12.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 381 п. 20 от 12.04.201308д от 05.07.07 п.149 |
Производитель / Заявитель
ООО "Энергозащита", АРМЕНИЯ, г.Ереван
Армения
ул.Нерсесяна, 10а Тел/факс: +(37410) 24-54-93, E-mail: energozashita@yandex.ru
Поверка
| Методика поверки / информация о поверке | 37511563.4528МП-2006 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 366 (83%) |
| Неуспешных поверок (СИ непригодно) | 77 (17 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35405-13: Описание типа
2013-35405-13.pdf
|
Скачать | 93.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Клещи электроизмерительные цифровые КТ-1000А (далее клещи) предназначены для кратковременных измерений силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах воздушных линиях электропередачи без разрыва токовой цепи.
Клещи могут быть использованы во всех отраслях промышленности, энергетики, сельского хозяйства и быту.
Описание
Принцип работы клещей основан на определении величины напряженности электромагнитного поля, создаваемого вокруг проводника посредством совокупности специализированных температурно-компенсированных датчиков, распределенных вокруг токоведущего проводника по осям вилки клещей, что позволяет определять величины силы тока независимо от оси и угла расположения проводника в пространстве вилки клещей.
Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. В комплекте с изолирующей многофункциональной четырехзвенной сборной штангой длиной 6,6 м позволяют определять величину тока на линиях электропередач от 0,4 до 10 кВ без подъема на опору ВЛ, непосредственно с поверхности земли.

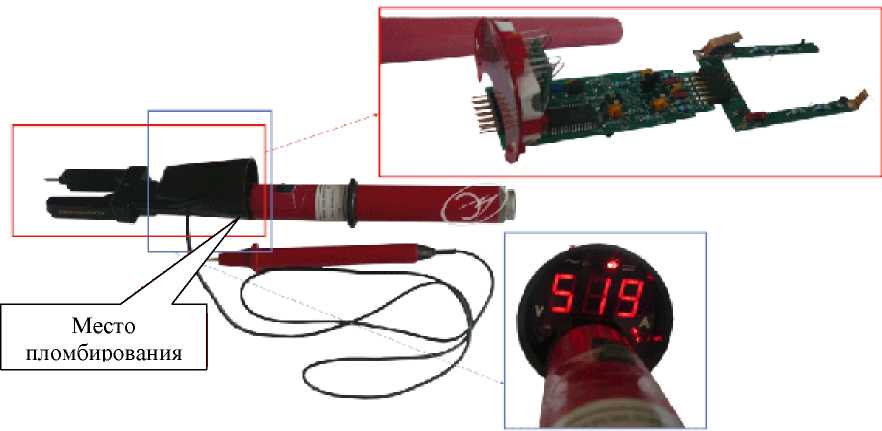

Внешний вид клещей представлен на рисунке 1.
Рисунок 1. Внешний вид клещей электроизмерительных цифровых КТ-1000А.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики приборов.
|
Наименование характеристики |
Значение |
|
Диапазон измерения силы переменного тока, А |
от 0 до 1000 |
|
Диапазон измерения силы постоянного тока, А |
от 20 до 1000 |
|
Пределы допускаемой основной приведенной погрешности при Измерении силы переменного и постоянного тока, % |
1,5 |
|
Диапазон измерения напряжения переменного тока, В |
от 0 до 1000 |
|
Диапазон измерения напряжения постоянного тока, В |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности при измерении напряжения переменного и постоянного тока, % |
1 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 |
|
Питание (от двух последовательно соединенных литиевых элементов типа «GR 123 А»), В |
2x3 |
|
Ток потребления клещей, мА |
30 |
|
Масса*, кг, не более |
0,4 |
|
Габаритные размеры*, мм, не более |
430x55x60 |
* - комплект для линий электропередач 0,4 кВ. Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на корпус СИ и типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Клещи КТ-1000А |
1 |
|
2 |
Электрод с соединительным проводом и штекером |
1 |
|
3 |
4-х звенная сборная штанга ШО-10-4-6.6, L= 6,6 м* |
1 |
|
4 |
Чехол |
1 |
|
5 |
Паспорт (Инструкция в составе паспорта) |
1 |
|
* - поставляется отдельно по заказу потребителя | ||
Поверка
осуществляется по документу 37511563.4528МП-2006 «Электроизмерительные цифровые клещи КТ-1000А. Методика поверки, утвержденному «РА Ереван, ЗАО Национальный Интститут Метрологии» 01 июля 2006 г.
Таблица 4 - Основные средства поверки
|
Наименование средства поверки |
Диапазон измерений |
Погрешность |
|
Калибратор П320 |
ивых от 0,001 до 1000 В |
до 100В ± (40ик + 500) мкВ; до 1000В ± (0,04ик + 5) мВ |
|
Наименование средства поверки |
Диапазон измерений |
Погрешность |
|
Прибор для поверки вольтметров В1-9 с блоком Я1В-22 |
Цых от 0,001 до 1000 В |
от 0,02 до 0,1 % |
|
Установка поверочная У 300 |
Кост от 0 до 30 А; Тперемот 0 до 10 А |
Кл. т. 0,2 Кл. .т. 0,1 |
|
Намагничивающий контур |
Кост от 0 до 7,5 А; Керем от 0,1 до 1000 А |
Кл. т. 0,5 |
Сведения о методах измерений
приведены в паспорте СИ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
