Газоанализаторы ультрафиолетовые трассовые ДОАС-М1
| Номер в ГРСИ РФ: | 35465-07 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Обнинская фотоника", г.Обнинск |
|
35465-07: Описание типа
2017-35465-07.pdf
|
Скачать | 106.2 КБ |
Для измерений малых концентраций загрязняющих газов (оксида и диоксида азота, диоксида серы, озона, формальдегида, аммиака, толуола, бензола) на открытых трассах в атмосферном воздухе, и могут применяться для экологического мониторинга в городах, на крупных автомобильных магистралях, а также вразличных отраслях промышленности при контроле загрязнения атмосферного воздуха промышленными выбросами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35465-07 |
| Действует | по 04.07.2022 |
| Наименование | Газоанализаторы ультрафиолетовые трассовые |
| Модель | ДОАС-М1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c096e273-4c1b-563f-7860-26fb2fa5a416 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-005-22901867-2007 |
| Класс СИ | 31.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФГУП СКБ "ВНИИФТРИ" |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Земсков Борис Геннадьевич |
| Телефон | (8*095) 535-32-49 |
| Факс | 535-91-03 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2012 |
| Номер сертификата | 28714 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 09 от 26.07.07 п.60 |
Производитель / Заявитель
ООО "Обнинская фотоника", РОССИЯ, г.Обнинск
Россия
249035, Калужская обл., а/я 5115
Поверка
| Методика поверки / информация о поверке | МП 2007-1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (50%) |
| Неуспешных поверок (СИ непригодно) | 1 (50 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35465-07: Описание типа
2017-35465-07.pdf
|
Скачать | 106.2 КБ |
Описание типа
Назначение
Газоанализаторы ультрафиолетовые трассовые ДОАС-М1 (далее - газоанализаторы) предназначены для измерений малых концентраций загрязняющих газов (оксида и диоксида азота, диоксида серы, озона, формальдегида, аммиака, толуола, бензола) на открытых трассах в атмосферном воздухе, для экологического мониторинга в городах, на крупных автомобильных магистралях, а также при контроле загрязнения атмосферного воздуха промышленными выбросами.
Описание
Газоанализаторы ультрафиолетовые трассовые ДОАС-М1 представляют собой стационарные автоматические многоканальные приборы непрерывного действия. Их устройство основано на методе дифференциальной оптической абсорбционной спектрометрии (ДОАС) в ультрафиолетовой области спектра. Конструктивно газоанализаторы состоят из коксиального телескопа для излучения и приема светового луча, ретрорефлектора для отражения света в оптическую систему телескопа, что удваивает оптический путь, и монохроматора - спектрографа с фотодетектором. Телескоп и ретрофлектор могут располагаться друг от друга на расстояниях от 1,25 до 375 метров в зависимости от концентрации измеряемых газов и атмосферных условий. Источником света в газоанализаторе служит дуговая ксеноновая лампа. Монохроматор соединен с телескопом оптоволоконным кабелем. Монохроматор разлагает принятое телескопом излучение в спектр по длинам волн, выбирает необходимый для анализа диапазон длин волн и регистрирует интенсивность излучения с помощью фотодетектора (линейки фотодиодов, с аналога - цифровым преобразователем). Интенсивность регистрируемого излучения преобразуется в концентрацию измеряемого газа при калибровке газоанализатора. Калибровка осуществляется с использованием поверочной газовой смеси на тот или иной газ с известной концентрацией и измерительной кюветы, заполняемой калибровочным газом.
Управление газоанализатором, получение и обработка информации осуществляются с помощью персонального компьютера. Программное обеспечение предоставляет оператору возможность одновременного определения содержания до 37 различных газов. Оно также позволяет отображать информацию на экран компьютера и сохранять её в базе данных. Питание газоанализатора осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц.

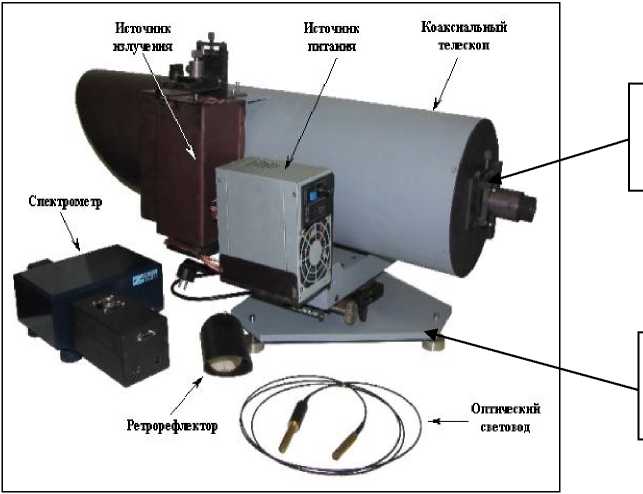

Внешний вид газоанализатора с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
Место нанесения знака утверждения типа
Место пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид газоанализаторов ультрафиолетовых трассовых ДОАС-М1
Программное обеспечение
Газоанализаторы имеют в своем составе программное обеспечение (ПО), предназначенное для измерения концентрации газов, отображения информации на экране компьютера, калибровки, хранения данных измерений в памяти компьютера.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДОАС-М1/00200-01 |
|
Номер версии (идентификационный номер) ПО |
М-1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Ox800D |
|
Алгоритм вычисления идентификатора ПО |
CRC-16 |
Уровень защиты программного обеспечения газоанализаторов от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Измеряемая характеристика |
Нормируемое значение |
|
1 |
2 |
|
1. Спектральный рабочий диапазон по длинам волн, нм |
от 205 до 460 |
|
2. Диапазон абсолютной погрешности установки длин волн, нм |
±18 |
|
3. Число пикселей линейки фотодиодов |
1024 |
|
4. Основное направление оптической оси приемного телескопа |
горизонтальное |
|
5. Диапазон установки по горизонтальному углу, угл.градусов |
от - 5 до + 20 |
|
6. Диапазон установки по азимуту, угл. градусов |
от - 15 до + 15 |
|
1 |
2 |
|
7. Предел допускаемой основной относительной погрешности измерения концентрации газов, не более, % |
±25 |
|
8. Дополнительная погрешность, обусловленная изменением питающего напряжения переменного тока в диапазоне от 187 до 242 В, не более, в долях от предела допускаемой основной погрешности |
0,15 |
|
9. Время прогрева, не более, с |
5 |
|
10. Время усреднения при проведении измерений, не более, мин. |
3 |
|
11. Длительность измерения концентрации одного (или нескольких) газов, не боле, мин. |
3 |
|
12. Время перестройки газоанализатора при переходе от одного к другому комплекту измеряемых газов, не более, мин. |
3 |
|
13. Время непрерывной работы (ограничено сроком службы ксеноновой лампы), не менее, ч. |
1200 |
|
14. Габаритные размеры, не более, мм: - телескопа в сборе (с поворотным устройством, устройством для внутренней калибровки, источником излучения и его блоком питания); - монохроматора в сборе (с линейкой фотодиодов и источником питания); - рефлектора |
850 х 470 х 430 320 х 240 х 160 70 х 170 х 80 |
|
15. Масса, не более, кг.: - телескопа; - монохроматора; - ретрорефлектора |
23,5 8,5 0,3 |
|
16. Потребляемая мощность, не более, кВт |
0,3 |
|
17. Полный средний срок службы, не менее, лет |
8 |
|
18. Условия эксплуатации измерительных газоанализатора: - температура окружающей среды, оС; - атмосферное давление, кПа; - относительная влажность окружающего воздуха, % |
от + 10 до + 35 от 84 до 106,7 от 0 до 80 (без конденсации) |
|
19. Условия эксплуатации ретрорефлектора: - температура окружающей среды, оС; - атмосферное давление, кПа; - относительная влажность окружающего воздуха, % - метеорологическая дальность видимости, не менее, м |
от - 40 до + 40 от 84 до 106,7 от 0 до 95 (без конденсации) 800 |
Перечень измеряемых атмосферных газов, диапазоны измеряемых концентраций, длины трасс для установленных поддиапазонов измерений приведены в таблице 3.
Таблица 3
|
Наименование и формула измеряемого газа |
Диапазон измерения концентрации, мкг/м3 |
Поддиапазон измерения концентрации, мкг/м3 |
Длина трассы, м |
|
Аммиак NH3 |
от 1 до 2000 |
от 1 до 35 от 4 до 140 от 60 до 2000 |
200 50 3,5 |
|
Бензол С6Н6 |
от 3 до 15000 |
от 3 до 75 от 50 до 940 от 800 до 15000 |
450 40 2,5 |
|
Диоксид азота NO2 |
от 2 до 1250 |
от 2 до 250 от 10 до 1250 |
450 100 |
|
Диоксид серы SO2 |
от 0,6 до 5300 |
от 0,6 до 180 от 90 до 5300 |
450 17 |
|
Озон О3 |
от 6 до 1600 |
от 6 до 160 от 60 до 1600 |
450 50 |
|
Оксид азота NO |
от 2, 4 до 4100 |
от 2,4 до 83 от 16 до 330 от 200 до 4100 |
200 50 4 |
|
Толуол С7Н8 |
от 6 до 6300 |
от 6 до 76 от 76 до 700 от 680 до 6300 |
450 53 6 |
|
Формальдегид СН2О |
от 1,5 до 480 |
от 1,5 до 480 |
450 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на боковую поверхность корпуса газоанализатора в виде наклейки.
Комплектность
Комплектность газоанализатора приведена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Приемо-передающий блок | ||
|
Контейнер для ксеноновой лампы (с вентилятором и узлом юстировки) |
1 | |
|
Дуговая ксеноновая лампа |
1 | |
|
Блок питания лампы (с устройством поджига лампы) |
1 | |
|
Телескоп (с устройством для внутренней калибровки и узлом юстировки входного окна оптико-волоконного световода) |
1 | |
|
Двухостное поворотное устройство |
1 | |
|
Оптико-волоконный световод |
1 | |
|
У голковый призменный отражатель (ретрорефлектор) |
1 | |
|
1 |
2 |
3 |
|
Измерительный блок | ||
|
Монохроматор-спектрограф (с узлом юстировки выходного окна оптико-волоконного световода) |
1 | |
|
Линейка фотодиодов (с 14-разрядным АЦП) |
1 | |
|
Сетевой адаптер с низковольтным кабелем питания |
1 | |
|
Кабель интерфейса RS 232 (монохроматор-компьютер) |
1 | |
|
Кабель интерфейса USB (линейка фотодиодов-компьютер) |
1 | |
|
Система обработки данных | ||
|
Жесткий диск с программным обеспечением газоанализатора |
1 | |
|
Оборудование для настройки и обслуживания | ||
|
Ртутная лампа |
1 | |
|
Окуляр |
1 | |
|
Осветитель |
1 | |
|
Измерительная кювета |
1 | |
|
Комплект ЗИП (дуговая ксеноновая лампа) |
OSRAM XBO 150W/1 10X1 |
1 |
|
Документация | ||
|
Руководство по эксплуатации газоанализатора ДОАС-М1 |
1 | |
|
Методика поверки |
МП 2007-1 |
1 |
Поверка
осуществляется по документу МП 2007-1 «Газоанализаторы ультрафиолетовые трассовые ДОАС-М1. Методика поверки», утвержденному ГЦИ СИ ФГУП «СКБ ВНИИФТРИ» 30.06.2007 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, рег. № 62151-15 в комплекте с ГСО-ПГС рег. № 10540-2014 состава: CH4/N2, C2H4/N2, C3H8/N2, н-С4Н10/ N2, в баллонах под давлением по ТУ 6-16-2956-92;
- азот газообразный особой чистоты, сорт 1, ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
ГОСТ 4.450-86 СПКП Приборы и аппаратура для спектрального анализа. Номенклатура показателей
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Другие Газоанализаторы
