Преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC)
| Номер в ГРСИ РФ: | 35514-07 |
|---|---|
| Производитель / заявитель: | Фирма "Phoenix Contact GmbH & Co. KG", Германия |
Для преобразования пятнадцати разрядного цифрового кода в выходные унифицированные сигналы силы постоянного тока, выходные унифицированные сигналы напряжения постоянного тока, применяются в составе систем регулирования, контроля и управления различными производственными процессами, технологическими линиями и агрегатами, могут быть использованы в составе автоматизированных систем управления (АСУ) в различных отраслях промышленности, а также для диагностирования различных технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35514-07 |
| Действует | по 27.04.2029 |
| Наименование | Преобразователи цифро-аналоговые программируемые |
| Модель | IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d5ffeee5-02af-1df4-7887-132eb12e05e3 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.05 |
| Год регистрации | 2007 |
| Страна-производитель | Германия |
| Примечание | 24.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 24.06.2018 |
| Номер сертификата | 28749 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 608 п. 11 от 24.06.201309 от 26.07.07 п.111 |
Производитель / Заявитель
Фирма "Phoenix Contact GmbH & Co. KG", Германия
Германия
Р.О. Вох 1341, D-32819 Blomberg, Germany
Поверка
| Методика поверки / информация о поверке | ТNR 90 11 56 MП,, утверждена руководителем ГЦСИ ФГУП "ВНИИФТРИ" 28.06.2007 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
35514-07: Описание типа
2018-35514-07.pdf
|
Скачать | 81.3 КБ | |
|
35514-07: Методика поверки
2023-mp35514-07.pdf
|
Скачать | 100.6 КБ |
Описание типа
Назначение
Преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) (далее - преобразователи) предназначены для преобразования пятнадцати разрядного цифрового кода в выходные унифицированные сигналы постоянного тока, выходные унифицированные сигналы напряжения постоянного тока.
Описание
Конструктивно преобразователь выполнен в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические пружинные клеммы для присоединения подводящих сигнальных проводников и кабелей питания.
Внешний вид преобразователей приведен на рисунке 1.
a) b)

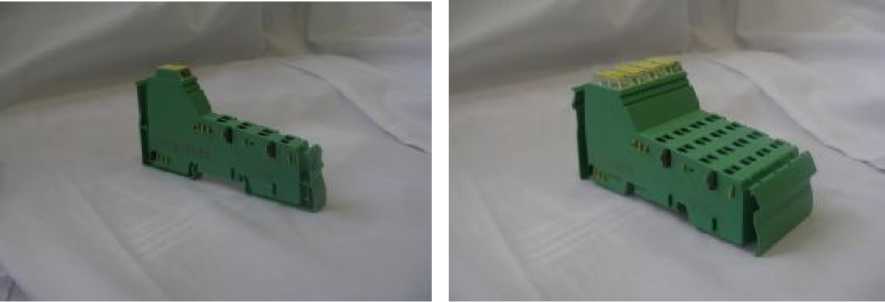

Рисунок 1- Преобразователи цифро-аналоговые программируемые: a) IB IL AO 2/U/BP (-PAC)
b) IB IL AO 2/SF (-PAC)
Технические характеристики
1 Преобразователь цифро-аналоговый программируемый IB IL AO 2/U/BP (-PAC)
Программируемые параметры диапазон выходных напряжений
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером
Входной сигнал : 15 разрядный код
Количество выходных каналов
(каждый канал имеет выход по напряжению) Диапазон выходных напряжений, В (программируется для каждого канала)
2 слова по 2 байта
2
от 0 до плюс 10 или от минус 10 до плюс 10
Пределы допускаемой основной приведенной*
погрешности преобразования ±0,14%+ 0,001В
Пределы допускаемой дополнительной
приведенной погрешности
преобразования при изменении температуры
окружающей среды на каждый 1 °С
(относительно температуры 23 °С), % ±0,005
2 Преобразователь цифро-аналоговый программируемый IB IL AO 2/ SF (-PAC)
|
Программируемые параметры: диапазон выходных напряжений | |
|
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером: |
2 слова по 2 байта |
|
Входной сигнал: 15 разрядный код Количество выходных каналов |
8 |
|
Диапазон выходных напряжений, В (программируется для каждого канала) |
от 0 до плюс 10 |
|
Диапазон выходных токов, мА |
от 0 до плюс 20 |
|
(программируется для каждого канала) Пределы допускаемой основной приведенной |
или от 4 до плюс 20 |
|
погрешности преобразования по напряжению Пределы допускаемой основной приведенной |
±0,1%+ 0,5 мВ |
|
погрешности преобразования по тока Пределы допускаемой дополнительной приведенной погрешности преобразования при изменении температуры |
±0,2%+ 0,005мА |
|
окружающей среды на каждый 1 °С (относительно температуры 23 °С), % |
±0,001 |
|
3 Общие технические характеристики | |
|
Напряжение питания постоянного тока , В |
7,5 |
|
Мощность потребления, Вт: IB IL AO 2/U/BP (-PAC) |
0,68 |
|
IB IL AO 2/SF (-PAC) |
2,1 |
|
Рабочие условия применения: диапазон рабочих температур, °С |
от минус 25 до плюс 55 |
|
относительная влажность воздуха, (при температуре 35 С°), не более, % |
95 |
|
атмосферное давление, кПа |
от 86 до 106,7 |
|
Масса, не более, кг: IB IL AO 2/U/BP (-PAC) |
0,048 |
|
IB IL AO 2/SF (-PAC) |
0,125 |
Габаритные размеры, не более, мм:
IB IL AO 2/U/BP (-PAC), длина
ширина
высота
IB IL AO 2/SF (-PAC), длина
ширина
высота
Средняя наработка на отказ, не менее, ч 500000
Знак утверждения типа
Знак утверждения типа наносится на боковую панель преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Преобразователь цифроаналоговый программируемый IB IL AO 2/U/BP (-PAC) Преобразователь цифро-аналоговый программируемый IB IL AO 2/SF (-PAC) |
ART.NR 2861467 ART.NR 2862806 |
В соответствии с заказом |
|
2 |
Руководство по эксплуатации IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) |
TNR 90 11 56 9-00 TNR 90 13 94 2-00 |
1 1 |
|
3 |
Методика поверки |
TNR 90 11 56МП |
1 |
Поверка
Осуществляется по документу TNR 90 11 56МП «Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC), IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC), преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 28.06.2007 г.
Основные средства поверки:
- вольтметр универсальный В7-78/1 (Рег. № 31773-06), диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± (0,004-0,0055) %; диапазон измерений силы постоянного тока от 0,1 мкА до 3 А, пределы допускаемой относительной погрешности измерений ± (0,05 - 0,13) %.
Сведения о методах измерений
Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC), IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC). Руководство по эксплуатации.
Лист № 4
Всего листов 4
Нормативные документы
Техническая документация фирмы «Phoenix Contact GmbH & Co. KG», Германия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Смотрите также
