Установки аэродинамические АТ-ДСВ
| Номер в ГРСИ РФ: | 35530-07 |
|---|---|
| Производитель / заявитель: | ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург |
|
35530-07: Описание типа
2017-35530-07.pdf
|
Скачать | 82 КБ |
Для испытаний и поверки датчиков скорости воздушного потока СДСВ-01 при выпуске из производства, в эксплуатации и после ремонта на горнодобывающих предприятиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35530-07 |
| Действует | по 14.11.2022 |
| Наименование | Установки аэродинамические |
| Модель | АТ-ДСВ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8dc97cbf-4336-48d1-116a-fc86a8157f43 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АТДС.402139.007 ТУ |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 23.01.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Номер сертификата | 28806 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 32 п. 02 от 23.01.201309 от 26.07.07 п.127 |
Производитель / Заявитель
ООО "Информационные Горные Технологии" (Ингортех), РОССИЯ, г.Екатеринбург
Россия
620144, ул.Куйбышева, 30 Тел/факс (343) 257-62-81, 257-72-76, www.ingortech.ru, E-mail: Ingortech@ursmu.ru
Поверка
| Методика поверки / информация о поверке | МП 2550-0064-2007 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35530-07: Описание типа
2017-35530-07.pdf
|
Скачать | 82 КБ |
Описание типа
Назначение
Установки аэродинамические АТ-ДСВ (далее - АТ-ДСВ) предназначены для испытаний и поверки датчиков скорости воздушного потока СДСВ-01 при выпуске из производства, в эксплуатации и после ремонта.
Описание
Принцип действия установки аэродинамической АТ-ДСВ состоит в прокачивании воздуха через трубу-воздуховод, в которой по очереди помещаются исследуемый и эталонный анемометр. Скорость потока воздуха регулируется путем изменения частоты вращения вентилятора с помощью преобразователя частоты, работающего от сети переменного тока 50 Гц, 220 В.
Установка аэродинамическая АТ-ДСВ состоит из металлической трубы-воздуховода круглого сечения с внутренним диаметром 315 мм, соединенной с диффузором, который соединен с помощью мягкой вставки с осевым вентилятором и преобразователя частоты, управляющего вентилятором.
В верхней части трубы расположено окно, закрываемое крышкой-люком, конструкция которого позволяет помещать внутрь трубы (в рабочую часть) и закрепить с помощью устройства крепления измерительную головку датчика скорости воздушного потока СДСВ-01 или чувствительный элемент эталонного анемометра.

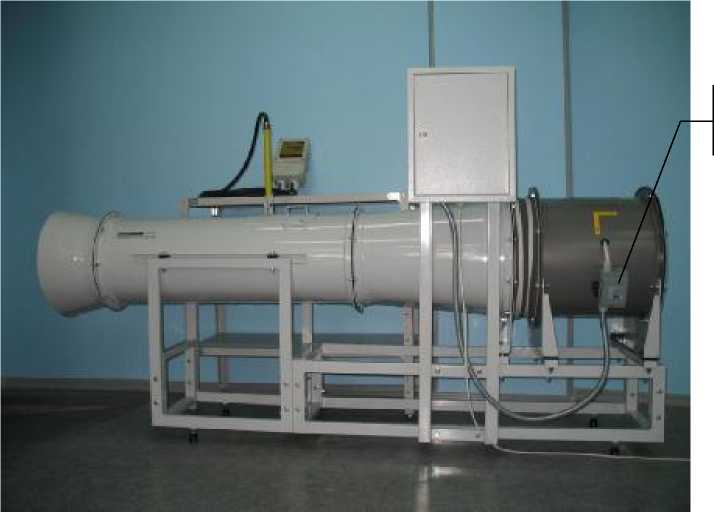

Внешний вид установки представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Внешний вид установки
Технические характеристики
|
Диапазон воспроизведений скорости воздушного потока, м/с |
0,2.25,0 |
|
Пределы допускаемой абсолютной погрешности при воспроизведении скорости воздушного потока, м/с: - диапазон I (0,2<V<0,6 м/с); - диапазон II (0,6<V<25,0 м/с) |
±0,05 ± (0,04+0,01 xV), где V-значения скорости воздушного потока, м/с |
|
Диаметр воздуховода, м |
0,315 |
|
Напряжение питания от сети переменного тока с частотой (50±1) Гц, В |
200.240 |
|
Максимальная потребляемая мощность, кВ •А |
1,0 |
|
Условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа |
15-25 30-80 84-106,7 |
|
Габаритные размеры (длина х высота х ширина), м, не более |
2,0х0,95х0,5 |
|
Масса, кг, не более |
150 |
|
Средняя наработка на отказ, ч |
5000 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
Знак утверждения типа наносится на корпус установки аэродинамической АТ-ДСВ методом окраски по трафарету и на титульный лист эксплуатационной документации методом печати.
Комплектность
Комплект поставки установки представлен в таблице
|
Наименование |
Обозначение |
Кол-во |
|
1 Труба-воздуховод с вентилятором на раме |
АТДС.402139.007СБ |
1 |
|
2 Преобразователь частоты |
FVR1.5E11S-7EN |
1 |
|
3 Анемометр эталонный |
НН-30А |
1 |
|
4 Руководство по эксплуатации FVR1.5E11S-7EN |
FVR1.5E11S-7EN РЭ |
1 |
|
5 Руководство по эксплуатации НН-30А |
НН-30А РЭ |
1 |
|
6 Руководство по эксплуатации АТ-ДСВ |
АТДС.402139.007РЭ |
1 |
|
7 Паспорт |
АТДС.402139.007ПС |
1 |
|
8 Методика поверки |
МП 2550-0064-2007 |
1 |
Поверка
осуществляется по документу МП 2550-0064-2007 «Установка аэродинамическая АТ-ДСВ.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2007 г.
Перечень эталонов, применяемых при поверке:
- Стенд аэродинамический АДС 700/100 (в составе ГСЭ скорости воздушного потока).
Диапазон от 0,1 до 100 м/с, НСП 0,2 %, СКО 0,2 %.
Сведения о методах измерений
приведены в документе АТДС.402139РЭ «Установка аэродинамическая АТ-ДСВ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерения скорости воздушного потока.
АТДС.402139.007ТУ Установка аэродинамическая АТ-ДСВ Технические условия.
Рекомендации к применению
При выполнении работ и оказании услуг по обеспечению единства измерений.
