Уровни электронные BlueLevel, BlueLevel Basic, MiniLevel NT, LevelTronic NT
| Номер в ГРСИ РФ: | 35557-13 |
|---|---|
| Категория: | Уровни |
| Производитель / заявитель: | Фирма "WYLER AG", Швейцария |
Для измерения отклонения от прямолинейности и плоскостности, горизонтального и вертикального расположения поверхностей различных изделий. Область применения: машиностроение, авиационная, автомобильная промышленность.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35557-13 |
| Действует | по 17.05.2024 |
| Наименование | Уровни электронные |
| Модель | BlueLevel, BlueLevel Basic, MiniLevel NT, LevelTronic NT |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 03ec0ff4-1ace-c9f9-bc60-38a070a60435 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2013 |
| Страна-производитель | Швейцария |
| Примечание | 24.06.2013 утвержден вместо 35557-07 |
| Информация о сертификате | |
| Срок действия сертификата | 24.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 610 п. 39 от 24.06.201309 от 26.07.07 п.154 |
Производитель / Заявитель
Компания "Wyler AG", ШВЕЙЦАРИЯ
Швейцария
Im Holderli 13 СН-8405 WINТERTHUR Тел. 0041 522336666 факс 0041 52233 2053, E-mail: wyler@wylerag.com
Поверка
| Методика поверки / информация о поверке | МП 2511/0007-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 536 (98%) |
| Неуспешных поверок (СИ непригодно) | 11 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
35557-13: Описание типа
2018-35557-13.pdf
|
Скачать | 123.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Уровни электронные моделей BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT (далее уровни) предназначены для измерений:
- отклонений от горизонтального и вертикального положения поверхностей
различных изделий,
- отклонений от прямолинейности,
- отклонений от плоскостности.
Описание
Конструктивно уровни состоят из электронного блока и основания. Внутри электронного блока расположены маятниковая система, аккумуляторный отсек, инфракрасный приемник. Дополнительно может быть установлен радио-модуль для беспроводной передачи данных (Bluetooth).
Принцип действия уровней основан на измерении емкостного сопротивления с применением маятника расположенного между двумя электродами. В зависимости от наклонного положения уровня, маятник будет колебаться от нулевого положения, изменяя емкостное сопротивление между маятником и электродами. Изменение емкостного сопротивления преобразуется в угол наклона.
Основания уровня изготавливаются из чугуна, алюминия, стали и имеют несколько исполнений - горизонтальное или угловое, плоское или призматическое. В угловые основания встроена пузырьковая ампула.
На корпусе уровней расположены:
- дисплей (кроме уровней моделей BlueLEVEL BASIC и LEVELTRONIC NT),
- функциональные кнопки для настройки уровня, выбора режима измерений,
выбора единиц измерений,
- светодиоды (IR, RADIO),
- разъем RS232/RS485 для подключения внешнего источника питания, персонального компьютера или внешнего устройства индикации.
Для измерений отклонений от плоскостности применяются два уровня, которые подключаются к внешнему устройству индикации с помощью кабеля или беспроводной связи передачи данных. Внешнее устройство индикации предназначено для отображения результатов измерений в режиме реального времени и связи уровней с персональным компьютером с установленным программным обеспечением «LEVELSOFT PRO» или «MT-SOFT».
Дополнительно в комплект поставки уровней может входить каретка с регулируемым расстоянием между опорами от 90 до 240 мм.
Возможно отображение результатов измерений в различных единицах величины.

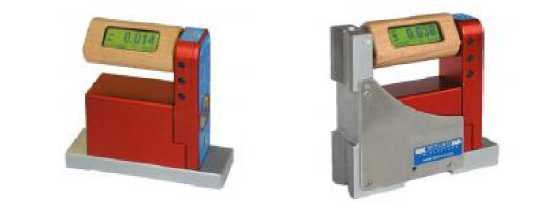

Рисунок 1 - Внешний вид уровней электронных модели BlueLEVEL

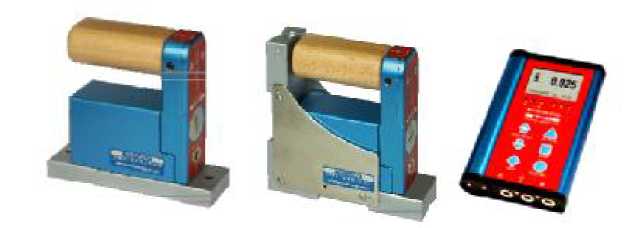

Рисунок 2 - Внешний вид уровней электронных модели BlueLEVEL BASIC с внешним устройством индикации BlueMETER BASIC

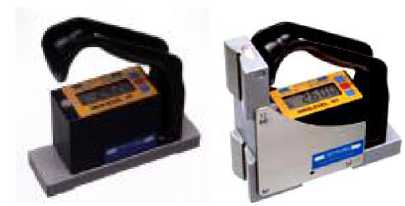

Рисунок 3 - Внешний вид уровней электронных модели MINILEVEL NT
Рисунок 4 - Внешний вид уровней электронных модели LEVELTRONIC NT с внешним устройством индикации
Программное обеспечение
Уровни имеют встроенное программное обеспечение, разработанное компанией изготовителем.
Программное обеспечение предназначено для:
- настройки уровня,
- визуализации результатов измерений,
- передачи результатов измерений.
Программное обеспечение BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT, LEVELMETER 2000, BlueMETER BASIC соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Программное обеспечение MINILEVEL NT и LEVELTRONIC NT не обновляется.
Уровни поддерживают работу с автономным программным обеспечением «LEVELSOFT PRO», «MT-SOFT» и HyperTerminal.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение BlueLEVEL |
- |
291 |
369542285 |
CRC32 |
|
Программное обеспечение BlueLEVEL BASIC |
- |
291 |
369542285 |
CRC32 |
|
Программное обеспечение MINILEVEL NT |
- |
115 |
359548254 |
CRC32 |
|
Программное обеспечение LEVELTRONIC NT |
- |
115 |
359548254 |
CRC32 |
|
Программное обеспечение LEVELMETER 2000 |
- |
250 |
452296156 |
CRC32 |
|
Программное обеспечение BlueMETER BASIC |
- |
296 |
589632854 |
CRC32 |
Лист № 4
Всего листов 8
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Технические характеристики
|
Уровни электронные модели |
BlueLEVEL | |||
|
Характеристика |
Значение | |||
|
Диапазон измерений |
±20 мм/м |
±100 мм/м |
±200 мм/м | |
|
Дискретность отсчета (r) |
0,001 мм/м (0,2") |
0,005 мм/м (1") |
0,010 мм/м (2") | |
|
Пределы допускаемой основной абсолютной погрешности измерений |
±(0,01|a|+r) мм/м - в диапазоне ±0,5D, ±0,01(2|a|-0,5D) мм/м - в диапазоне свыше ±0,5D (где а - измеренное значение, мм/м; D - верхний предел диапазона измерений) | |||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1 °С в диапазонах от 0 до 15 °С и от 25 до 40 °С |
±2 мкм/м (в диапазоне измерений ±2 мм/м); ±20 мкм/м (в диапазоне измерений свыше ±2 мм/м) |
±10 мкм/м (в диапазоне измерений ±10 мм/м); ±100 мкм/м (в диапазоне измерений свыше ±10 мм/м) |
±20 мкм/м (в диапазоне измерений ±20 мм/м); ±200 мкм/м (в диапазоне измерений свыше ±20 мм/м) | |
|
Масса, не более |
4 кг (в зависимости от материала и размера основания) | |||
|
Габаритные размеры, не более |
200x200x51 мм (в зависимости от используемого основания) | |||
|
Длина основания |
110 мм, 150 мм, 200 мм | |||
|
Напряжение питания постоянного тока от аккумуляторной батареи (тип С) |
3 В | |||
|
Напряжение постоянного тока при использовании внешнего источника питания |
5 В | |||
|
Потребляемая мощность, не более |
450 мВт | |||
Уровни электронные модели BlueLEVEL BASIC
|
Характеристика |
Значение | ||
|
Диапазон измерений |
±10 мм/м |
±50 мм/м |
±100 мм/м |
|
Дискретность отсчета (r) |
0,001 мм/м (0,2") |
0,005 мм/м (1") |
0,010 мм/м (2") |
|
Пределы допускаемой основной абсолютной погрешности измерений |
±(0,01|a|+r) мм/м - в диапазоне ±0,5D, ±0,01(2|a|-0,5D) мм/м - в диапазоне свыше ±0,5D (где а - измеренное значение, мм/м; D - верхний предел диапазона измерений) | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1 °С в диапазонах |
±2 мкм/м (в диапазоне измерений ±2 мм/м); ±15 мкм/м (в диапазоне измерений свыше |
±10 мкм/м (в диапазоне измерений ±10 мм/м); ±75 мкм/м (в диапазоне |
±20 мкм/м (в диапазоне измерений ±20 мм/м); ±150 мкм/м (в диапазоне |
|
Характеристика |
Значение | ||
|
от 0 до 15 °С и от 25 до 40 °С |
±2 мм/м) |
измерений свыше ±10 мм/м) |
измерений свыше ±20 мм/м) |
|
Масса, не более |
3,6 кг (в зависимости от материала и размера основания) | ||
|
Габаритные размеры, не более |
200x200x51 мм (в зависимости от используемого основания) | ||
|
Длина основания |
110 мм, 150 мм, 200 мм | ||
|
Напряжение питания постоянного тока от аккумуляторной батареи (тип С) |
3 В | ||
|
Напряжение постоянного тока при использовании внешнего источника питания |
5 В | ||
|
Потребляемая мощность, не более |
450 мВт | ||
Уровни электронные модели MINILEVEL NT
|
Характеристика |
Диапазон I |
Диапазон II |
Диапазон I |
Диапазон II |
|
Диапазон измерений |
±20 мм/м (±4000") |
±2 мм/м (±400") |
±100 мм/м (±20000") |
±10 мм/м (±2000") |
|
Дискретность отсчета (r) |
0,010 мм/м (2") |
0,001 мм/м (0,2") |
0,050 мм/м (10") |
0,005 мм/м (1") |
|
Пределы допускаемой основной абсолютной погрешности измерений |
Для диапазона I: ±(0,01|a|+r) мм/м (секунда) Для диапазона II: ±(0,01|a|+r) мм/м (секунда) - в диапазоне ±0,5D, ±0,01(2|a|-0,5D) мм/м (секунда) - в диапазоне свыше ±0,5D (где а - измеренное значение, мм/м (секунда); D - верхний предел диапазона измерений, мм/м (секунда)) | |||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1°С в диапазонах от 0 до 15 °С и от 25 до 40 °С |
±0,001D мм/м (секунда) | |||
|
Масса, не более |
3,4 кг (в зависимости от материала и размера основания) | |||
|
Габаритные размеры, не более |
200x204x51 мм (в зависимости от используемого основания) | |||
|
Длина основания |
110 мм, 150 мм, 200 мм | |||
|
Напряжение питания постоянного тока от аккумуляторной батареи (тип АА) |
3 В | |||
|
Напряжение постоянного тока при использовании внешнего блока питания |
5 В | |||
|
Потребляемая мощность, не более |
20 мВт | |||
Уровни электронные модели LEVELTRONIC NT
|
Характеристика |
Значение | ||
|
Диапазон измерений |
±2 мм/м (±400") |
±10 мм/м (±2000") |
±20 мм/м (±4000") |
|
Дискретность отсчета (r) |
0,001 мм/м (0,2") |
0,005 мм/м (1") |
0,010 мм/м (2") |
|
Пределы допускаемой основной абсолютной погрешности измерений |
±(0,01|a|+r) мм/м (секунда) - в диапазоне ±0,5D, ±0,01(2|a|-0,5D) мм/м (секунда) - в диапазоне свыше ±0,5D (где а - измеренное значение, мм/м (секунда); D -верхний предел диапазона измерений, мм/м (секунда)) | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1°С в диапазонах от 0 до 15 °С и от 25 до 40 °С |
±0,001D мм/м (секунда) | ||
|
Масса, не более |
3,4 кг (в зависимости от материала и размера основания) | ||
|
Габаритные размеры, не более |
200х204х51 мм (в зависимости от используемого основания) | ||
|
Длина основания |
110 мм, 150 мм, 200 мм | ||
|
Напряжение постоянного тока при использовании внешнего источника питания |
5 В | ||
|
Потребляемая мощность, не более |
25 мВт | ||
Средний срок службы, лет 10.
Средняя наработка на отказ, ч 20000.
Условия эксплуатации:
- диапазон температуры окружающего воздуха , °С от 0 до +40.
Знак утверждения типа
Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на уровень.
Комплектность
|
Наименование |
Количество | |
|
1 |
Уровень электронный* |
от 1 шт. |
|
2 |
Внешнее устройство индикации BlueMETER (для уровней моделей BlueLEVEL) |
По требованию Заказчика |
|
3 |
Внешнее устройство индикации BlueMETER SIGMA (для уровней моделей BlueLEVEL) |
По требованию Заказчика |
|
4 |
Внешнее устройство индикации BlueMETER BASIC (для уровней модели BlueLEVEL BASIC) |
По требованию Заказчика |
|
5 |
Внешнее устройство индикации LEVELMETER 2000 (для уровней моделей MINILEVEL NT, LEVELTRONIC NT) |
По требованию Заказчика |
|
Наименование |
Количество | |
|
6 |
Выносной дисплей REMOTE DISPLAY (для уровней модели MINILEVEL NT) |
По требованию Заказчика |
|
7 |
Трансивер BlueTC |
По требованию Заказчика |
|
8 |
Каретка с регулируемыми опорами |
По требованию Заказчика |
|
9 |
USB-адаптер RS232/USB |
По требованию Заказчика |
|
10 |
Комплект кабелей |
По требованию Заказчика |
|
11 |
Комплект из 2 элементов питания |
1 шт. |
|
12 |
Внешний источник питания 24 В |
По требованию Заказчика |
|
13 |
ИК-пульт |
По требованию Заказчика |
|
14 |
Комплект программного обеспечения LEVELSOFT PRO или MT-SOFT (на CD-диске) |
По требованию Заказчика |
|
15 |
Кейс для транспортирования |
1 шт. |
|
16 |
Руководство по эксплуатации |
1 экз. |
|
17 |
Методика поверки МП 2511/0007-12 |
1 экз. |
* - модель уровня и количество в соответствии с заказом
Поверка
осуществляется по документу МП 2511/0007-12 «Уровни электронные моделей BlueLEVEL, BlueLEVEL BASIC, MINILEVEL NT, LEVELTRONIC NT. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г.
В перечень основного поверочного оборудования входят:
- экзаменатор 1 разряда ГОСТ 8.016-81;
- меры длины концевые плоскопараллельные 2-го разряда по ГОСТ Р 8.763-2011;
- линейка ЛС-300х90 кл. 1 ГОСТ 4046-80;
- плита поверочная класса точности 0 по ГОСТ 10905-86.
Сведения о методах измерений
Методика измерений приведена в документах:
«Уровни электронные модели BlueLEVEL. Руководство по эксплуатации», «Уровни электронные модели BlueLEVEL BASIC. Руководство по эксплуатации», «Уровни электронные моделей MINILEVEL NT, LEVELTRONIC NT. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
2. Техническая документация компании «Wyler AG».
Лист № 8
Всего листов 8
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
оказание услуг по обеспечению единства измерений (поверка и калибровка плит поверочных, линеек поверочных).
