Генераторы сигналов R&S SMA100A

Номер в ГРСИ РФ: 35616-07
Производитель / заявитель: Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Скачать
35616-07: Описание типа СИ Скачать 186.1 КБ
Заказать
Поставщик: ООО «КИП ЭТАЛОН»
Генераторы сигналов R&S SMA100A поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спецраздел. Для формирования стабильных по частоте и мощности сигналов в диапазоне частот 9 кГц...3 ГГц (опция SMA-BI03/-BI03L) и в диапазоне частот 9 кГц...6 ГГц (опция SMA-BI06/-BI06L), а также сигналов с различными видами модуляции и применяются при измерениях, разработке и ремонте различных радиотехнических устройств.

Информация по Госреестру

Основные данные
Номер по Госреестру 35616-07
Наименование Генераторы сигналов
Модель R&S SMA100A
Технические условия на выпуск тех.документация фирмы
Класс СИ 35.03
Год регистрации 2007
Страна-производитель  Германия
Примечание 20.03.2013 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ "Воентест"
Адрес центра 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215
Руководитель центра Храменков Виктор Николаевич
Телефон (8*095) 586-23-88
Факс 583-99-48
Информация о сертификате
Срок действия сертификата 20.03.2018
Номер сертификата 28845, 28845В
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 251 п. 03 от 20.03.201309 от 26.07.07 п.215
Производитель / Заявитель

Фирма "Rohde & Schwarz GmbH & Co.KG", Германия

 Германия

Muhldorfstrasse 15 D-81671 Munchen Postfach 801469 D-81614 Munchen Тел. 44989 41 29 137 11, факс 44989 41 29 137 77, E-mail: customersupport@rohde-schwarz.com

Поверка

Методика поверки / информация о поверке МП 35616-07
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1376
Найдено поверителей 63
Успешных поверок (СИ пригодно) 1364 (99%)
Неуспешных поверок (СИ непригодно) 12 (1%)
Актуальность информации 03.11.2024

Поверители

Скачать

35616-07: Описание типа СИ Скачать 186.1 КБ

Описание типа

Назначение

Генераторы сигналов R&S SMA100A предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 3 ГГц (опция SMA-B103/-B103L) и в диапазоне частот от 9 кГц до 6 ГГц (опция SMA-B106/-B106L), а также сигналов с различными видами модуляции.

Описание

Принцип действия генераторов сигналов R&S SMA100A заключается в использовании метода косвенного синтеза, основанного на применении фазовой автоподстройки частоты широкодиапазонного миллиметрового диапазона по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.

Генераторы сигналов R&S SMA100A обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой и импульсной модуляцией; управление всеми режимами работы и параметрами приборов как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.

Конструктивно генераторы сигналов R&S SMA100A выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели генераторов. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы для обеспечения внешних модулирующих сигналов AM и ЧМ, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание сигнала в заданной полосе частот.

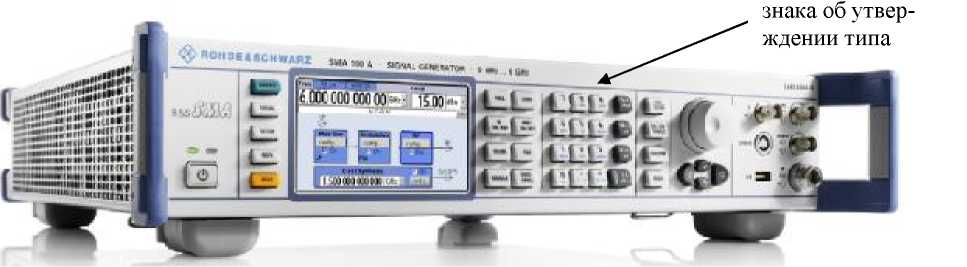

Внешний вид генераторов сигналов R&S SMA100A показан на рисунке 1.

место нанесения

Рисунок 1 - Внешний вид генератора

Схема пломбировки от несанкционированного доступа, приведена на рисунке 2.

Места для пломбировки от несанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение «R&S SMA100A Firmware» предназначено только для работы с генераторами сигналов R&S SMA100A и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

R&S SMA100A Firmware

FW R&S SMA

2.20.470.18

Технические характеристики

Метрологические и технические характеристики генераторов сигналов R&S SMA100A приведены в таблице 2.

Таблица 2

Диапазон рабочих частот, МГц: - для опции SMA-B103/-B103L - для опции SMA-B106/-B106L

от 0,009 до 3000 от 0,009 до 6000

Значение частоты опорного кварцевого генератора, МГц

10

Пределы допускаемой относительной погрешности установки частоты

± 3-10’5

Нестабильность частоты, не более

1-10’7

Максимальный уровень выходной мощности, не менее дБм: - в диапазоне частот от 0,009 до 30 МГц - в диапазоне частот от 30 до 3000 МГц - в диапазоне частот от 3000 до 6000 МГц

16

18

15

Пределы допускаемой абсолютной погрешности установки выходной мощности при уровне установки 0 дБм, дБ

±0,9

КСВН основного выхода генератора, не более

1,9

Уровень фазовых шумов при отстройке от несущей на 20 кГц, дБ/Гц на частотах:

- 1 ГГц

- 2 ГГц

- 3 ГГц

- 4 ГГц

- 6 ГГц

минус 131 минус 125 минус 121 минус 119 минус 115

Уровень гармонических составляющих относительно основного смодулированного сигнала, дБ

минус 30

Уровень субгармонических составляющих относительно основного смодулированного сигнала, дБ:

- в диапазоне частот от 1500 до 3000 МГц

- в диапазоне частот от 3000 до 6000 МГц

минус 74

минус 68

Диапазон установки коэффициента AM при работе от внутреннего и внешнего источников модуляции, %

от 0 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента AM при значении частоты модулирующего сигнала 1 кГц, %

± 3

Максимальное значение установки девиации частоты в режиме ЧМ при работе от внутреннего и внешнего источников модуляции, в диапазоне частот, МГц:

- от 10 до 46 МГц

- от 47 до 94 МГц

- от 95 до 374 ГГц

- от 0,374 до 6 ГГц

1,25 5

10

20

Максимальное значение девиации фазы в режиме ФМ при работе от внутреннего и внешнего источников модуляции, радиан, в диапазоне частот:

- от 10 до 46 МГц

- от 47 до 94 МГц

- от 95 до 374 МГц

- от 0,375 до 6 ГГц

10

1,25 5

10

Пределы допускаемой относительной погрешности установки девиации частоты при значении частоты модулирующего сигнала 1 кГц, %

± 3

Динамический диапазон импульсного модулирующего сигнала, дБ

80

Параметры импульсного модулирующего сигнала, нс - длительность фронта - длительность среза

20

20

Диапазон качания частоты, МГц - для опции SMA-B103/-B103L - для опции SMA-B106/-B106L

от 0,009 до 3000 от 0,009 до 6000

Габаритные размеры (длина х высота х ширина), мм, не более

427x88x450

Масса, кг, не более

12

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре до 40 °С, %, не более

от 5 до 40

95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист технической документации фирмы - изготовителя и на лицевую панель генераторов.

Комплектность

В комплект поставки входят: генератор сигналов R&S SMA100A, одиночный комплект ЗИП, комплект технической документации фирмы-изготовителя, методика поверки.

Поверка

осуществляется в соответствии с документом МП 35616-07 «Генераторы сигналов R&S SMA100A фирмы «Rohde & Shwarz GmbH & Co.KG», Германия. Методика поверки», утверждённым начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в июне 2007 года и входящим в комплект поставки.

Средства поверки: ваттметр поглощаемой мощности МЗ-54 (диапазон рабочих частот от 0 до 17,85 ГГц, пределы измерения мощности от 1 мкВт до 10 мВт); генератор сигналов низкочастотный ГЗ-118 (диапазон частот от 10 Гц до 200 кГц, погрешность установки частоты: в диапазоне частот от 10 до 20 кГц и от 100 до 200 кГц - 0,05 %; от 20 до 100 Гц -0,01 %, от 200 Гц до 10 кГц - 0,0015 %, от 100 до 200 Гц и от 10 до 20 кГц - 0,005 %, от 20 до 100 кГц - 0,02 %); компаратор частотный Ч7-39 (частота: 1, 5, 10 МГц, нестабильность частоты 10-10 за 0,1 с, 240-12 за 1 с, 340-13 за 10 с); стандарт частоты и времени водородный Ч1-1006 (номинальное значение частоты 5 и 10 МГц, относительная погрешность установки частоты ± 1,4-10-12); измеритель модуляции вычислительный СКЗ-45 с блоком преселекции Я4С-103А (диапазон несущих частот в режиме AM и ЧМ измеряемого сигнала от 4-10-3 до 17,85 ГГц, погрешность измерений в режиме AM: Л = ±(Ao-M + ДМш), где Ао - относительная погрешность измерения; М - значение измеряемого коэффициента (%); ДМш - «шумовой» остаток (%)); анализатор спектра R&S FSU46 (диапазон измеряемых частот от 20 до 46409 Гц, пределы допускаемой относительной погрешности внутреннего кварцевого генератора ± 1,8-107); установка измерительная К2-76 (полоса пропускания от 0 до 18 ГГц, погрешность измерения временных интервалов составляет ± (0,005 •Тх), где Тх - измеряемый временной интервал).

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в документе “Генераторы сигналов R&S SMA100A. Руководство по эксплуатации”.

Нормативные документы

- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co.KG”, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
