Пирометры инфракрасные линейно-сканирующие LANDSCAN

Назначение

Пирометры инфракрасные линейно-сканирующие LANDSCAN (далее по тексту -пирометры) предназначены для бесконтактного измерения температуры поверхностей твердых тел, газовых струй, расплавов различных материалов по их собственному тепловому излучению, а также для измерения профиля температуры объекта в инфракрасной области спектра по одной координате. При этом размеры отображаемой поверхности объекта определяются шириной угла сканирования, а также угловым полем зрения пирометра.

Описание

Принцип действия пирометра основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему на быстродействующий фотоэлектрический приемник, в аналоговый токовый сигнал (4-20 мА), пропорциональный температуре. Далее сигнал передается на вторичный цифровой прибор (далее - процессор), который преобразует значение температуры в цифровой сигнал.

Пирометры представляют собой первичный линейно-сканирующий пирометрический преобразователь и процессор, который используется для управления пирометром, а также для преобразования выходных сигналов пирометра в значения температуры. Первичные линейно-сканирующие пирометрические преобразователи представляют собой оптико-электронные устройства, состоящие из: оптической системы, фокусирующей излучение объекта с помощью вращающейся зеркальной призмы на термоэлектрическом приемнике, и электронного блока измерения. Вращающаяся призма предназначена для создания эффекта сканирования в пределах одной координаты. Процессор осуществляет управление релейными выходами сигнализации, а также передает данные по протоколу Ethernet на персональный компьютер для последующей обработки, индикации и хранения.

Пирометры изготавливаются следующих моделей: LSP10, LSP20, LSP21, LSP5FL, LSP50, LSP52, LSP60, LSP61, LSP62, LSP71, различающихся диапазоном измеряемых температур, спектральным диапазоном и оптическим разрешением. В качестве вторичных цифровых приборов используется 3 типа процессоров (LSC-C, LSC-B и LSC-B-P), имеющих различные возможности.

Фотография общего вида пирометров приведена на рисунке 1:

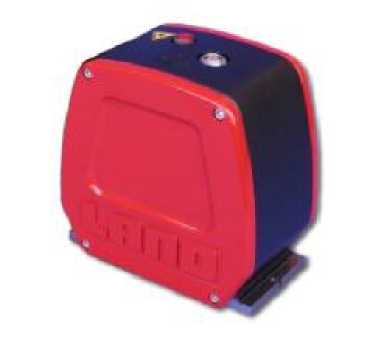

Рис.1 Пирометр инфракрасный линейно-сканирующий LANDSCAN

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) пирометров инфракрасных линейно-сканирующих LANDSCAN состоит только из встроенного ПО.

Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе процессора и не доступно для внешней модификации. Процессоры могут взаимодействовать как с локальной системой управления процессами, так и с сервером данных LAND с установленным на нем ПО «LANDSCAN Windows Control and Analyze (WCA) software». ПО WCA предоставляет подробную информацию по измерениям температуры, инструменты анализа и хранения результатов для целей дальнейшего исследования и контроля качества.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Идентификационные данные встроенной части ПО представлены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

(*) - и более поздние версии

Технические характеристики

Метрологические и технические характеристики пирометров и процессоров приведены соответственно в таблицах 2 и 3.

Таблица 2

* - Суммарная погрешность пирометра с процессором.

Таблица 3.

лист № 5 всего листов 6 Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус первичного пирометрического преобразователя и процессора.

Комплектность

В комплект поставки пирометра входят:

- Пирометрический преобразователь - 1 шт.;

- Процессор - 1 шт.;

- Комплект соединительных кабелей - 1 шт.;

- Руководство по эксплуатации - 1 экз.;

- Методика поверки - 1 экз.

Поверка

осуществляется по методике поверки МП 35655-07 «Пирометры инфракрасные линейно-сканирующие LANDSCAN. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», январь 2007г.

Основные средства поверки:

- источники излучения в виде моделей черного тела, эталонные 1-го разряда, диапазон воспроизводимых температур от 0 до плюс 1400 °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на пирометры.

Нормативные документы

ГОСТ 28243-96 Пирометры. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «LAND Instruments International», Великобритания. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
