Контроллеры диагностики сигнальной точки измерительные КДСТ

Назначение

Контроллеры диагностики сигнальной точки измерительные КДСТ предназначены для измерения основных параметров (напряжений, временных характеристик) устройств сигнальных точек числовой кодовой автоматической блокировки и переездной сигнализации (далее - СТ) с целью контроля работоспособности и логического контроля за их состоянием.

Область применения - железнодорожный транспорт.

Описание

Принцип действия КДСТ основан на измерении величины и длительности электрических сигналов, полученных от объектов контроля, обработке измерительной информации и передаче ее по линии связи на станцию.

КДСТ применяется в составе системы диагностики технических средств автоблокировки и переездной сигнализации.

КДСТ строится по модульному принципу и включает в себя функциональные контроллеры (далее - ФК) и концентраторы связи КДСТ-СВ, устанавливаемые в релейных шкафах СТ (перегонная часть), и ФК и концентраторы связи, устанавливаемые на станциях (станционная часть). ФК в пределах одного КДСТ устанавливаются на рейку и объединяются кабелем питания и связи. Объекты контроля подключаются к входам ФК в соответствии с проектом. Типичный пример размещения ФК в релейном шкафу СТ представлен на рисунке 1.

Перегонная часть обеспечивает выполнение следующих функций:

- сбор дискретной информации о состоянии устройств СТ и переезда, измерение временных характеристик работы кодовой аппаратуры (ФК типа КДСТ-ДС);

- измерение напряжений в контрольных точках СТ и переезда (ФК типов КДСТ-ФД, КДСТ-АС);

- обнаружение отклонений измеряемых параметров от установленных норм и формирование диагностической информации о неисправностях (ФК типов КДСТ-ФД, КДСТ-ДС);

- передача диагностической информации о СТ и результатов измерений на станцию (КДСТ-СВ).

Станционная часть КДСТ обеспечивает прием информации от СТ прилегающих перегонов (от перегонной части КДСТ), отображение состояния СТ на пульт-табло дежурного по станции (выполняется КДСТ-РЛ) и передачу собранной информации в системы диспетчерского контроля и централизованной диагностики.

Работа КДСТ осуществляется в непрерывном круглосуточном режиме без присутствия обслуживающего персонала.

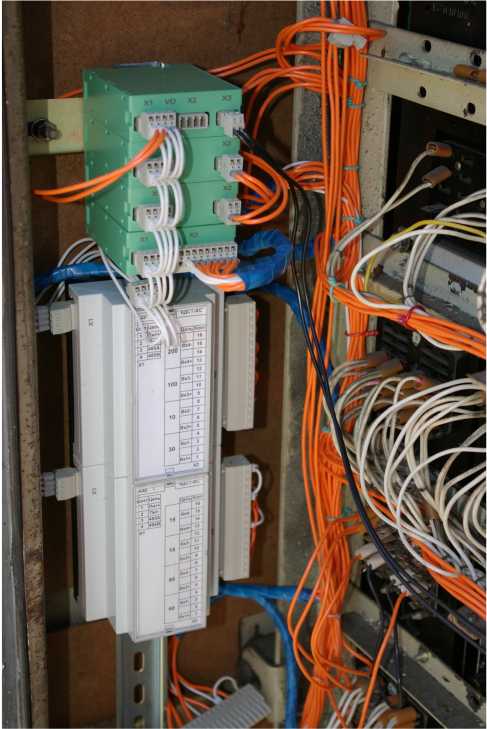

Рисунок 1 - Внешний вид контроллера КДСТ

Программное обеспечение

Программное обеспечение функциональных контроллеров КДСТ-ФД, КДСТ-ДС и КДСТ-АС (ПО) в исходных кодах разделено на две части: интерфейсную и метрологически значимую части ПО. В качестве идентификационных признаков каждой из частей используется номер версии. Интерфейсная часть обеспечивает оптимизацию протокола передачи данных и может корректироваться в процессе производства. Внесение изменений в метрологически значимую часть ПО не допускается.

Рабочая программа указанных контроллеров компилируется в файл прошивки путем объединения интерфейсной и метрологически значимой частей ПО с использованием системы контроля версий CVS. При этом файл прошивки ПО защищается от непреднамеренного и преднамеренного доступа с помощью симметричного алгоритма блочного шифрования AES.

В процессе эксплуатации версии использованных при прошивке частей ПО могут контролироваться с помощью технологического пульта ПТ-03, который входит в комплект поставки КДСТ, или с помощью персонального компьютера стандартной комплектации, оснащенного программой Hyper Terminal. Информационный обмен с КДСТ осуществляется в стартстопном асинхронном режиме по интерфейсу RS-232 на скорости 9600 Бод, а отображение принятой информации - в соответствии с расширенной кодировочной таблицей ASCII. При этом версии частей ПО отображаются на дисплее ПЭВМ или ПТ-03 в виде двух строк, в первой из которых приводится версия интерфейсной части ПО, а во второй - метрологически значимой части.

Идентификационные признаки интерфейсной и метрологически значимой частей ПО функциональных контроллеров КДСТ-ФД, КДСТ-ДС и КДСТ-АС, входящих в состав КДСТ, представлены в таблице 1.

Таблица 1

Метрологически значимая часть ПО и результаты измерений защищены от несанкционированного доступа с помощью:

- механического пломбирования корпуса контроллера с помощью пломбы производителя на основе полиолефиновой пленки, исключающей возможность доступа к печатной плате ФК без нарушения пломбы, наносимой при выпуске контроллера из производства;

- шифрования файла прошивки ПО функциональных контроллеров с помощью симметричного алгоритма блочного шифрования AES, которое исключает модификацию используемого ПО;

- модификация ПО функциональных контроллеров с использованием интерфейса RS-232 невозможна вследствие отсутствия данной функции в ПО КДСТ;

- зашиты результатов измерений при передаче в составе пакетов данных с использованием циклического кода. При передаче пакета данных формируется контрольная сумма CRC-16, значение которой проверяется при приеме пакета. При несовпадении результатов принятый пакет бракуется и осуществляется повторная передача такого пакета.

У ровень защиты ПО и результатов измерений от непреднамеренного и преднамеренно-

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта контроллера КДСТ типографским способом.

Комплектность

Комплект поставки КДСТ представлен в таблице 2

Таблица 2

Сведения о методах измерений

Методика измерений представлена в документе 45602127.49006.000-01 РЭ «Контроллер диагностики сигнальной точки измерительный КДСТ. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

МИ 1935-88 «Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1*10-2 - 3*109 Гц»;

ОСТ 32.146-2000 «Аппаратура железнодорожной автоматики, телемеханики и связи. Общие технические условия»;

ТУ 3185-002-59282442-2005 «Контроллер диагностики сигнальной точки измерительный КДСТ. Технические условия».
