Манометры-термометры скважинные автономные ГС-АМТС
| Номер в ГРСИ РФ: | 35702-07 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "СТК ГЕОСТАР", г.Набережные Челны, Республика Татарстан |
Для измерений избыточного давления, температуры и регистрации результатов измерений в энергонезависимой памяти. Область применения - диагностические исследования скважин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35702-07 |
| Действует | по 15.05.2027 |
| Наименование | Манометры-термометры скважинные автономные |
| Модель | ГС-АМТС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 58b96073-f39f-1ce3-662b-018db20627a7 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4315-004-93063536-2007 |
| Класс СИ | 30 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 03.08.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 03.08.2017 |
| Номер сертификата | 28955 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 550 п. 03 от 03.08.201209д от 30.08.07 п.35 |
Производитель / Заявитель
ООО "СТК ГЕОСТАР", г.Набережные Челны
Россия
423816, пр-т Вахитова, д.42А, к.24, тел./факс (8552)399-222, 399-333
Поверка
| Методика поверки / информация о поверке | СТАЖ.406233.004 РЭ, раздел 2.3 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 242 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35702-07: Описание типа
2021-35702-07.pdf
|
Скачать | 301.2 КБ | |
|
35702-07: Методика поверки
2021-mp35702-07.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Манометры-термометры скважинные автономные ГС-АМТС (далее - приборы), предназначены для измерений избыточного давления, температуры, и регистрации результатов измерений в энергонезависимой памяти.
Описание
Принцип действия манометров и термометров, входящих в состав прибора, основан на пьезорезистивном и терморезистивном эффектах соответственно.
Приборы состоят из 3-х цилиндрических секций, соединенных герметично между собой.
Приборы выпускаются в следующих модификациях: ГС-АМТС-1,6, ГС-АМТС-2,5, ГС-АМТС-6, ГС-АМТС-16, ГС-АМТС-25, ГС-АМТС-40, ГС-АМТС-60, ГС-АМТС-100,
ГС-АМТС-150, ГС-АМТС-200, которые отличаются величиной верхних пределов измерений давления и температуры в зависимости от используемых первичных датчиков. Модификация ГС-АМТС-Р имеет возможностью контроля электропроводимости среды.
Внутри верхней секции расположен отсек для элемента питания. Питание электронных компонентов электрической схемы осуществляется от одного элемента питания размера АА с номинальным напряжением 3,6 В.
Внутри нижней (с отверстием) и средней секций расположены датчики давления и температуры, щуп для контроля электропроводности (для исполнения ГС-АМТС-Р) и электронный блок. Электронный блок состоит из следующих основных функциональных узлов:
- микропроцессор, предназначенный для управления состоянием и режимами работы функциональных узлов и обработки информации в соответствии с записанной программой и отсчета времени;
- энергонезависимое запоминающее устройство, предназначенное для долговременного энергонезависимого хранения результатов измерений.
Данные с прибора могут быть считаны только в программное обеспечение GEOMAN, установленное на компьютере.
Конструкция приборов не предусматривает их пломбировку. Ограничение доступа к метрологически значимой части ПО обеспечивается установкой аппаратного ключа защиты, исключающим возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных и непреднамеренных изменений, которые могут привести к искажениям результатов измерений.
Маркировка наносится на поверхность переходника датчика давления тиснением.
Маркировка, наносимая на прибор, содержит следующие данные:
- вариант исполнения прибора по давлению в МПа;
- 4-хзначный порядковый номер по системе нумерации предприятия-изготовителя.
Знак поверки наносится на свидетельство о поверке. Нанесение знака поверки на прибор не предусмотрено.

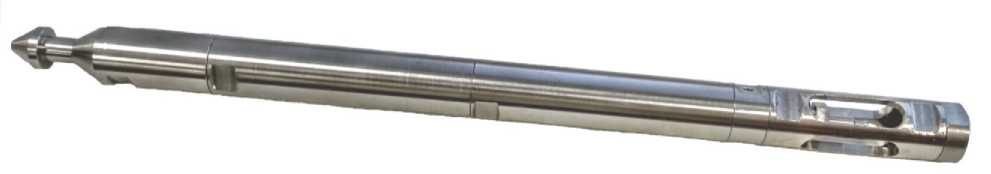

Общий вид приборов представлен на рисунке 1.
Рисунок 1- Общий вид приборов
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из программы измерений, хранения и передачи данных GAMT (метрологически значимая часть ПО) и программы приёма данных GEOMAN.
ПО GAMT предназначено для выполнения команд измерений физических величин, обработки, хранения и передачи результатов измерений.
Программа GEOMAN предназначена для программирования манометра для работы в скважине, для приема зарегистрированного замера из памяти манометра, для отображения принятого замера и печати отчета.
Уровень защиты программного обеспечения GAMT «средний» в соответствии Р50.2.077-2014.
Метрологически значимая часть ПО жестко зашита в микропроцессоре СИ и недоступна пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя.
Идентификационный данные метрологически значимого ПО приведены в таблице1.
|
Таблица 1 - Идентификационные данные ПО GAM |
[T |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GAMT |
|
Номер версии (идентификационный номер) ПО |
2 |
|
Модификация ПО |
2054 |
|
Цифровой идентификатор ПО |
Не используется |
Информация по версии ПО СИ сохраняется в каждом замере и доступна для просмотра в программе GEOMAN в меню Инструменты/Информация о замере.
Внешнее программное обеспечение GEOMAN не влияет на метрологические характеристики СИ и может подвергаться модификации, то есть изменяться версия ПО и контрольная сумма.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений избыточного давления (ВПИ), МПа |
1,6; 2,5; 6; 16; 25; 40; 60; 80; 100, 150*, 200* |
|
Пределы допускаемой приведенной погрешности измерений избыточного давления, % |
±0,15 |
|
Дискретность измерений давления, % от ВПИ, не более |
0,002 |
|
Диапазон измерений температуры, °C |
от -40 до +100; +150* |
|
Пределы допускаемой абсолютной погрешности измерений температуры °C |
± 0,5 |
|
Дискретность измерения температуры, °C |
0,005 |
* Приборы с такими значениями характеристик изготавливаются по согласованию между потребителем
