Адгезиметры покрытий отрывного типа механические Elcometer 106
| Номер в ГРСИ РФ: | 35731-26 |
|---|---|
| Категория: | Адгезиметры |
| Производитель / заявитель: | Фирма "Elcometer Instruments Ltd.", Великобритания |
Адгезиметры покрытий отрывного типа механические Elcometer 106 (далее - адгезиметры) предназначены для измерений усилия, необходимого для отрыва нанесенных покрытий (лакокрасочных, изоляционных, порошковых и других) от материала основания.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 35731-26 | |||||||||
| Действует | по 23.06.2031 | |||||||||
| Наименование | Адгезиметры покрытий отрывного типа механические | |||||||||
| Модель | Elcometer 106 | |||||||||
| Модификации |
Elcometer 106/1 Elcometer 106/2 Elcometer 106/3 Elcometer 106/4 Elcometer 106/6 |
|||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a1bc4b37-0b46-04f1-5f2a-84f023a226ed | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Elcometer Limited, СОЕДИНЕННОЕ КОРОЛЕВСТВО, M43 6BU, Edge Lane, Manchester
Поверка
| Методика поверки / информация о поверке |
Т-МП-2109-445-2025 ГСИ. Адгезиметры покрытий отрывного типа механические Elcometer 106. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
35731-26: Описание типа
2026-35731-26.pdf
|
Скачать | 172.8 КБ | |
|
35731-26: Методика поверки
Т-МП-2109-445-2025
2026-mp35731-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Адгезиметры покрытий отрывного типа механические Elcometer 106 (далее - адгезиметры) предназначены для измерений усилия, необходимого для отрыва нанесенных покрытий (лакокрасочных, изоляционных, порошковых и других) от материала основания.
Описание
Конструктивно адгезиметры состоят из захвата, измерительной шкалы, опорного механизма, ручки регулировки усилия, объединенных в едином корпусе.
Принцип действия адгезиметров основан на измерении усилия, требуемого для отрыва участка покрытия от материала основания. К измеряемому покрытию при помощи адгезива прикрепляется тестовый элемент (упор) из комплекта поставки (покрытие может обрезаться вокруг тестового элемента, если это предписано стандартом или методикой проведения измерений). После отвердевания адгезива адгезиметр устанавливается на тестовый элемент. Опорный механизм адгезиметра упирается в поверхность покрытия или поддерживающее кольцо (из комплекта поставки), устанавливаемое на поверхность покрытия. При вращении ручки регулировки по часовой стрелке возрастает сила отрыва и захват втягивается внутрь корпуса адгезиметра. Одновременно с вращением ручки регулировки индикатор силы отрыва перемещается по шкале, нанесенной на корпусе адгезиметра.
Когда величина прилагаемого усилия превышает степень адгезии покрытия, тестовый элемент и покрытие отделяются от основания. Во время проведения измерений на шкале регистрируется максимальное усилие, которое является эквивалентом степени адгезии покрытия к основанию.
К данному типу средства измерений относятся адгезиметры следующих модификаций: Elcometer 106/1, Elcometer 106/2, Elcometer 106/3, Elcometer 106/4, Elcometer 106/6. Модификации отличаются метрологическими и техническими характеристиками.
Ручка регулировки усилия выполнена в виде диска для вращения рукой (модификации Elcometer 106/1, Elcometer 106/2) или в виде гайки для вращения специальным ключом, входящим в комплект поставки (модификации Elcometer 106/3, Elcometer 106/4 и Elcometer 106/6).
Адгезиметры модификаций Elcometer 106/1, Elcometer 106/2, Elcometer 106/3 и Elcometer 106/4 укомплектованы тестовыми элементами (упорами) диаметром 20 мм, адгезиметры модификации Elcometer 106/6 - диаметром 50,8 мм.
Адгезиметры могут использоваться как на горизонтальных, так и на вертикальных поверхностях.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на корпус адгезиметра.
Общий вид адгезиметров представлен на рисунках 1-3.
Рисунок 1 - Общий вид адгезиметров модификаций Elcometer 106/1 и Elcometer 106/2
Место нанесения заводского номера

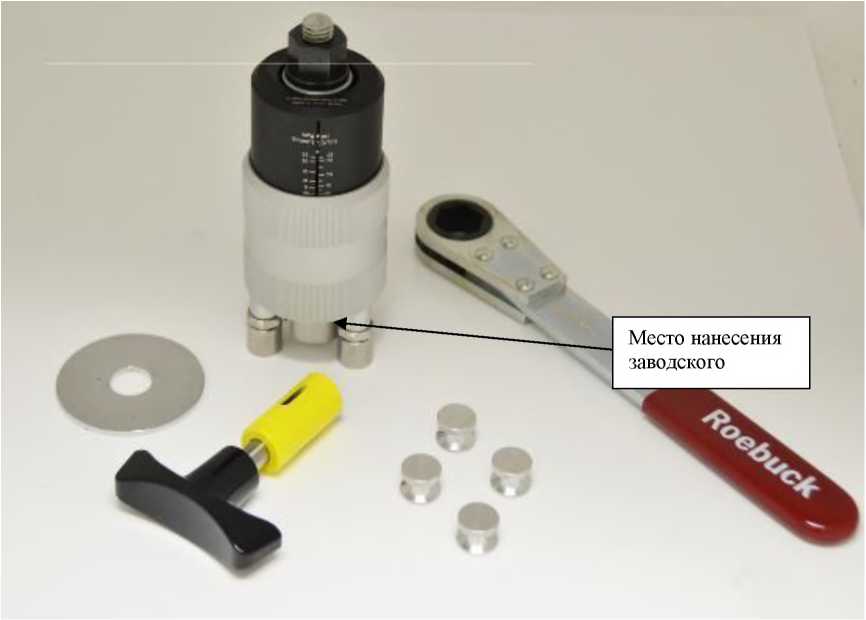

Рисунок 2 - Общий вид адгезиметров модификаций Elcometer 106/3 и Elcometer 106/4

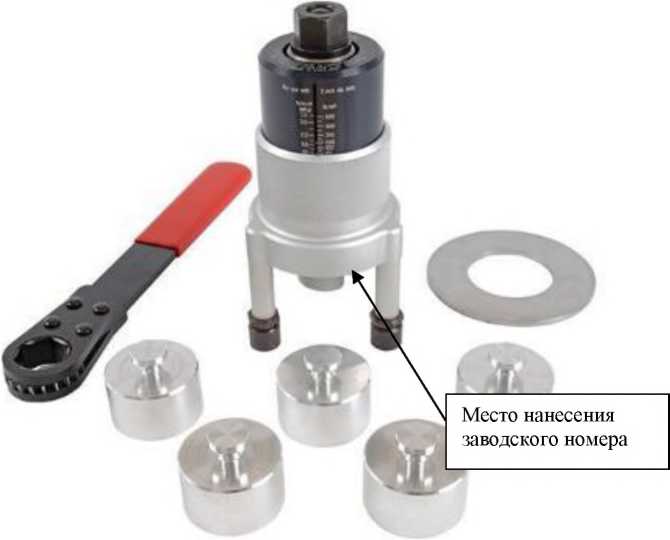

Рисунок 3 - Общий вид адгезиметров модификации Elcometer 106/6 Пломбирование адгезиметров не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений усилия отрыва покрытий, МПа | |
|
- Elcometer 106/1 |
от 0,5 до 3,5 |
|
- Elcometer 106/2 |
от 1 до 7 |
|
- Elcometer 106/3 |
от 3 до 15 |
|
- Elcometer 106/4 |
от 5 до 22 |
|
- Elcometer 106/6 |
от 0,5 до 3,5 |
|
Пределы допускаемой относительной погрешности измерений усилия отрыва покрытий, % |
±15 |
|
Дискретность измерений усилия отрыва покрытий, МПа: | |
|
- Elcometer 106/1 |
0,5 |
|
- Elcometer 106/2 |
1 |
|
- Elcometer 106/3 |
3 |
|
- Elcometer 106/4 (в диапазоне от 5 до 20 МПа включ.) |
5 |
|
- Elcometer 106/4 (в диапазоне св. 20 до 22 МПа) |
2 |
|
- Elcometer 106/6 |
0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдиаметр), мм, не более | |
|
-Elcometer 106/1, Elcometer 106/2 |
175x76 |
|
- Elcometer 106/3, Elcometer 106/4 |
185x76 |
|
- Elcometer 106/6 |
210x105 |
|
Масса (комплект с защитным кейсом для переноски), кг, не более | |
|
- Elcometer 106/1 |
2,7 |
|
- Elcometer 106/2 |
2,7 |
|
- Elcometer 106/3 |
3,9 |
|
- Elcometer 106/4 |
4,2 |
|
- Elcometer 106/6 |
6,0 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре + 25 °C, % |
от -20 до +60 от 10 до 90 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Адгезиметры покрытий отрывного типа механические |
Elcometer 106 |
1 шт. |
|
Тестовые элементы (упоры) 20 мм |
- |
20 шт.* |
|
Тестовые элементы (упоры) 50,8 мм |
- |
5 шт. |
|
Поддерживающее кольцо |
- |
1 шт. |
|
Резак для обрезки тестовых элементов (упоров) |
- |
1 шт. |
|
Адгезив |
- |
1 шт. |
|
Ключ для регулировки усилия |
- |
- *** I шт. |
|
Защитный кейс для переноски |
- |
I шт. |
|
Руководство по эксплуатации |
- |
I экз. |
|
* для модификаций Elcometer 106/1, Elcometer 106/2, Elcometer 106/3, Elcometer 106/4. * * для модификаций Elcometer 106/6. * ** для модификаций Elcometer 106/3, Elcometer 106/4, Elcometer 106/6. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование адгезиметров Elcometer 106» руководства по эксплуатации.
Нормативные документы
Адгезиметры покрытий отрывного типа механические Elcometer 106. Стандарт предприятия
