Источники питания постоянного тока Б5-85/1

Номер в ГРСИ РФ: 35741-07
Категория: Источники питания
Производитель / заявитель: ОАО "НПК "Ритм", г.Краснодар
Скачать
35741-07: Описание типа СИ Скачать 252.1 КБ
Заказать
Поставщик: ООО ТК «Олдис»
Источники питания постоянного тока Б5-85/1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спецраздел. Для воспроизведения напряжения и силы постоянного тока, для электропитания радиоэлектронной аппаратуры при лабораторных исследованиях, ремонте и техническом обслуживании.

Информация по Госреестру

Основные данные
Номер по Госреестру 35741-07
Наименование Источники питания постоянного тока
Модель Б5-85/1
Технические условия на выпуск КМСИ.436238.003 ТУ
Класс СИ 35.15
Год регистрации 2007
Страна-производитель  Россия
Примечание 26.12.2012 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ Краснодарского ЦСМ
Адрес центра 350040, г.Краснодар, ул.Айвазовского, 104а
Руководитель центра Казанцев Андрей Викторович
Телефон (8*861*2) 33-72-97, 33-66-07
Факс 33-85-86
Информация о сертификате
Срок действия сертификата 26.10.2017
Номер сертификата 29184
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 1177 п. 03 от 26.12.201210 от 13.09.07 п.06
Производитель / Заявитель

ОАО "НПК "Ритм", г.Краснодар

 Россия

350072, ул.Московская, 5. Тел. (861) 252-11-05, факс 252-33-41, E-mail: Ritm_kb@mail.ru

Поверка

Методика поверки / информация о поверке КМСИ.436238.003 РЭ, раздел 14
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1862
Найдено поверителей 73
Успешных поверок (СИ пригодно) 1826 (98%)
Неуспешных поверок (СИ непригодно) 36 (2%)
Актуальность информации 21.11.2024

Поверители

Скачать

35741-07: Описание типа СИ Скачать 252.1 КБ

Описание типа

Назначение

Источники питания постоянного тока Б5-85/1 (далее по тексту - источник) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Источник обеспечивает дискретно регулируемые стабилизированные, постоянные напряжения и ток.

В основе функционирования источника лежит принцип двухступенчатого импульсного преобразования электрической энергии с заключительной точной установкой выходных параметров с помощью линейного регулятора-стабилизатора напряжения/тока. Источник содержит входной фильтр, выпрямитель и активный корректор коэффициента мощности (импульсный стабилизатор напряжения) выполняющий функции первой ступени регулирования. Высокое стабилизированное постоянное напряжение с помощью регулируемого (и коммутируемого) импульсного преобразователя (вторая ступень регулирования), понижается до напряжения, величина которого несколько превышает напряжение в нагрузке прибора. Регулятор-стабилизатор напряжения/тока с низким падением напряжения на регулирующих элементах схемы, преобразует пониженное напряжение в выходное напряжение/ток с требуемыми параметрами. Заключительная - прецизионная регулировка выходных параметров осуществляется с помощью цифровой петли автоматического регулирования.

Метрологические параметры источника базируются на точности измерения АЦП (16 разрядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между поверками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных величин используются для точной подстройки выходных параметров источника и представляются на цифровых индикаторах напряжения и тока, расположенных на передней панели.

В источнике отсутствуют аналоговые подстроечные элементы. Все корректировки параметров осуществляются численными коэффициентами, хранящимися в энергонезависимой памяти.

Выходные параметры источника можно устанавливать как с помощью органов ручного управления - кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс связи.

Источник снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева, от повышения входного напряжения. В случае короткого замыкания или перегрузки по току произойдёт ограничение выходного тока. При перегреве источника автоматически отключится выходное напряжение.

Источник отличается широким диапазоном устанавливаемых напряжений (1 - 75 В) и токов (0,01 - 20 А) при соблюдении условия не превышения максимальной выходной мощности 300 Вт (обеспечивается автоматически).

Общий вид источника с указанием мест нанесения знака утверждения типа, знака поверки приведен на рисунке 1. Места маркировки и защиты от несанкционированного доступа в виде пломбирования приведены на рисунке 2.

Рисунок 1 - Общий вид источника с указанием мест нанесения знака утверждения типа и наклейки знака поверки

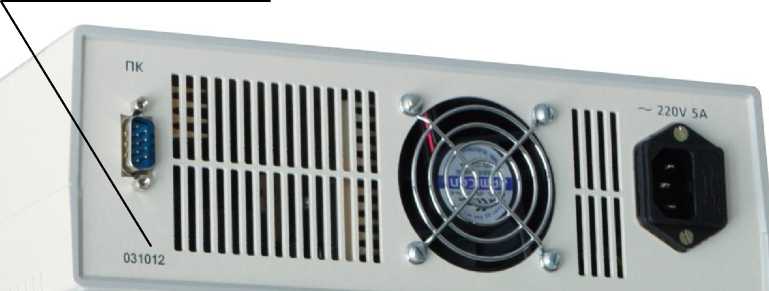

место нанесения маркировки

места пломбирования

Рисунок 2 - Места пломбирования и нанесения маркировки

Технические характеристики

Таблица1

Наименование параметра или характеристики

Значение характеристики

Диапазон воспроизведения выходного напряжения (иВЫХ), В

от 1,0 до 75

Шаг установки иВЫХ, В

0,01

Диапазон воспроизведения выходного тока (1ВЫХ), А: при выходном напряжении менее 15 В при выходном напряжении более 15 В

от 0,01 до 20,0

от 0,01 до 1ВЫХ=300/иВЫХ

Шаг установки 1ВЫХ, А

0,01

Наименование параметра или характеристики

Значение характеристики

Абсолютная   погрешность   воспроизведения   выходного

напряжения, В, не более

±(0,001 иВых+0,005)

Абсолютная погрешность воспроизведения выходного тока, А, не более

±(0,005 1вых+0,005)

Нестабильность выходного напряжения источника при изменении напряжения питания на минус 44 В и +22 В от номинального значения 220 В, не более

±(0,001 ивых + 0,001)

Нестабильность выходного тока источника при изменении напряжения питания на минус 44 В и +22 В от номинального значения 220 В, не более

±(0,001 1вых + 0,005)

Нестабильность выходного напряжения при изменении тока нагрузки от 0 до максимального в режиме стабилизации напряжения, В, не более

±(0,001 ивых + 0,005)

Нестабильность выходного тока при изменении напряжения на нагрузке от минимального до максимального в режиме стабилизации тока, В, не более

±(0,005 1вых + 0,005)

Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более

3

Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более

5

Нестабильность выходного напряжение от времени (дрейф выходного напряжения) за 24 ч, В, не более

±(0,001 ивых + 0,005)

Нестабильность выходного тока от времени (дрейф выходного тока) за 24 ч, А, не более

±(0,001 1вых + 0,005)

Время установления рабочего режима, минут, не более

15

Полная мощность, потребляемая от сети, ВА, не более,

400

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- напряжение питающей сети, В

от + 15 до + 30

от 30 до 80 (при температу

ре 25°С)

от 209 до 231

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- напряжение питающей сети, В

от +5 до +40

90 (при температуре +25°С) от 176 до 242

Норма средней наработки на отказ (Т0) в рабочих условиях эксплуатации, ч, не менее

50000

Гамма-процентный срок службы (Тел?) при y=90%, лет, не менее

15

Среднее время восстановления работоспособного состояния (ТВ) источника, минут, не более

120

Масса источника, кг, не более

2,5

Г абаритные размеры, мм, не более

260х210х90

Источник обеспечивает установку и измерение выходных значений тока и напряжения в режиме дистанционного управления через интерфейс связи.

Знак утверждения типа

наносят на переднюю панель источника методом офсетной печати, и на титульный лист руководства по эксплуатации и формуляра - типографским способом.

Комплектность

Комплект поставки источника приведен в таблице 2.

Таблица 2

Наименование

Обозначение

Кол-во

1 Источник питания постоянного тока Б 5-85/1

КМСИ.436238.007

1

2 Руководство по эксплуатации

КМСИ.436238.003РЭ

1

3 Формуляр

КМСИ.436238.003ФО

1

4 Кабель питания

1

5 Кабель соединительный

КМСИ.685612.029

1

6 Перемычка

Хв7.755.058

2

7 Коробка упаковочная

КМСИ.464946.025

1

8 CD с программным обеспечением

1

9 Интерфейсный кабель

КМСИ.685612.020

1

Поверка

осуществляется по документу КМСИ.436238.003РЭ, разделе 14 «Поверка», согласованному руководителем ГЦИ СИ ФГУ «Краснодарский ЦСМ» в июле 2007 г.

Основные средства поверки:

- мера электрического сопротивления МС - 01, 0,001 Ом класс 0,01;

- мультиметр В7-64, измерение напряжения постоянного тока в диапазоне от 1 мкВ до 1000 В, с погрешностью ±0,005 %, силы постоянного тока в диапазоне от 1 мкА до 2 А, с погрешностью ±0,03 %;

- вольтметр В7-38, диапазон измерения переменного напряжения от 0 до 300 В, погрешность ±0,9 %;

- милливольтметр В3-39 диапазон напряжений выходных сигналов от 0 до 100 мВ с частотой до 10 МГц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока.

КМСИ.436238.003ТУ «Источник питания постоянного тока Б5-85/1. Технические условия».

КМСИ.436238.003РЭ «Источник питания постоянного тока Б5-85/1. Руководство по эксплуатации».
