Анализаторы молока Клевер-2, Клевер-2М
| Номер в ГРСИ РФ: | 35748-07 |
|---|---|
| Производитель / заявитель: | ООО НПП "Биомер", п.г.т.Краснообск |
Для измерения массовой доли жира, белка, сухого обезжиренного молочного остатка (СОМО), лактозы, минеральных солей и плотности в молоке и молочных продуктах в соответствии с методикой выполнения измерений, аттестованной в установленном порядке. Область применения: пищевая и перерабатывающая промышленности, в испытательных и аналитических лабораториях молочной промышленности, потребительских обществ, для экспресс-анализа при контроле качества молочных продуктов при заготовке и переработке молока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35748-07 |
| Действует | по 15.01.2028 |
| Наименование | Анализаторы молока |
| Модель | Клевер-2, Клевер-2М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 999adfde-4899-c361-b4db-4e7c86af0995 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-007-45455637-06 |
| Класс СИ | 31.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 01.03.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 01.03.2018 |
| Номер сертификата | 29032 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 193 п. 15 от 01.03.201310 от 13.09.07 п.13 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "Биомер" (ООО НПП "БИОМЕР"), Новосибирская обл., п. Краснообск
Россия
Почт. адрес: 630501, Новосибирская обл., а/я 297, тел/факс (383) 248-08-14, 308-75-00 тел. 248-38-88. Юр.адрес: 630004, г.Новосибирск, Вокзальная магистраль, 1; 630501, Новосибирская обл., Новосибирский р-н, ул.Научная зона, СибИМЭ, оф.286
Поверка
| Методика поверки / информация о поверке | БМКТ.414151.012МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10630
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10208 (96%) |
| Неуспешных поверок (СИ непригодно) | 422 (4 %) |
| Актуальность информации | 18.12.2025 |
Поверители
Скачать
|
35748-07: Описание типа
2022-35748-07.pdf
|
Скачать | 200.5 КБ | |
|
35748-07: Методика поверки
2022-mp35748-07.pdf
|
Скачать | 92.9 КБ |
Описание типа
Назначение
Анализаторы молока Клевер-2, Клевер-2М (далее - анализаторы) предназначены для измерения массовой доли жира, белка, сухого обезжиренного молочного остатка (СОМО), лактозы, минеральных солей и плотности в молоке и молочных продуктах в соответствии с методикой измерений, аттестованной в установленном порядке.
Описание
Принцип действия анализаторов основан на том, что через образец пропускают ультразвуковые колебания и регистрируют значения выходных сигналов в зависимости от значений величины измеряемых параметров молока или молочного продукта.
Анализаторы представляют собой переносной настольный прибор, который состоит из пробоприемника с системой термостабилизации, источника ультразвуковых колебаний, детектора, усилителя, микропроцессорного блока регистрации и обработки данных, жидкокристаллического дисплея. Работой анализатора управляет микропроцессор.
Градуировка анализатора для конкретного объекта осуществляется на заводе-изготовителе по аттестованным смесям, состав которых определен по стандартизованным методикам количественного анализа. Параметры заводских градуировочных характеристик и опции сервисного обслуживания недоступны для редактирования пользователем.
Условия измерения и метрологические характеристики при использовании заводских градуировок регламентированы в методиках измерений аттестованных в установленном порядке.
Выпускаются две модели анализаторов: Клевер-2 и Клевер-2М. Анализатор Клевер- 2М дополнительно измеряет массовую долю лактозы и минеральных солей, на основании измеренных значений определяет ряд дополнительных параметров пробы. На дисплее анализатора автоматически отображаются последовательно режимы работы, результаты измерений параметров и температура пробы.
Работа анализатора синхронизирована с компьютерным интерфейсом для загрузки градуировочных характеристик, для анализа и обработки полученных данных. При этом имеется возможность работы анализатора в автономном режиме, в том числе и в полевых условиях при отсутствии стационарных источников питания.

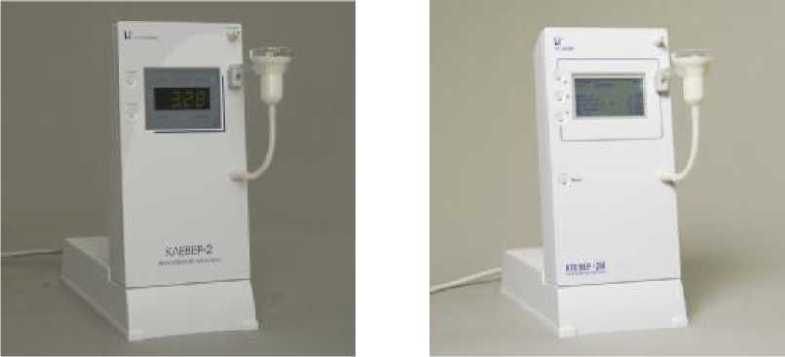

Общий вид анализаторов молока Клевер-2, Клевер-2М представлен на рисунке 1.
Анализаторы пломбируются от несанкционированного доступа в соответствии с конструкторской документацией БМКТ.414151.012.
Обозначение и заводской номер анализатора наносятся способом ксерографической печати на идентификационную наклейку, расположенную на задней панели корпуса измерительного блока. Там же находятся пломбирующие заглушки и гарантийный стикер (см. рисунок 2).
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение анализатора из ПО: встроенного и внешних программ «Регистрация» и «Конфигуратор».
В тело ПО СИ записывается уникальный серийный номер прибора и уникальный набор градуировочных коэффициентов, поэтому всё встроенное ПО является метрологически значимым и всё ПО подлежит защите от изменений. Это связано с особенностями технологии изготовления отдельных составных частей анализатора.
Внешнее ПО анализатора является универсальной настроечной программой и позволяет производить считывание показаний и состояния устройств, а также настройку внутренних параметров в рамках, предусмотренных разработчиками, носит служебный характер. ПО не влияет на метрологически значимую часть ПО и не предназначено для проведения математических действий или числовых преобразований с данными полученными с флеш-памяти анализатор.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Клевер-2 |
Клевер-2М | |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер ПО) |
1.0С | |
|
Цифровой идентификатор ПО |
clev 47 |
clev 48 |
|
Алгоритм вычисления цифрового идентификатора ПО |
Сложение двоичного кода слов программного модуля | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений выходного сигнала, отн. ед. |
от 0,02 до 20 |
|
Предел допускаемого среднего квадратического отклонения результатов измерений выходного сигнала, % |
0,5 |
|
Нестабильность выходного сигнала за 12 часов непрерывной работы, %, не более |
0,5 |
|
Изменение выходного сигнала, при изменении температуры воздуха от 10 °С до 35 °С, %, не более |
0,5 |
|
Время единичного измерения, мин, не более |
3,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение в сети переменного частотой (50 ± 1) Гц тока, В |
220 +22 —33 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
- напряжение постоянного тока, В |
12,6 |
|
Максимальная потребляемая мощность, Вт, не более |
25 |
|
Габаритные размеры, мм, не более - высота |
108 |
|
- ширина |
132 |
|
- длина |
257 |
|
Масса, кг, не более |
1,0 |
|
Рабочие условия эксплуатации анализатора: - температура окружающего воздуха, °С |
от 10 до 35 |
|
- относительная влажность воздуха без конденсации, %, не более |
80,0 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Установленная наработка на отказ, ч, не менее |
2000 |
Знак утверждения типа
наносится на руководство по эксплуатации и формуляр типографским способом, на заднею панель анализаторов - способом фотопечати или наклейкой.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор молока (соответствующей модификации) |
Клевер-2; Клевер-2М |
1 шт. |
|
Источник питания |
СН-12-1,5 |
под заказу |
|
Шнур питания |
- |
1 шт. |
|
Комплект для промывки пробоприемника ячейки |
- |
1 шт. |
|
Диск с программным обеспечением |
- |
1 шт. |
|
ЗИП |
- |
1 шт. * |
|
Формуляр |
БМКТ.414151.012 ФО |
1 экз. |
|
Руководство по эксплуатации согласно заказу |
БМКТ.414151.012 РЭ БМКТ.414151.012-01 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Методика измерений |
МВИ.2007.24.01/2 МВИ.2008.04.15 |
2 экз. |
|
Инструкция по приготовлению аттестованных смесей |
1 экз. | |
|
Примечание: * формируется по требованию заказчика. | ||
Сведения о методах измерений
Сведения о методиках/методах измерений изложены в документах:
- «Методика выполнения измерений показателей качества молока и других молочных продуктов на ультразвуковых анализаторах молока «Клевер-2» и «Клевер-2М»». МВИ.2007.24.01/2, свидетельство об аттестации № 253.04.17.377/2007, выданное ФГУП «УНИИМ»;
- «Методика выполнения измерений показателей качества мороженного на ультразвуковых анализаторах молока Клевер-2, Клевер-2М». МВИ.2008.04.15, свидетельство об аттестации № 253.04.17.455/2008, выданное ФГУП «УНИИМ»;
- руководства по эксплуатации: БМКТ.414151.012 РЭ, БМКТ.414151.012-01 РЭ, раздел 2.
Нормативные документы
ГОСТ 16851-71 Анализаторы жидкости. Термины и определения;
ГОСТ 4.166-85 Система показателей качества продукции. Анализаторы жидкости. Номенклатура показателей;
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования;
БМКТ.414151.012ТУ Анализаторы молока Клевер-2, Клевер-2М. Технические условия.
