Газоанализаторы ФСТ-03В
| Номер в ГРСИ РФ: | 35780-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | НП ОДО "Фармэк", Беларусь, г.Минск |
Газоанализаторы ФСТ-ОЗВ (далее - газоанализаторы) предназначены для непрерывного 'автоматического измерения- объемной концентрации метана и/или пропана, и/илй массовой концентрации оксида углерода в воздухе и выдачи сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35780-26 |
| Действует | с 13.01.2026 по 26.09.2030 |
| Наименование | Газоанализаторы |
| Модель | ФСТ-03В |
| Приказы |
№22 от
13.01.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 8959e2de-1fce-c04f-ed13-4c896144021c |
Производитель / Заявитель
Научно-производственное общество с дополнительной ответственностью "ФАРМЭК", БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13-31 (2 этаж)
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4359-2025 Система обеспечения единства измерений Республики Беларусь Газоанализаторы ФСТ-03В Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 01.02.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
35780-26: Описание типа
2026-35780-26.pdf
|
Скачать | 5.2 MБ | |
|
35780-26: Методика поверки
МРБ МП.4359-2025
2026-mp35780-26.pdf
|
Скачать | 3.8 MБ | |
|
Свидетельство (сертификат)
2026-cr35780-26.pdf
|
Скачать | 426.1 КБ |
Описание типа
Назначение
Газоанализаторы ФСТ-ОЗВ (далее - газоанализаторы) предназначены для непрерывного ; автоматического измерения объемной концентрации метана и/или пропана, и/или массовой концентрации оксида углерода в воздухе и выдачи сигнализации о превышении установленных пороговых значений.
Область применения - газовая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.
Описание
Газоанализаторы относятся к стационарным изделиям непрерывного действия. Газоанализатор сострит из блока питания и сигнализации (далее - БПС) и выносных блоков датчиков (далее - БД). Количество применяемых БД от одного до восьми в любой комбинации.
Принцип работы газоанализатора основан на регистрации изменения сопротивления термокаталитического сенсора при воздействии на него метаном, пропаном, и регистрации изменения тока электрохимического сенсора при воздействии на него оксидом углерода.
БПС имеет два варианта исполнения по напряжению питания:
- питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;
- питание осуществляется от источника постоянного напряжения 24 В.
Газоанализатор обеспечивает:
- измерение концентрации оксида углерода, метана, пропана и цифровую индикацию значения их концентрации в контролируемых точках;
— возможность одновременного контроля до восьми точек (количество каналов);
- возможность установки двух порогов сигнализации по каждому каналу;
- световую и звуковую сигнализацию о превышении пороговых концентраций каждого газа на БПС;
- контроль работоспособности каждого канала;
- коммутацию внешней электрической цепи для подключения независимых исполнительных устройств;
- возможность накопления информации о загазованности и обмен информацией с внешними устройствами по интерфейсу RS-232 или RS-485.
К газоанализатору предусмотрена возможность подключения блока релейного расширения ФСТ-ОЗВ 1 (далее - БРР) для увеличения числа релейных выходов управления внешними исполнительными устройствами.
БПС имеет искробезопасные выходные цепи уровня^ЙЬ5§;<.^йркировку взрывозащиты - [Ex- ib Gb] ПВ и предназначен для установкифне взрывоопасных зон помещений и наружных установок.
Термокаталитические БД имеют маркировку взрывозащиты 1 Ex db ib ПВ Тб Gb, электрохимические БД — 1 Ex ib ПВ Тб Gb и могут устанавливаться во взрывоопасных зонах помещений и наружных установок. ,—
Газоанализатор функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется при включении газоанализатора на экране БПС.
Дата изготовления газоанализаторов указывается в паспорте в разделе «Свидетельство о приемке».

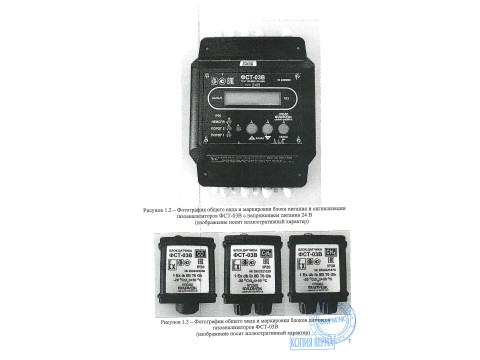

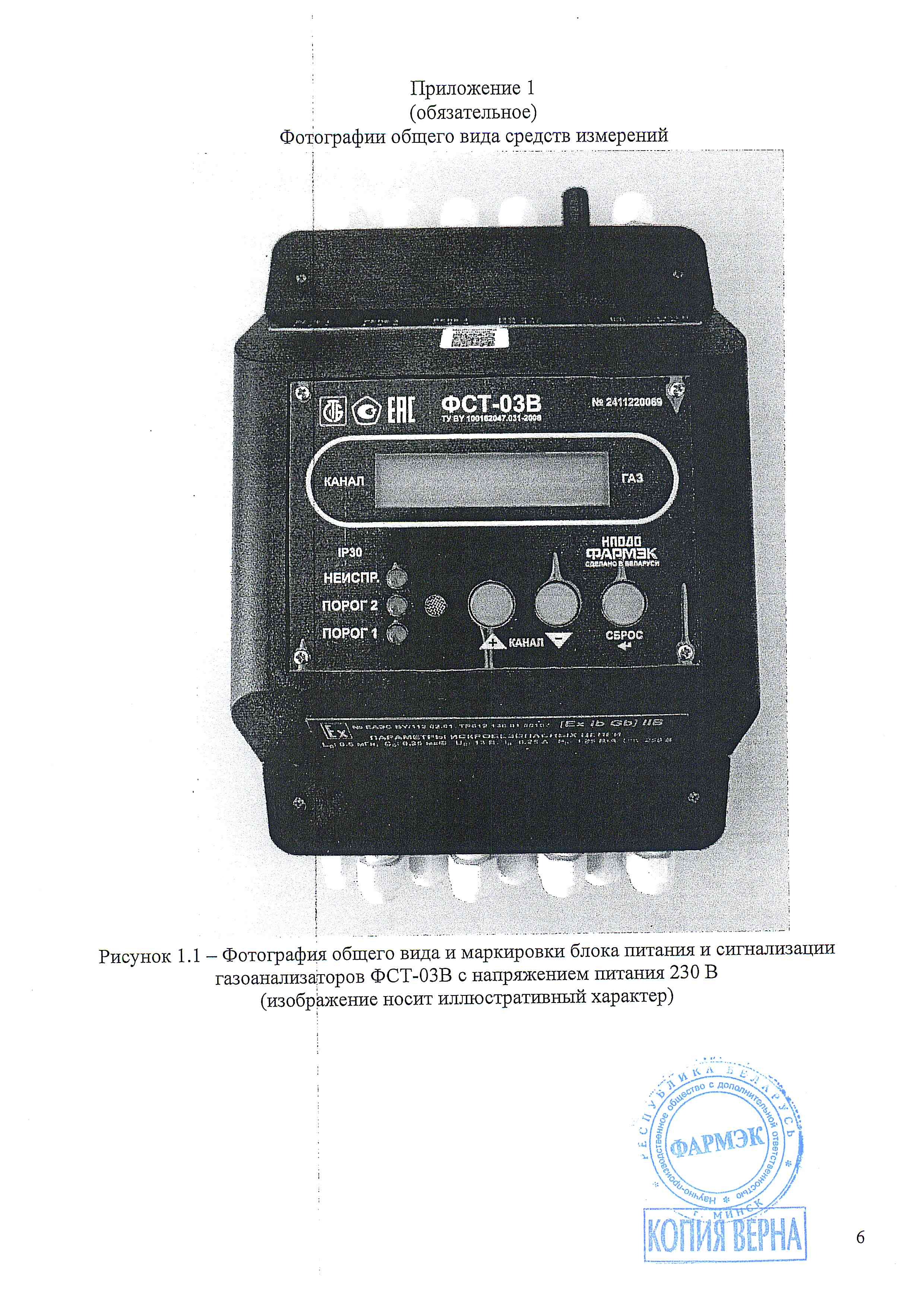

Фотографии общего вида средств измерений представлены в приложении 1.

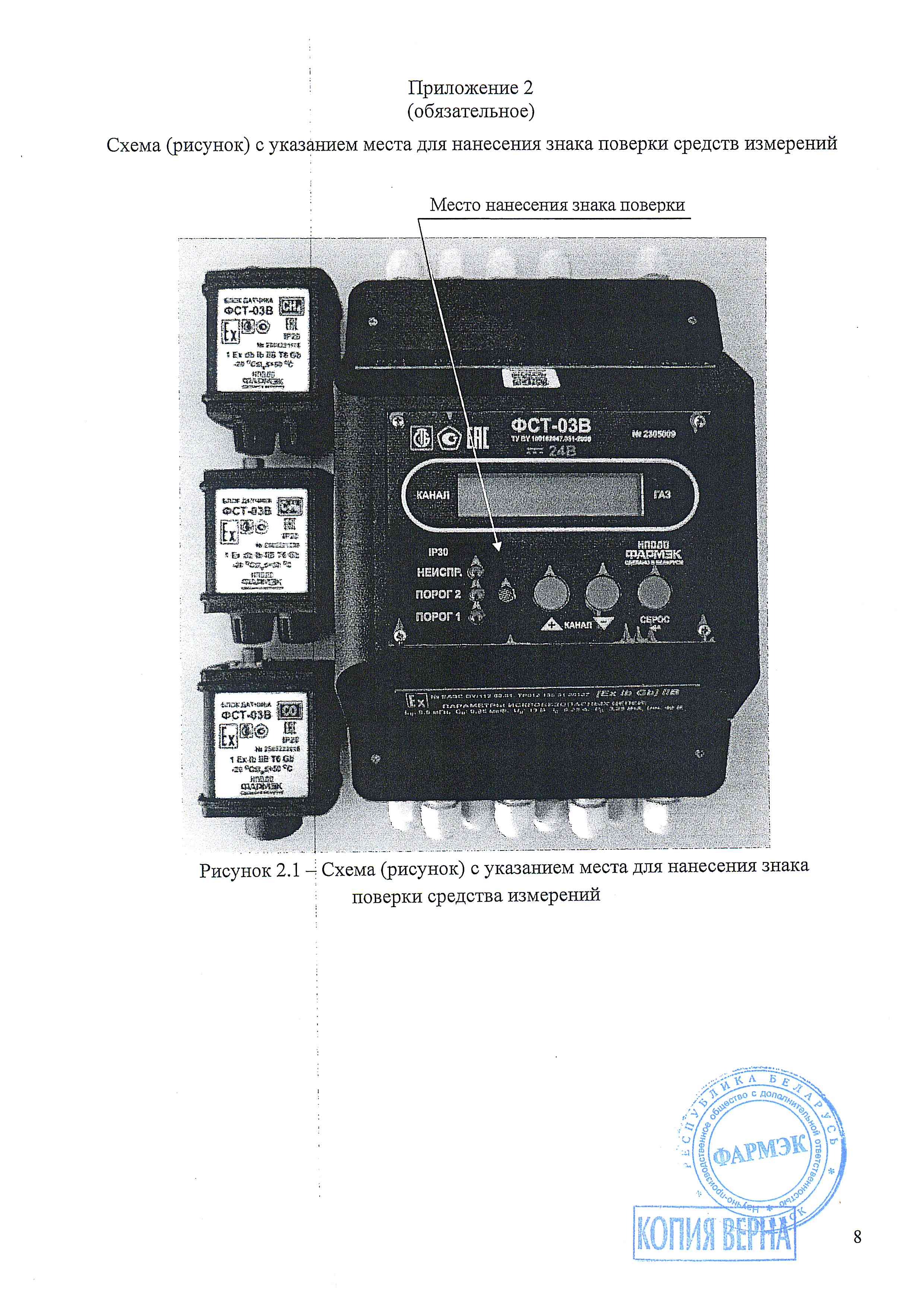

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

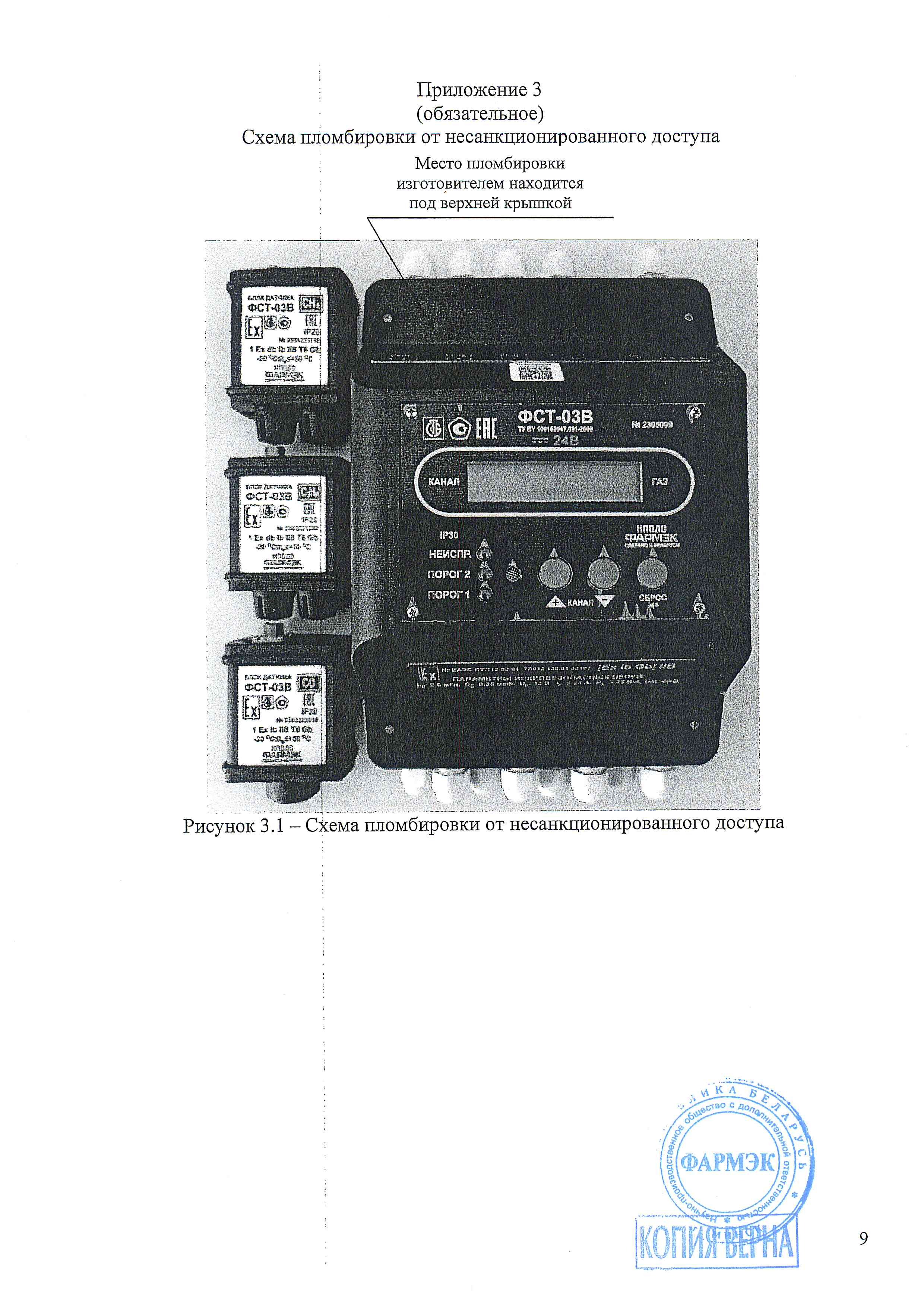

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений”: - объемной концентрации метана (СНд), % (об.) - объемной концентрации пропана (СзНк), % (об.) - массовой концентрации оксида углерода (СО), мг/м3 |
от 0 до 2,50 от 0 до 1,00 от 10 до 125 |
|
Пределы допускаемой основной абсолютной погрешности при измерении: - объемной концентрации«метана (СИД, % (об.) - объемной концентрации пропана (СзНв), % (об.) |
±0,22 ±0,08 |
|
Пределы допускаемой основной относительной погрешности при измерении массовой концентрации оксида углерода (СО), % |
±25 |
|
’Выбирается в зависимости от блока датчика, входящего в состав газоанализатора ФСТ-ОЗВ. Количество применяемых блоков датчиков от одного до восьми в любой комбинации. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к, обязательным метрологическим требованиям представлены в таблице 2.
2
|
; Наименование |
Значение |
|
Разрешающая способность цифровой индикации: - объемной концентрации метана (СНД, пропана (СзНз), % (об.) - массовой концентрации оксида углерода (СО), мг/м3 |
0,01 1 |
|
Диапазон цифровой индикации показаний: - объемной концентрации метана (СИД, % (об.) - объемной концентрации пропана (СзНв), % (об.) - массовой концентрации оксида углерода (СО), мг/м3 |
от 0 до 5,50 от 0 до 2,20 от 0 до 250 |
|
Предел допускаемой вариации показаний |
одд1) |
|
Пределы допускаемой дополнительной погрешности^ вызванной изменением температуры окружающего воздуха на каждые 10 °C от температуры нормальных условий |
.. .. 0,5-А |
|
Предел допускаемого изменения показаний за одни с^Щ^ не более ' ___________________________________________ |
ту-. дЖд/ L———■—————— |
Продолжение таблицы 2
|
Наименование |
Значение |
|
Пороги срабатывания сигнализации2): «ПОРОГ 1» - по объемной концентрации метана (СНд), % (об.) - по объемной концентрации пропана (СзНв), % (об.) - по массовой концентрации оксида углерода (СО), мг/м3 «ПОРОГ 2» - по объемной концентрации метана (СНД % (об.) - по объемной концентрации пропана (СзНв), % (об.) - по массовой концентрации оксида углерода (СО), мг/м3 |
1,00 0,40 20 5,00 2,00 100 |
|
Время установления рабочего режима, мин, не более |
2 |
|
Номинальное время установления показаний то,9, с, не более: - по метану и пропану - по оксиду углерода |
15 90 |
|
Потребляемая мощность, В-A, не более |
30 |
|
Диапазон напряжения питания от сети переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Диапазон напряжения питания постоянного тока, В |
от 18 до 36 |
|
Габаритные размеры, мм, не более: -БПС -БД |
220x160x110 130x60x40 |
|
Масса, кг, не более: -БПС -БД |
4,0 0,3 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254: -БПС -БД |
IP30 IP20 |
|
Нормальные условия: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха, % диапазон атмосферного давления, кПа |
от 15 до 25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % диапазон атмосферного давления, кПа |
от -20 до +50 98 от 84,0 до 106,7 |
|
Примечание 9д - предел допускаемой основной погрешности в зависимости от определяемого компонента. ■ 2)Пороги срабатывания сигнализации могут быть установлены в пределах от 0 % до 100 % от верхнего предела диапазона показаний газоанализатора. __ | |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Газоанализатор ФСТ-ОЗВ в составе: | |
|
блок питания и сигнализации1) 2) |
1 |
|
блок датчика с розеткой РС4ТВ2) |
от 1 до 83) |
|
Насадка |
1 |
|
Шнур |
1 |
|
Крепежный комплект |
1 |
|
Паспорт2^4) |
1 |
|
Упаковка |
1 |
|
Блок релейного расширения ФСТ-ОЗВ 15) |
1 |
|
Паспорт на блок релейного расширения0) |
1 |
|
Примечание - Соединительные кабели «БПС - БД» в комплект поставки не входят. ^Напряжение питания 230 В или 24 В в зависимости от заказа. ^Предоставляется в поверку. •^Количество и наименование указывается в заказе и паспорте. 4)Текст методики поверки включен в паспорт (для ознакомительных целей). ’доставляется при указании в заказе. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку БПС и БД и на титульный лист паспорта.
Поверка осуществляется по МРБ МП.4359-2025 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы ФСТ-ОЗВ. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ РБ 100162047.031-2006 «Газоанализатор ФСТ-ОЗВ. Технические условия».
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
методику поверки:
МРБ МП.4359-2025 «Система обеспечения единства измерений Республики
Беларусь. Газоанализаторы ФСТ-ОЗВ. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
j Наименование и тип средств поверки____________
Термогигрометр testo-625________________________________________________________
Стандартные образцы состава газовых смесей: СНд-воздух 1 разряда, СзНз-воздух 2 разряда, СО-воздух 1 разряда___________________________________________________
Воздух класса 0 по ГОСТ 17433______________________________________________
Секундомер электронный «Интеграл С-01»____________________________________
Ротаметр РМ-А-0,06:ЗГУЗ____________________________________________________
Вентиль точной регулировки ВТР-1___________________________________________
Барометр-анероид метеорологический БАММ-1_______________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
■ Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
|
MainCPU.hex ' |
v.1.85-8 |
0xl2EF |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: газоанализаторы ФСТ-ОЗВ соответствуют требованиям
ТУ РБ 100162047.031-2006, ТР ТС 020/2011, ТР ТС 012/2011.
