Измерители температуры портативные ИТ-17
| Номер в ГРСИ РФ: | 35808-07 |
|---|---|
| Производитель / заявитель: | ЗАО "Экологические сенсоры и системы" (ЭКСИС), г.Москва |
Для измерения температуры различных сред, в том числе и агрессивных. Область применения - химическая, пищевая и горнодобывающая промышленность, энергетика, сельское хозяйство.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35808-07 |
| Действует | по 28.08.2027 |
| Наименование | Измерители температуры портативные |
| Модель | ИТ-17 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fd5b5235-d33c-5f35-34b3-2f256442f8a9 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-001-70203816-2007 |
| Класс СИ | 32.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2012 |
| Номер сертификата | 29121 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 10 от 13.09.07 п.75 |
Производитель / Заявитель
Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС"), г. Москва, Зеленоград
Россия
124460, Зеленоград, пр.4922, ЮПЗ, стр.2. Технопарк-Зеленоград, к.414 (124460, а/я 146) Тел./факс: (495) 531-1000, 531-7700, 531-7676, 531-3842, 532-8449, 532-8495, 532-8009. Тел. (495) 506-4021, 506-58-35, 505-42-22, www.eksis.ru
Поверка
| Методика поверки / информация о поверке | МП Менделеевского ЦСМ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
16077
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15686 (98%) |
| Неуспешных поверок (СИ непригодно) | 391 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35808-07: Описание типа
2018-35808-07.pdf
|
Скачать | 197.5 КБ | |
|
35808-07: Методика поверки
2022-mp35808-07-1.pdf
|
Скачать | 211 КБ |
Описание типа
Назначение
Измерители температуры портативные ИТ-17 (далее - приборы) предназначены для измерений температуры различных сред, в том числе и агрессивных.
Описание
Принцип действия приборов основан на свойстве термопреобразователя изменять электрическое сопротивление с изменением температуры (при использовании ТС) или на свойстве генерировать ЭДС при возникновении разности температуры на спаях термопары (при использовании ТП), с последующим преобразованием сигнала ТС или ТП измерительным блоком и отображением значений температуры на дисплее.
Измерители ИТ-17 представляют собой портативные приборы, выполненные в виде измерительного блока в пластмассовом корпусе, к которому непосредственно, либо с помощью удлинительного кабеля подключен первичный измерительный преобразователь, в модификациях ИТ-17С-01, ИТ-17К-01 первичный пеобразователь подключается через разъем.
Приборы выпускаются в шести модификациях: ИТ-17С-01, ИТ-17С-02, ИТ-17С-03, ИТ-17К-01, ИТ-17К-02, ИТ-17К-03, различающиеся типом подключаемого первичного преобразователя и метрологическими характеристиками.
В качестве датчиков используются:
- термопреобразователи сопротивления по ГОСТ 6651-2009;
- преобразователи термоэлектрические - термопары по ГОСТ Р 8.585-2001.
Приборы выполняют следующие функции:
- измерение температуры с помощью термопреобразователя сопротивления или с помощью термоэлектрического преобразователя (термопары);
- цифровая индикация измеренной температуры на четырехразрядном индикаторе, светодиодном - для модификаций ИТ-17С-01,-02,-03; жидкокристаллическом - для модификаций ИТ-17К-01,-02,-03;
- индикация разряда аккумуляторных элементов питания;
- индикация превышения порогов по температуре;
- накопление статистики измерений во внутренней памяти прибора, с возможностью вывода их на персональный компьютер (только для модификаций ИТ-17С-01, ИТ-17К-01, ИТ-17К-02-1, ИТ-17К-03-1).
Общий вид средства измерений представлен на рисунке 1-2.
Схема пломбировки от несанкционированного доступа на рисунке 3.

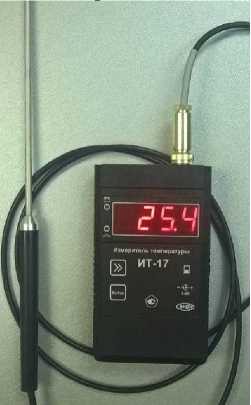

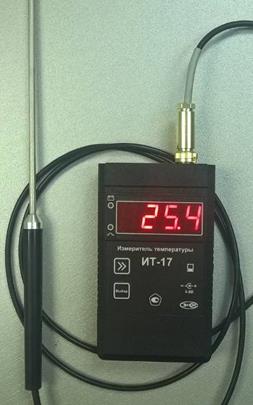

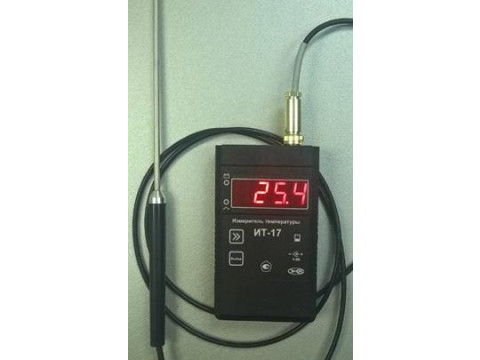

Рисунок 1 - Общий вид измерителя температуры портативного ИТ-17

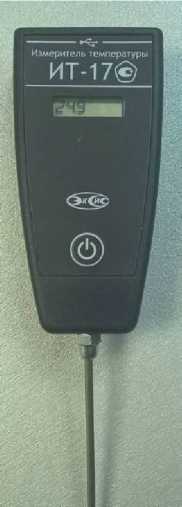

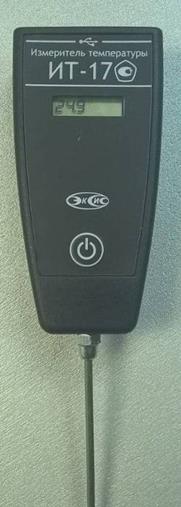

Рисунок 2 - Общий вид измерителя температуры портативного ИТ-17 исполнений ИТ-17К-02-1, ИТ-17К-03-1

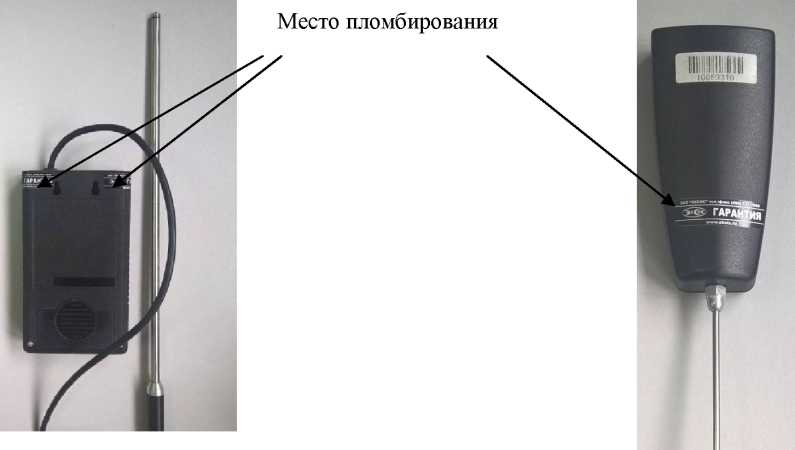

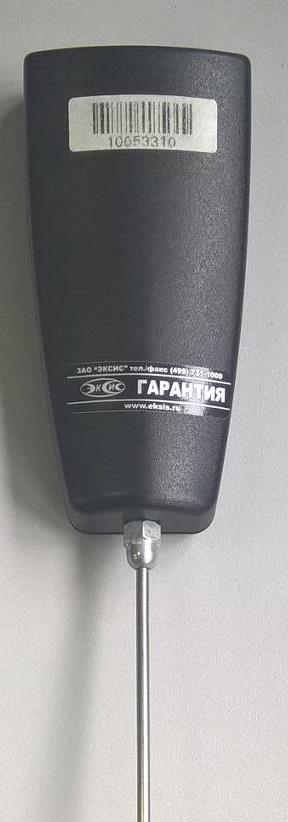

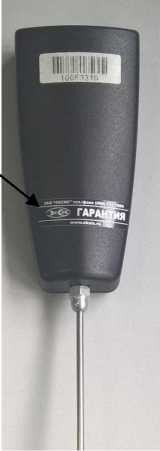

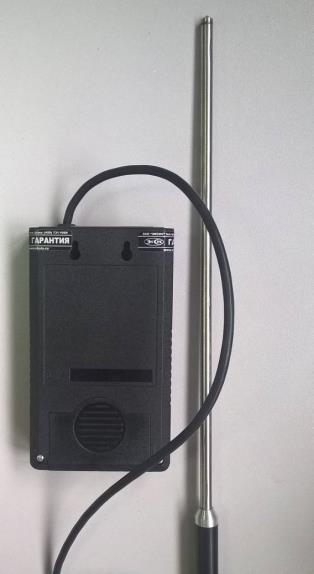

Рисунок 3 - Схема пломбирования от несанкционированного доступа
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Также имеется автономное ПО Eksis Visual Lab (EVL), устанавливаемое на компьютер, для непрерывного мониторинга, контроля и хранения данных для модификаций ИТ-17С-01, ИТ-17К-01, ИТ-17К-02-1, ИТ-17К-03-1.
Версия встроенного программного обеспечения идентифицируется при включении измерителей путем вывода на экран. Версия автономного программного обеспечения указывается в разделе меню «О программе...».
Уровень защиты втроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий», автономного программного обеспечения - уровню « средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное «Eksis Visual Lab» | |
|
Идентификационное наименование ПО |
соответствует модификации прибора |
EVL.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
2.17 |
|
Цифровой идентификатор ПО |
недоступен |
25EB09D453483386D44F655 0AADB70C094A8015B772C8 25F97B2CDBC615D0E18*, алгоритм RFC 4357 |
- для версии 2.17
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры,°С Модификации ИТ-17С-01, ИТ-17К-01 W100=1,3851) ТСП 50 ТСП 100 ТСП 500 ТСП 1000 Wioo=1,391 ТСП 50 ТСП 100 ТСП 500 ТСП 1000 Wioo=1,426 ТСМ 50 ТСМ 100 М Wioo=1,428 ТСМ 50 ТСМ 100 Термопары ТХА (К) ТЖК (J) ТХК (L) ТПП (r) ТПП (S) ТПР (B) ТВР (А-1) |
от -150 до +850 от -150 до +350 от -150 до +850 от -150 до +350 от -50 до +180 от -150 до +200 от -200 до +1300 от -210 до +1200 от -200 до +800 от -50 до +1770 от 0 до +1700 от +50 до +1800 от 0 до +2500 |
|
Модификации ИТ-17С-02, ИТ-17К-02 Wioo=1,385 ТСП 1000 |
от -50 до +150 |
|
Наименование характеристики |
Значение |
|
Модификации ИТ-17С-03, ИТ-17К-03 ТХА (К) |
от -40 до +500 |
|
Пределы допускаемой приведенной к диапазону измерений температуры погрешности2), % модификации ИТ-17С-01, ИТ-17К-01 |
±0,1 |
|
Пределы допускаемой абсолютной погрешности3), °С Модификации ИТ-17С-02, ИТ-17К-02 от -50 до -20 °С свыше -20 до +60 °С свыше +60 до+150 °С Модификации ИТ-17С-03, ИТ-17К-03 от -40 до +333 °С свыше +333 °С до +500 °С |
±0,5 ±0,2 ±0,5 ±3,0 ±(0,5+0,0075±изм) |
|
Примечания: 1) W100 - отношение сопротивления датчика, измеренного при температуре 100 °С, к его сопротивлению, измеренному при 0 °С 2) Пределы приведенной погрешности даны для измерительного блока, погрешность покупного датчика определяется по его паспортным данным, 3) Пределы абсолютной погрешности даны для измерителя ИТ-17, изготавливаемого ЗАО «ЭКСИС». | |
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током, В Модификации ИТ-17С-01/02/03 2 аккумулятора Модификации ИТ-17К-01/02/03 2 батареи типа ААА или от сетевого адаптера |
от 2,2 до 2,8 от 2,7 до 3,2 от 6 до 8 |
|
Потребляемая мощность, В^А, не более для модификаций ИТ-17С для модификаций ИТ-17К |
0,2 0,01 |
|
Количество точек автоматической статистики для модификаций ИТ-17С-01 и ИТ-17К-01 |
10000 |
|
Разрешающая способность индикации,°С в диапазоне от -99,9 до +999,9 в диапазоне ниже -100, выше +1000 |
0,1 1,0 |
|
Габаритные размеры измерительного блока, мм, не более |
130x70x25 |
|
Допустимая длина кабеля для подключения первичного преобразователя к измерительному блоку для модификаций ИТ-17С-01 и ИТ-17К-01, м |
100 |
|
Масса, кг, не более измерительного блока (без батарей) |
0,2 |
|
Интерфейс связи с компьютером ИТ-17С-01 и ИТ-17К-01 ИТ-17К-02-1, ИТ-17К-03-1 |
RS-232 USB |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С ИТ-17С-01,-02,-03 ИТ-17К-01,-02,-03 диапазон относительной влажности окружающе го воздуха, %, диапазон атмосферного давления, кПа |
от -20 до +50 от -5 до +40 от 10 до 98 от 84 до 106,7 |
|
Среднее время наработки до метрологического отказа, ч Средний срок службы, лет |
5000 5 |
Знак утверждения типа
наносится на лицевую панель измерительного блока фотохимическим способом, а также на эксплуатационную документацию типографским способом или штампом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование изделия или документа |
Обозначение документа |
Количество |
|
Измеритель ИТ-17 |
ТФАП.411182.001 ТФАП.405111.003 ТФАП.405121.003 ТФАП.411182.002 ТФАП.405111.002 ТФАП.405121.002 |
1 шт. |
|
Руководство по эксплуатации и паспорт |
ТФАП.411182.001 РЭ и ПС ТФАП.405111.003 РЭ и ПС ТФАП.405121.003 РЭ и ПС ТФАП.411182.002 РЭ и ПС ТФАП.405111.002 РЭ и ПС ТФАП.405121.002 РЭ и ПС |
1 экз. |
|
Первичный преобразователь температуры (модификации ИТ-17С-01, ИТ-17К-01)* |
1 шт. | |
|
Методика поверки |
1 экз. | |
|
Соединительный кабель* |
1 шт. | |
|
Сетевой адаптер* |
1 шт. | |
|
Программное обеспечение «Eksis Visual Lab» с программным обеспечением* |
1 - диск или USB-накопитель |
* - по заказу
Поверка
осуществляется по документу МП 35808-07 «Измерители температуры портативные ИТ-17.
Методика поверки», утвержденному ГЦИ СИ ФГУ «Менделеевский ЦСМ» (Центральное отделение) 15 июня 2007 г.
Основные средства поверки:
- магазин сопротивлений Р4831 ГОСТ 23737-79 (класс точности 0,02), регистрационный номер 6332-77;
- компаратор напряжений Р3003 ТУ 25-04.3771-79 (класс точности 0,0005), регистрационный номер 7476-91;
- термостат циркуляционный жидкостной HAAKE, погрешность ±0,01оС;
- калибратор температур КТ-500/М1, диапазон воспроизведения температуры от плюс 50 до плюс 500 оС с погрешностью ±(0,05 + 0,06x(t/100)) , регистрационный номер 45007-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Технические условия ТУ4211-007-70203816-2007 «Измерители температуры ИТ-17. Технические условия»
