Нутромеры микрометрические НМ

Назначение

Нутромеры микрометрические предназначены для измерения диаметров отверстий и внутренних размеров;

Описание

Принцип действия нутромера микрометрического - механический.

Нутромеры с верхним пределом измерения до 3000 мм изготавливаются с микрометрической головкой, а свыше 3000 мм — с микрометрической головкой, оснащенной индикатором часового типа класса точности 0, по ГОСТ 577—68.

Измерительные поверхности микрометрической головки и измерительного наконечника являются сферическими.

Микрометрическая головка имеет стопорное устройство для закрепления микрометрического винта.

Конструкция микрометрической головки обеспечивает возможность совмещения нулевого штриха барабана с продольным штрихом стебля при установке головки по установочной мере.

На удлинителях размером 300 мм и более предусмотрены теплоизоляционные накладки.

Измерительные поверхности наконечников и микрометрических головок нутромеров выполнены из твердого сплава.

Внешний вид нутромеров представлен на рисунках 1, 2.

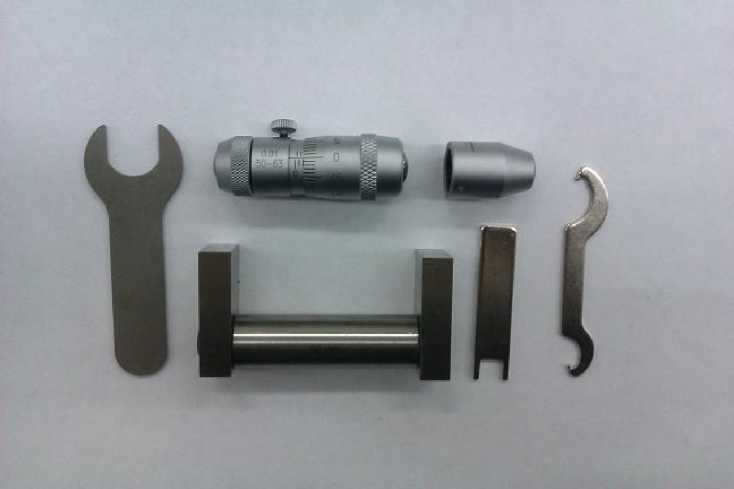

Рисунок 1 - Нутромер микрометрический НМ50-75.

Рисунок 2 - Нутромер микрометрический НМ50-600

Технические характеристики

Пределы допускаемой погрешности нутромеров при температуре окружающего воздуха (20±5) °С и относительной влажности до 80 % при 25 °С соответствуют значениям, указанным в таблице 1.

Таблица 1

Пределы допускаемой погрешности микрометрических головок и микрометрических головок с индикатором соответствуют значениям, указанным в таблице 2.

Радиусы сферы микрометрической головки и измерительного наконечника находится в пределах значений, указанных в таблице 2.

Таблица 2

Допускаемые отклонения длины установочных мер соответствуют значениям, указанным в таблице 3.

Таблица 3

Параметр шероховатости поверхностей контакта и измерительных поверхностей микрометрической головки, измерительного наконечника, удлинителей и установочных мер Ra < 0,1 мкм по ГОСТ 2789—73.

Расстояние от стебля до измерительной кромки барабана у продольного штриха стебля не более 0,45 мм.

Изменение длины нутромера при ее определении сначала при расположении опор на расстоянии 1/5 поверяемой длины от измерительных поверхностей, а затем при расположении опор на расстоянии 220 мм от измерительных поверхностей для нутромеров с микрометрической головкой и 320 мм для нутромеров с микрометрической головкой, оснащенной индикатором не более значений, указанных в таблице 4.

При вращении нутромера на двух опорах, расположенных на расстоянии 1/5 поверяемой длины от измерительных поверхностей, точка касания измерительной поверхности с плоскостью, перпендикулярной оси нутромера, не выходит за пределы окружностей диаметрами d, указанными в таблице 4.

Таблица 4

Габаритные размеры микрометрической головки и ее масса приведены в таблице 5.

Таблица 5

Цена деления: 0,01 мм.

Рабочие условия эксплуатации:

Рабочий диапазон температур окружающей среды от 10 до 30 °С.

Относительная влажность воздуха не более 80 % при температуре 25 °С;

Средний срок службы - не менее 4 лет.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, а также на микрометрическую головку методом тампопечати.

Комплектность

Таблица 6

Поверка

Поверка нутромеров - по МП-002-10-2012 «Нутромеры микрометрические НМ. Методика поверки» утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в декабре 2012 г.

Основные средства поверки

- меры длины концевые плоскопараллельные 4 разряда;

- оптико-механическая машина типа ИЗМ.

Сведения о методах измерений

ТУ 3934-009-74229882-2012 «Нутромеры микрометрические. Технические условия»;

ГОСТ Р 8.763 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
