Счетчики газа объемные диафрагменные с термокорректором ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-T (G1,6; G2,5; G4)
| Номер в ГРСИ РФ: | 35868-07 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ЗАО "Газдевайс", поселок совхоза им.Ленина |
| 35868-07: Описание типа СИ | Скачать | 145.2 КБ |
Для измерений прошедшего через них объема газа (природного газа поГОСТ5542, сжиженного газа по ГОСТ 20448 и других газов, не агрессивных к материалам счетчика) с приведением измеряемого объема газа к нормальным условиям по ГОСТ 2939 в температурном диапазоне -20...40 °С. Основная область применения счетчиков - жилищно-коммунальное хозяйство.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35868-07 |
| Наименование | Счетчики газа объемные диафрагменные с термокорректором |
| Модель | ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-T (G1,6; G2,5; G4) |
| Технические условия на выпуск | ТУ-4213-005-45737844-05 |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2012 |
| Номер сертификата | 29324 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 11 от 27.09.07 п.21 |
Производитель / Заявитель
ЗАО "Газдевайс", дер.Ащерино
Россия
142717, Московская обл., Ленинский р-н, Промбаза ОАО "Стройтрансгаз". Тел. (495) 385-81-42; факс: 385-81-43, 385-81-52 www.gazdevise.ru
Поверка
| Методика поверки / информация о поверке | ГЮНК. 407260.005 МП |
| Межповерочный интервал / Периодичность поверки | 10 лет |
| Зарегистрировано поверок | 52802 |
| Найдено поверителей | 159 |
| Успешных поверок (СИ пригодно) | 51081 (97%) |
| Неуспешных поверок (СИ непригодно) | 1721 (3%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 35868-07: Описание типа СИ | Скачать | 145.2 КБ |
Описание типа
Назначение
Счетчики газа объемные диафрагменные с термокорректором ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4) с датчиками импульсов (далее счетчики) предназначены для измерений израсходованного объема газа низкого давления (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других не агрессивных к материалам счетчика газов) с приведением измеряемого объема газа к стандартным условиям по температуре (плюс 20 °С) по ГОСТ 2939-69 в диапазоне температур от минус 20 до плюс 40 °С.
Описание
Принцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в поступательное движение мембран.
Счетчик состоит из корпуса, измерительного блока камерного типа и механического отсчетного устройства роликового типа. Общий вид счетчика представлен на рисунке 1.
Газонепроницаемый корпус изготавливается из листовой стали холодной штамповкой. В корпус помещено измерительное устройство. На корпусе установлено отсчетное устройство.
Измерительное устройство состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счет разности давлений газа на входе и выходе счетчика, с применением специального компенсирующего устройства, которым корректируется объем камер измерительного устройства по температуре. Мембраны изготавливаются из резино-полиэфирной ткани. Возвратно-поступательное движение мембран через кривошипный механизм преобразуется во вращательное движение, которое через приводной вал передается на механическое отсчетное устройство - сумматор барабанного типа.
Первичный барабан сумматора снабжен магнитом, предназначенным для автоматического снятия показаний со счетчика с помощью датчика импульсов.
После первичной поверки счетчика сумматор пломбируется с оттисками заводского клейма и знака поверки. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Счетчики выпускают левостороннего и правостороннего исполнения.
Базовая модификация счетчика выпускается со штуцерами, имеющими резьбу G11/4-B, по заказу счетчики могут поставляться со штуцерами, имеющими резьбу G1-B;
G%-B; G/2-B, М30х2.
Для подсоединения к централизованной системе учета расхода газа предусмотрена возможность установки на счетчик датчика импульсов, который поставляется по дополнительному заказу для исполнения ОМЕГА-Т. На лицевой стороне отсчетного устройства счетчика имеется гнездо для установки датчика импульсов. Общий вид счетчика с подключенным датчиком импульсов показан на рис. 2.
Датчик импульсов представляет собой электронное устройство с магниторезистором для формирования импульсов, в момент прохождения магнитного поля магнита, закрепленного на первичном барабане сумматора. Количество выходных сигналов датчика импульсов пропорционально объему газа, прошедшего через счетчик. После установки в счетчик, датчик импульсов пломбируется в месте подключения организацией по эксплуатации газового хозяйства. Схема пломбировки датчика импульсов представлена на рис. 4.
Рисунок 1 Общий вид счетчика.
Рисунок 2 Общий вид счетчика с датчиком импульсов

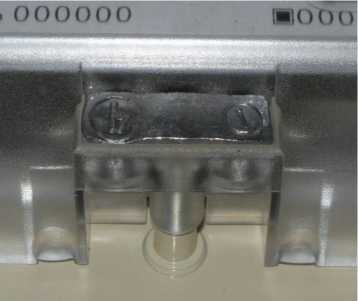

Рисунок 3 Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 4 Схема пломбировки датчика импульсов
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование параметра |
Типоразмер счетчика | ||
|
ОМЕГА; ОМЕГА-Т G1,6 |
ОМЕГА; ОМЕГА-Т G2,5 |
ОМЕГА; ОМЕГА-Т G4 | |
|
Максимальный расход Qмакс, м3/ч |
2,5 |
4,0 |
6,0 |
|
Номинальный расход Qhom, м3/ч |
1,6 |
2,5 |
4,0 |
|
Минимальный расход Qмин, м3/ч |
0,016 |
0,025 |
0,04 |
|
Пределы допускаемой основной относительной погрешности измерений объема, приведенного к стандартным условиям по температуре в диапазоне коррекции, в диапазоне расходов, (%): От Qmuh До 0, IQhom от 0,1Qhom до Qмaкс, включительно |
± 3,0 ± 1,5 | ||
|
Дополнительная относительная погрешность измерений, вызванная отклонением температуры измеряемого газа, в диапазоне температур рабочей среды от минус 20 до плюс 40 °С, вне диапазона температур от плюс 15 до плюс 25 °С, на каждые 10 °С отклонения от границ диапазонов температур, %, не более |
± 0,25 | ||
|
Диапазон коррекции по температуре, °С |
от -20 до +40 | ||
|
Дополнительная относительная погрешность измерений, вызванная отклонением температуры измеряемого газа на 1 °С, в диапазоне температур рабочей среды от минус 20 до минус 40 °С и от плюс 40 до плюс 50 °С, %, не более |
± 0,45 | ||
|
Максимальное избыточное рабочее давление, кПа |
5 | ||
|
Допускаемая потеря давления при Qмaкс, Па, не более |
200 | ||
|
Циклический объем, дм3 |
1,2 | ||
|
Емкость отсчетного устройства, м3 |
99999,999 | ||
|
Цена деления отсчетного устройства, дм3 |
0,2 | ||
|
Порог чувствительности счетчика, м3/ч, не более |
0,002 Qhom | ||
|
Диапазон температуры окружающей среды, °С |
от -40 до +50 | ||
|
Диапазон температуры рабочей среды, °С |
от -40 до +50 | ||
|
*Параметры датчика импульсов: напряжение, В ток потребления, мкА, не более вес одного импульса, м3 |
от 2,4 до 3,6 20 0,01 | ||
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
218 188 163 | ||
|
Межцентровое расстояние между штуцерами, мм |
110±0,2 | ||
|
Обозначение резьбы входного и выходного штуцеров |
G11/4-B, G1-B, G%-B, G^-B; М30х2 | ||
|
Масса, кг, не более |
1,8 | ||
|
Срок службы, лет, не менее |
20 | ||
|
* Датчик импульсов поставляется по дополнительному заказу. | |||
Знак утверждения типа
наносится на заводскую маркировочную табличку счетчика и на эксплуатационную документацию типографским способом.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
1 Счетчик газа объемный диафрагменный с термокорректором |
ОМЕГА (ОМЕГА Т) |
1 шт. |
|
2 Колпачок штуцера |
По спецификации заказа |
2 шт. |
|
3 Коробка |
ГЮНК.321311.003-03 |
1 шт. |
|
4 Фильтр-сетка |
По спецификации заказа |
1 шт. |
|
5 Датчик импульсов |
ГЮНК.428825.001 |
1 шт. по доп. заказу |
|
6 Паспорт |
ГЮНК.407260.005 ПС |
1 экз. |
|
7 Руководство по эксплуатации |
ГЮНК.407260.005РЭ |
1 экз. на партию |
|
8 Методика поверки |
ГЮНК.407260.005 МП с изменением № 2 |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний
ТУ 4213-005-45737844-05 Счетчики газа объемные диафрагменные с термокорректором
ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4). Технические условия
Другие Счетчики газа
