Магазины электрического сопротивления Р 054
| Номер в ГРСИ РФ: | 35897-07 |
|---|---|
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Для воспроизведения значений электрического сопротивления в цепях постоянного тока. Область применения: воспроизведение значений электрического сопротивления в лабораторных и производственных условиях. Могут применятся для настройки и испытаний систем и устройств, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35897-07 |
| Действует | по 21.11.2027 |
| Наименование | Магазины электрического сопротивления |
| Модель | Р 054 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b858d0d9-8bb1-9042-463f-ec7eff087b18 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4221-051-20883295-2006 |
| Класс СИ | 34.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 26.12.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 26.10.2017 |
| Номер сертификата | 29223 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1177 п. 09 от 26.12.201211 от 27.09.07 п.50 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА"), г. Екатеринбург
Россия
620027, ул.Марата, 17, тел.(3432) 45-64-18, факс 45-38-17, www.mikroakustika.ru, 620041, ул.Уральская, 27, E-mail: akustika@etel.ru
Поверка
| Методика поверки / информация о поверке | МИ 1695-87 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 178 (89%) |
| Неуспешных поверок (СИ непригодно) | 23 (11 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
35897-07: Описание типа
2024-35897-07-1.pdf
|
Скачать | 409.3 КБ | |
|
35897-07: Методика поверки
2022-mp35897-07.pdf
|
Скачать | 60.7 КБ |
Описание типа
Назначение
Магазины электрического сопротивления Р 054 ( далее по тексту - магазины) предназначены для воспроизведения значений электрического сопротивления в цепях постоянного тока.
Описание
Принцип действия магазинов основан на соединении в требуемой комбинации встроенных в магазин эталонных резисторов и воспроизведении выставленного значения сопротивления, отображаемого на дисплее, на выходных клеммах магазина. Встроенные в магазин эталонные резисторы разделены на семь групп. Требуемое значение сопротивления на выходе магазина набирается из этих резисторов с помощью релейной схемы, управляемой через микроконтроллер семью парами кнопок.
Конструктивно магазин состоит из передней панели, выполненной из алюминиевого сплава, к которой крепится блок электронных плат и рама. На передней панели расположены органы управления, индикации и присоединения. Электронные платы и расположенный на раме сетевой блок питания закрыты унифицированным корпусом из ударопрочного полистирола. На верхней и нижней панелях корпуса имеются вентиляционные отверстия, а на боковых стенках корпуса закреплена легкосъёмная ручка для переноски магазина. Задняя панель из полистирола крепится к раме двумя винтами и фиксирует корпус. На заднюю панель выведены зажим защитного заземления и вилка с держателем вставки плавкой для подсоединения шнура питания.
Магазины имеют 2 варианта исполнения, которые отличаются друг от друга тем, что у Р 054.2 предусмотрена возможность программирования с компьютера дополнительных функций через встроенный интерфейс RS - 232C, у модификации Р 054.1 такой возможности нет. Для обоих вариантов исполнения метрологические и основные технические характеристики остаются неизменными.
Программное обеспечение
Работа магазина осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от магазина не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части магазина, работая совместно, обеспечивают заявленные точности результатов измерений.
Встроенное ПО каждого экземпляра магазина содержит массивы (таблицы), учитывающие конструктивные особенности магазина и измерительного тракта конкретного магазина. С помощью этих таблиц осуществляется преобразование (в цифровую форму) мгновенных значений измеряемого сопротивления.
Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждой модификации магазина будет своим.
После изготовления магазина доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея магазина согласно таблице.
|
Магазин |
Наименован ие программног о обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификационн ый номер) программного обеспечения |
Цифровой идентификат ор программног о обеспечения |
Алгоритм вычисления цифрового идентификато ра |
|
Р 054.1 |
Р 054.1 |
54.1 |
2.04 | ||
|
Р 054.2 |
Р 054.2 |
54.2 |
2.04 |
Идентификационное наименование ПО появляется при включении магазина.
В комплект поставки магазин Р 054.2 входит ПО УПМ-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с магазина. Передача информации осуществляется только в одном направлении -от магазина к ЭВМ.
Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования магазина по его назначению.
ПО УПМ-1 не влияет на работу магазина, не изменяет встроенное ПО магазина. ПО УПМ-1 является метрологически незначимым.

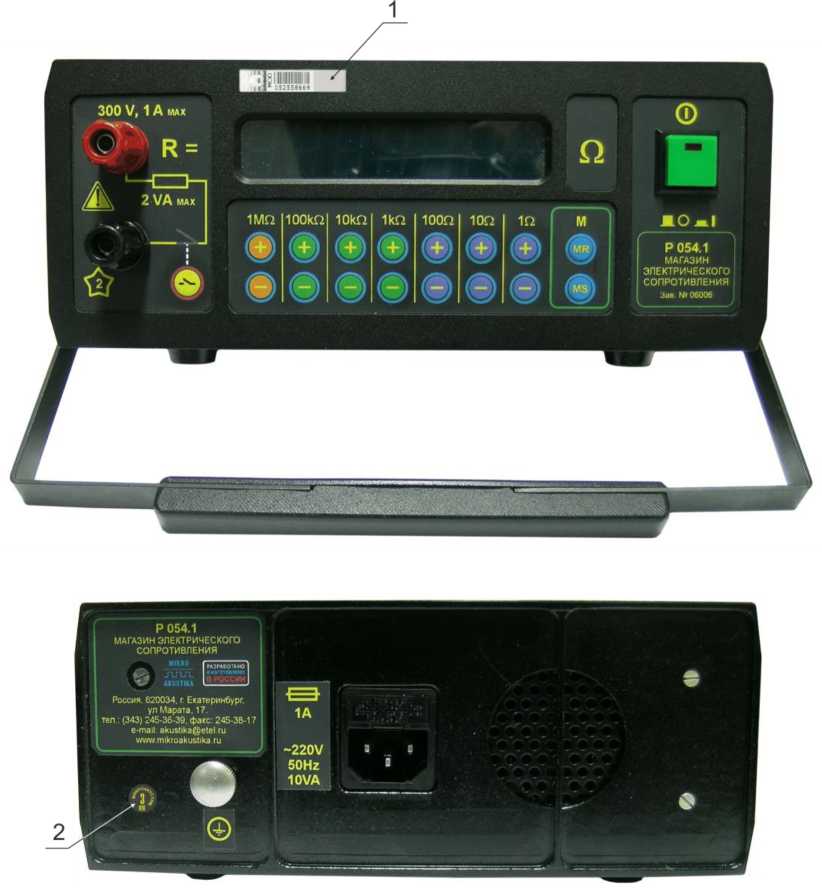

Рисунок 1. Внешний вид магазина.
Стрелками указаны: 1 - место нанесения поверительного клейма в виде наклейки; 2 - место заводского пломбирования.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых значений сопротивления. Ом |
от 1 до 9999999 |
|
Дискретность установки значений сопротивления, Ом |
1 |
|
Пределы допускаемого значения основной абсолютной погрешности воспроизведения значений сопротивления в диапазоне измерения сопротивления, Ом: | |
|
от 1 до 9 Ом от 10 до 99 Ом |
±(0,1 R вых.м + 0,5 Ом) ±(0,05 R вых.м + 0,5 Ом) |
|
Пределы допускаемого значения основной относительной погрешности воспроизведения значений сопротивления в диапазоне измерения сопротивления, %: | |
|
от 100 до 999 Ом от 1000 до 9999 Ом от 10000 до 99999 Ом от 100000 до 999999 Ом от 1000000 до 9999999 Ом |
± 0,5 ± 0,1 ± 0,1 ± 0,2 ± 0,5 |
|
Начальное сопротивление (при установленном значении R вых. м = 0 Ом), Ом, не более |
0,6 |
|
Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %. |
±0,05 основной погрешности на каждый 10 °С. |
|
Значение электрического напряжения прикладываемого к R вых. м, В, не более |
300 |
|
Мощность, рассеиваемая на Rвых. М, ВА, не более |
2 |
|
Мощность, потребляемая от сети питания, ВА, не более |
10 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Установленный срок службы, лет |
6 |
|
Габаритные размеры Р 054.1 (длина* ширина* высота) , мм, не более |
215x82x120 |
|
Габаритные размеры Р 054.2 (длина* ширина* высота) , мм, не более |
245x115x230 |
|
Масса Р 054.1, кг, не более |
1,8 |
|
Масса Р 054.2, кг, не более |
3,5 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия применения (светодиодный дисплей) - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
группа 4 по ГОСТ 22261-94 от минус 10 до плюс 40 90 при температуре плюс 30 °С от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность магазина.
Комплектность
|
Наименование изделия |
Обозначение |
Количество |
|
Магазин электрического сопротивления Р 054.1 | ||
|
1. Магазин электрического сопротивления Р 054.1 |
МКИЯ.422513.001-01 |
1 |
|
2. Шнур питания «Евростандарт» (КС-0,9) 10 А, 1,8 м |
1 | |
|
3. Вставка плавкая В112Б-1-1АБ |
1 | |
|
4. Магазин электрического сопротивления Р 054.1. Руководство по эксплуатации |
МКИЯ.422513.001-01 РЭ |
1 |
|
5. Магазин электрического сопротивления Р 054.1. Формуляр |
МКИЯ.422513.001-01 ФО |
1 |
|
6. Транспортная тара |
Р 054.1-Я1 |
1 |
|
Магазин электрического сопротивления Р 054.2 | ||
|
1. Магазин электрического сопротивления Р 054.2 |
МКИЯ.422513.001-02 |
1 |
|
2. Шнур питания «Евростандарт» (КС-0,9) 10 А, 1,8 м |
1 | |
|
3. Вставка плавкая ВП2Б-1-1АF |
1 | |
|
4. Магазин электрического сопротивления Р 054.2. Руководство по эксплуатации |
МКИЯ.422513.001-02 РЭ |
1 |
|
5. Магазин электрического сопротивления Р 054.2. Формуляр |
МКИЯ.422513.001-02 ФО |
1 |
|
6. Транспортная тара |
Р 054.2-Я1 |
1 |
|
7. Компакт-диск «Пакет программ УПМ» |
1 | |
|
8. Полный нуль-модемный кабель RS-232 |
1 | |
Сведения о методах измерений
МКИЯ.422513.001-01 РЭ «Магазины электрического сопротивления Р 054.1.
Руководство по эксплуатации».
МКИЯ.422513.001-02 РЭ «Магазины электрического сопротивления Р 054.2.
Руководство по эксплуатации».
Нормативные документы
ТУ 4221-051-20883295-2006 «Магазины электрического сопротивления Р 054.
Технические условия»;
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления;
Методические указания МИ 1695-87. ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.
