Датчики силоизмерительные ИВЭ-50-2

Назначение

Датчики силоизмерительные ИВЭ-50-2 (далее - датчики или датчики силы ИВЭ-50-2) предназначены для измерения и преобразования действующей на них силы в аналоговый электрический сигнал.

Описание

Конструктивно датчики силы ИВЭ-50-2 представляют собой балкообразную конструкцию с опорами под канат на концах и креплением на ложементе - тяге посередине.

Электрическое питание датчиков может осуществляться от автономного источника электрического питания или прибора ИВЭ-50-П (или другого вторичного прибора).

В качестве устройства электрического питания и управления датчиками, могут быть использованы интерфейс ИНТ-2 и персональный компьютер с программным обеспечением. Общий вид датчиков представлен на рисунке 1.

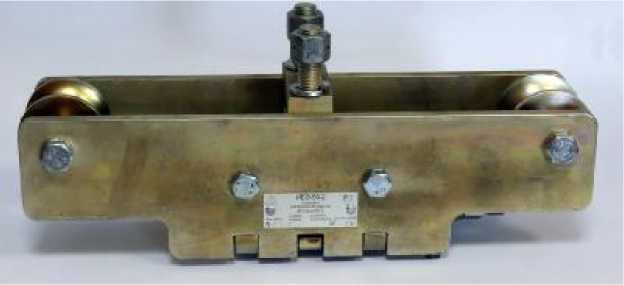

Рисунок 1 - Общий вид датчиков

Принцип действия датчиков силы ИВЭ-50-2 заключается в изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчиков, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Маркировочная табличка датчиков содержит:

- обозначение типа датчиков;

- номинальное усилие;

- обозначение уровня и вида взрывозащиты по ГОСТ Р 51330.0-99;

- торговую марку изготовителя;

- серийный номер;

- знак утверждения типа;

- год выпуска.

Знак поверки в виде наклейки наносится над маркировочной табличкой.

Конструкция датчиков обеспечивает ограничение доступа к электрическим схемам в целях предотвращения несанкционированной настройки, а пломбирование гаек крепления исключают вмешательства, которые могут привести к искажению результатов измерений.

Место пломбировки приведено на рисунке 2.

Место нанесения пломбы

Рисунок 2 - Место нанесения пломбы

Датчики выпускаются в 4 модификациях, отличающихся наибольшим пределом измере-

Датчики могут использоваться во взрывоопасной зоне при оснащении их искробезопасным электропитанием.

Датчики силы ИВЭ-50-2 имеют маркировку взрывозащиты, согласно требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99) для взрывозащищенного электрооборудования. Разрешение на применение № РРС 00-29462 от 16.05.2008. Срок действия разрешения до 16.05.2013.

Технические характеристики

1 Предел измеряемой силы на канате, кН:

- наибольший предел измерений (НПИ)                 100, 150, 300

2 Выходной сигнал, мА

3 Предел допускаемой приведенной погрешности измерения, % от НПИ

4 Максимальное значение силы на канате, после снятия которой сохраняются метрологические характеристики датчика, % от НПИ

5 Максимальная длина линии связи датчика со вторичным прибором, м

6 Параметры электрического питания датчика от внешнего источника постоянного тока:

- напряжение постоянного тока, В

- потребляемая мощность, Вт

7 Диапазон рабочих температур, °С                                от минус 40 до плюс 50

8 Относительная влажность воздуха при +25 °С, %

9 Габаритные размеры датчика силы, мм не более:

ИВЭ-50-2 Рном=10 тс и Рном=20 тс                                  290 х140х80

ИВЭ-50-2 Рном=30 тс и Рном=30 тс 32/38                             400x120x155

10 Масса, кг:

ИВЭ-50-2 Рном=10 тс и Рном=20 тс

ИВЭ-50-2 Рном=30 тс и Рном=30 тс 32/38

11 Вероятность безотказной работы за 2000 час

12 Средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на табличку, расположенную на корпусе датчика, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

Осуществляется в соответствии с документом МП 35924-07 "Датчики силоизмерительные ИВЭ-

50-2. Методика поверки", утвержденным ГЦИ СИ ФГУП «ВНИИМС» « 3 » сентября 2007 г. Основные средства поверки:

Машина силоизмерительная универсальная с предельной нагрузкой 50 тс, относительной погрешностью задания нагрузки ±1%.

Сведения о методах измерений

1336.91.00.00РЭ «Датчики силоизмерительные ИВЭ-50-2. Руководство по эксплуатации, инструкция по монтажу, паспорт», раздел 2 «Использование по назначению».

Нормативные документы

1 ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерения силы»

2 ТУ 3666-091-046777136-2006 «Датчики силоизмерительные ИВЭ-50-2»

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта
