Наборы мер длины концевые плоскопараллельные
| Номер в ГРСИ РФ: | 35954-07 |
|---|---|
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Для использования в качестве рабочих мер для регулировки и настройки показывающих измерительных приборов и для непосредственного измерения линейных размеров промышленных изделий, а так же в качестве образцовых мер для передачи размера единицы длины от первичного эталона концевым мерам меньшей точности и для поверки и градуировки измерительных приборов в машиностроении, приборостроении и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35954-07 |
| Действует | по 15.01.2028 |
| Наименование | Наборы мер длины концевые плоскопараллельные |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6bd3d0af-5a21-0d25-06bf-d76fcf9f8660 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 9038-90 |
| Класс СИ | 27.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 15.02.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 15.02.2018 |
| Номер сертификата | 29349 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 130 п. 09 от 15.02.201311 от 27.09.07 п.108 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-Производственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск
Россия
454126, ул.Худякова, 12 (454008, Свердловский тракт, 38), Юр. адрес: 456660, Челябинская обл., Красноармейский р-он, с.Миасское, территория ТОО СХП "Родниковское" . тел.(3512) 35-17-83, тел./факс 35-16-53, тел. 68-99-01 www.chiz.ru, E-mail: chiz tool@list
Поверка
| Методика поверки / информация о поверке | МИ 1604-87, МИ 2186-92, МИ 2079-90, ГОСТ 8.367-79 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
15066
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14703 (98%) |
| Неуспешных поверок (СИ непригодно) | 363 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
35954-07: Описание типа
2023-35954-07.pdf
|
Скачать | 425.3 КБ | |
|
35954-07: Методика поверки
2022-mp35954-07.pdf
|
Скачать | 76.3 КБ |
Описание типа
Назначение
Наборы мер длины концевых плоскопараллельных (далее - меры) предназначены для измерений длины и применения в качестве рабочих эталонов в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений.
Описание
Меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Меры могут иметь сквозные отверстия для соединения в блоки стяжками. Меры, входящие в наборы № 8 и № 9, а также меры длиной свыше 100 мм в наборе № 22, имеют два отверстия; защитные меры 50 мм и меры 51,4 и 71,5 мм в наборе № 22 - одно отверстие.
Меры изготавливаются из стали или твердого сплава.
Температурный коэффициент линейного расширения мер указывается в паспорте.
Меры используются по отдельности или в блоках путем притирки нескольких мер вместе.
Меры могут поставляться отдельными мерами или наборами.
Меры, поставляемые наборами, различаются количеством и номинальными размерами мер.
Меры выпускаются классов точности: 0, 1, 2, 3 по ГОСТ 9038-90.

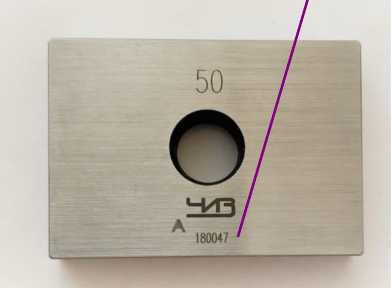

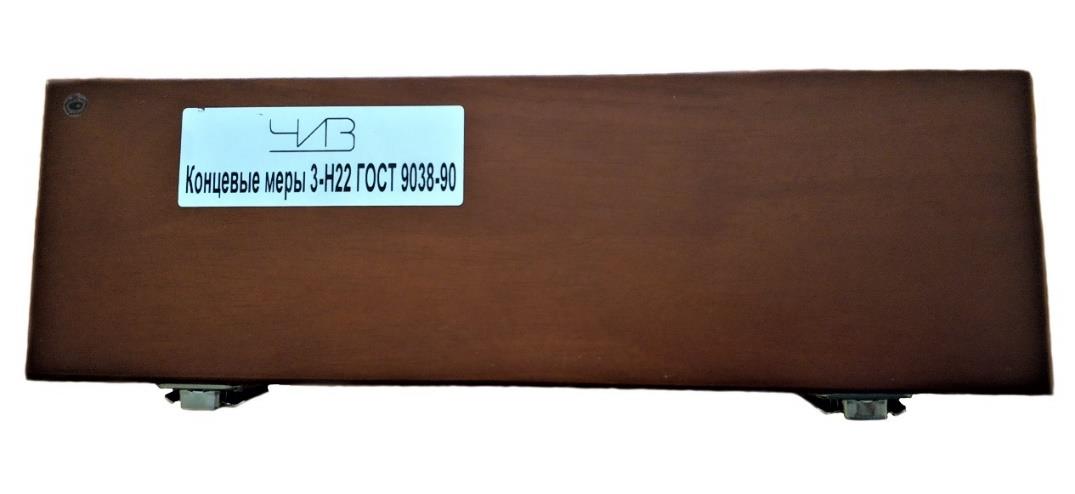

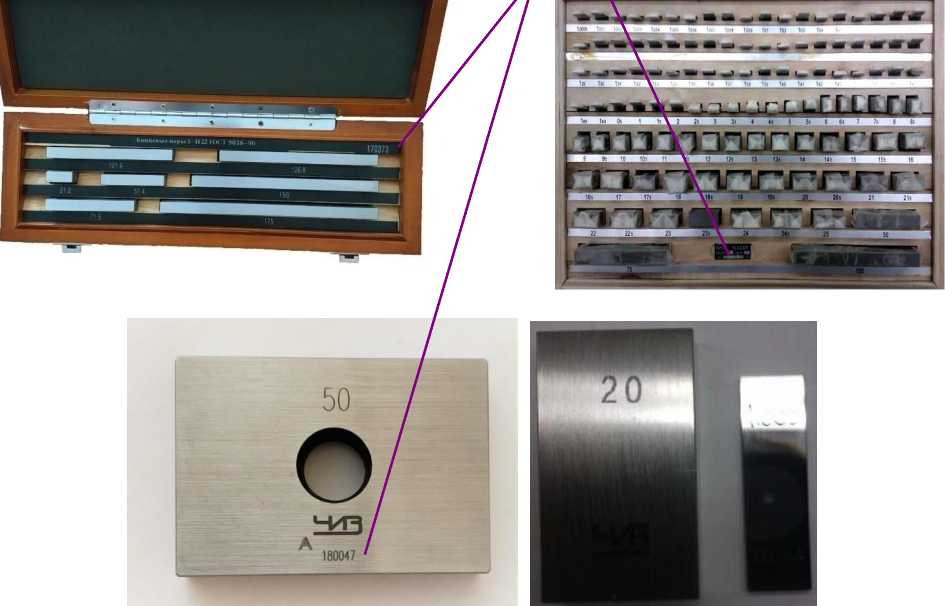

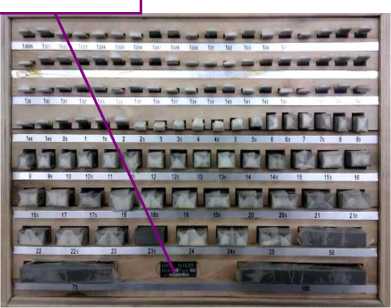

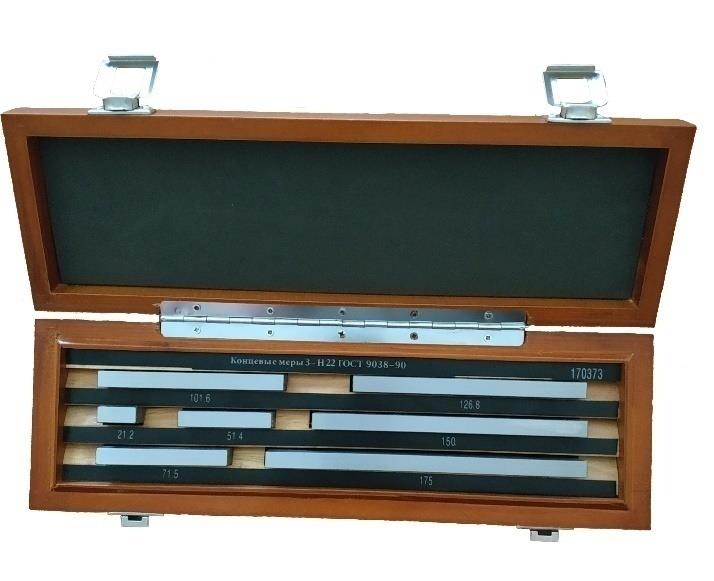

Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на маркировочную табличку, размещенную на внутренней панели футляра, и/или на отдельные меры методом гравировки. Защитные меры также имеют буквенное обозначение.
Нанесение знака поверки на меры и их пломбирование не предусмотрены.

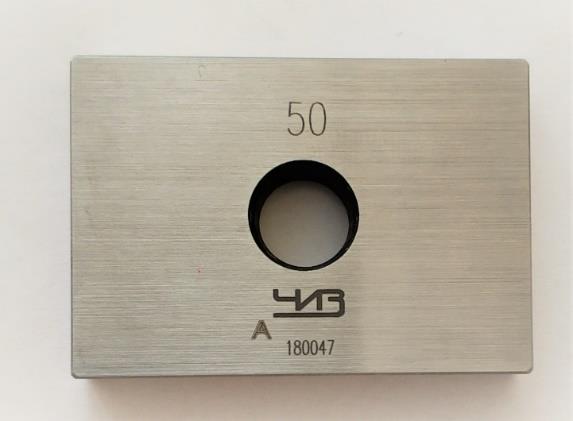

Место нанесения заводского номера

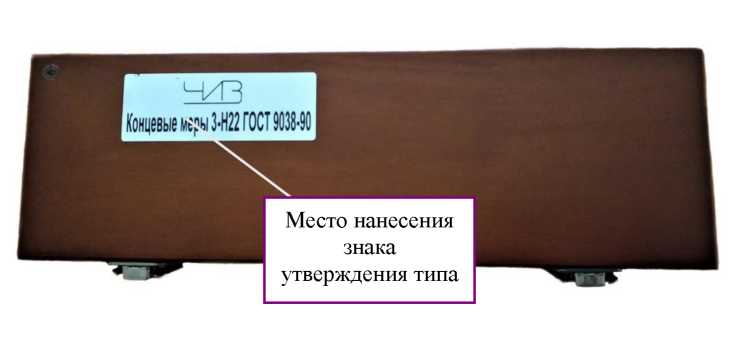

Рисунок 1 - Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Классы точности и номинальные значения длины концевых мер
|
Номер набора |
Количество мер в наборе, шт. |
Классы точности наборов из стали |
Классы точности наборов из твердого сплава |
Номинальные значения длины мер, мм |
Градация мер в наборе, мм |
Число мер, шт. |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
83 |
0, 1, 2, 3 |
1, 2, 3 |
1,005 |
- |
1 |
|
от 1 до 1,5 включ. |
0,01 |
51 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 10 включ. |
0,5 |
16 | ||||
|
от 20 до 100 включ. |
10 |
9 | ||||
|
2 |
38 |
1, 2, 3 |
1, 2, 3 |
1,005 |
- |
1 |
|
от 1 до 1,1 включ. |
0,01 |
11 | ||||
|
от 1,2 до 2 включ. |
0,1 |
9 | ||||
|
от 3 до 10 включ. |
1 |
8 | ||||
|
от 20 до 100 включ. |
10 |
9 | ||||
|
3 |
112 |
0, 1, 2, 3 |
1, 2, 3 |
1,005 |
- |
1 |
|
от 1 до 1,5 включ. |
0,01 |
51 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 25 включ. |
0,5 |
46 | ||||
|
от 30 до 100 включ. |
10 |
8 | ||||
|
4 |
11 |
0, 1, 2 |
- |
от 2 до 2,01 включ. |
0,001 |
11 |
|
5 |
11 |
0, 1, 2 |
- |
от 1,99 до 2 включ. |
0,001 |
11 |
|
6 |
11 |
0, 1, 2 |
0, 1 |
от 1 до 1,01 включ. |
0,001 |
11 |
|
7 |
11 |
0, 1, 2 |
0, 1 |
от 0,99 до 1 включ. |
0,001 |
11 |
|
8 |
10 |
0, 1, 2, 3 |
- |
50* |
- |
2 |
|
от 125 до 200 включ. |
25 |
4 | ||||
|
от 250 до 300 включ. |
50 |
2 | ||||
|
от 400 до 500 включ. |
100 |
2 | ||||
|
9 |
12 |
0, 1, 2, 3 |
- |
50* |
- |
2 |
|
от 100 до 1000 включ. |
100 |
10 | ||||
|
10 |
20 |
1, 2, 3 |
- |
от 0,1 до 0,29 включ. |
0,01 |
20 |
|
11 |
43 |
0, 1, 2, 3 |
- |
от 0,3 до 0,7 включ. |
0,01 |
41 |
|
от 0,8 до 0,9 включ. |
0,1 |
2 | ||||
|
12 |
74 |
- |
1, 2, 3 |
1,005 |
- |
1 |
|
от 0,9 до 1,5 включ. |
0,01 |
61 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 5 включ. |
0,5 |
6 | ||||
|
16 |
19 |
0, 1, 2 |
0, 1 |
от 0,991 до 1,009 включ. |
0,001 |
19 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
18 |
2 |
- |
1, 2, 3 |
11 |
- |
2 |
|
20 |
23 |
1, 2 |
- |
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
- |
23 |
|
21 |
20 |
1, 2 |
1, 2 |
5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
- |
20 |
|
22 |
7 |
3 |
3 |
21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
- |
7 |
|
* Защитные меры | ||||||
Таблица 2 - Допускаемые отклонения длины мер от номинальной при температуре 20 °С и
отклонения от плоскопараллельности измерительных поверхностей
|
Номинальные значения длины мер, мм |
Допускаемые отклонения, не более | |||||||
|
длины от номинального значения, ±, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
от 0,1 до 0,29 включ. |
- |
0,20 |
0,40 |
0,80 |
- |
0,16 |
0,30 |
0,30 |
|
св. 0,29 до 0,9 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 0,9 до 10 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 10 до 25 включ. |
0,14 |
0,30 |
0,60 |
1,20 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 25 до 50 включ. |
0,20 |
0,40 |
0,80 |
1,60 |
0,10 |
0,18 |
0,30 |
0,30 |
|
св. 50 до 75 включ. |
0,25 |
0,50 |
1,00 |
2,00 |
0,12 |
0,18 |
0,35 |
0,40 |
|
св. 75 до 100 включ. |
0,30 |
0,60 |
1,20 |
2,50 |
0,12 |
0,20 |
0,35 |
0,40 |
|
св. 100 до 150 включ. |
0,40 |
0,80 |
1,60 |
3,00 |
0,14 |
0,20 |
0,40 |
0,40 |
|
св. 150 до 200 включ. |
0,50 |
1,00 |
2,00 |
4,00 |
0,16 |
0,25 |
0,40 |
0,40 |
|
250 |
0,60 |
1,20 |
2,40 |
5,00 |
0,16 |
0,25 |
0,45 |
0,50 |
|
300 |
0,70 |
1,40 |
2,80 |
6,00 |
0,18 |
0,25 |
0,50 |
0,50 |
|
400 |
0,90 |
1,80 |
3,60 |
7,00 |
0,20 |
0,30 |
0,50 |
0,50 |
|
500 |
1,00 |
2,00 |
4,00 |
8,00 |
0,25 |
0,35 |
0,60 |
0,60 |
|
600 |
1,30 |
2,50 |
5,00 |
10,0 |
0,25 |
0,40 |
0,70 |
0,70 |
|
700 |
1,50 |
3,00 |
6,00 |
11,0 |
0,30 |
0,45 |
0,70 |
0,80 |
|
800 |
1,60 |
3,20 |
6,50 |
13,0 |
0,30 |
0,50 |
0,80 |
0,80 |
|
900 |
1,80 |
3,60 |
7,00 |
14,0 |
0,35 |
0,50 |
0,90 |
0,90 |
|
1000 |
2,00 |
4,00 |
8,00 |
16,0 |
0,40 |
0,60 |
1,00 |
1,00 |
Таблица 3 - Притираемость измерительных поверхностей мер
|
Класс точности |
Притираемость мер к нижним стеклянным плоским пластинам диаметром 60 мм * |
Притираемость мер друг к другу | |
|
из стали длиной от 0,6 до 100 мм |
из твердого сплава длиной от 0,99 до 100 мм | ||
|
0 |
Без интерференционных полос и оттенков при наблюдении в белом свете |
Усилие сдвига от 29,4 до 78,5 Н |
Усилие сдвига от 29,4 до 98,1 Н |
|
1, 2, 3 |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | ||
* Допуск плоскостности стеклянной пластины 0,03 мкм для класса точности 0; 0,1 мкм для классов точности 1, 2, 3
Таблица 4 - Изменение длины мер в течение года вследствие нестабильности материала
|
Класс точности |
Допускаемое изменение длины мер в течение года, мкм, не более |
|
0 |
(0,02+0,0005^ 1*) |
|
1, 2, 3 |
(0,05+0,001-1) |
|
* 1 - номинальная длина меры, мм | |
Таблица 5 - Размеры поперечного сечения мер
|
Номинальные значения длины мер, мм |
Размеры поперечного сечения, мм | |
|
длина |
ширина | |
|
от 0,1 до 0,20 включ. |
15-0,45 |
5-о,3 |
|
св. 0,20 до 0,29 включ. |
15-0,45 |
5-о,3 |
|
30-0,3 |
9-0,05 9-0,3 | |
|
св. 0,29 до 0,6 включ. |
20-0,3 | |
|
3О-о,3 | ||
|
св. 0,6 до 10,1 включ. |
3О-о,3 | |
|
св. 10,1 до 1000 включ. |
35-о,3 | |
Таблица 6 - Допуск перпендикулярности нерабочих поверхностей относительно измерительных поверхностей на длине меры
|
Номинальные значения длины мер, мм |
Допуск перпендикулярности, мкм |
|
от 10,5 до 25 включ. |
70 |
|
св. 25 до 60 включ. |
90 |
|
св. 60 до 150 включ. |
110 |
|
св. 150 до 400 включ. |
140 |
|
св. 400 до 1000 включ. |
180 |
Таблица 7 - Масса и габаритные размеры концевых мер
|
Номер набора |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
1 |
2,5 |
280x165x45 |
|
2 |
2,0 |
280x120x45 |
|
3 |
4,0 |
275x235x50 |
|
4 |
0,22 |
155x50x40 |
|
5 |
0,22 |
155x50x40 |
|
6 |
0,22 |
155x50x40 |
|
7 |
0,22 |
155x50x40 |
|
8 |
7,0 |
560x185x55 |
|
9 |
13,0 |
1060x250x70 |
|
10 |
0,2 |
120x70x25 |
|
11 |
0,4 |
160x105x40 |
|
12 |
2,5 |
280x165x45 |
|
16 |
0,3 |
155x70x40 |
|
18 |
0,22 |
155x50x40 |
|
20 |
0,3 |
130x70x40 |
|
21 |
3,5 |
405x145x50 |
|
22 |
2,4 |
235x127x45 |
|
Таблица 8 - Температурный коэффициент линейного расширения мер из твердого сплава | ||
|
Номинальные значения длины мер, мм |
Температурный коэффициент линейного расширения мер, мкм, на 1 м и 1 °С |
Класс точности |
|
от 2 до 5 включ. |
от 3,5 до 12,5 |
1, 2, 3 |
|
св. 5 до 10 включ. |
от 8 до 12,5 |
1 |
|
от 3,5 до 12,5 |
2, 3 | |
|
св. 10 до 25 включ. |
от 8 до 12,5 |
1, 2, 3 |
|
св. 25 до 100 включ. |
от 10,5 до 12,5 |
1, 2, 3 |
Температурный коэффициент линейного расширения мер из стали от 10,5 до 12,5 мкм на 1 м и 1 °С.
Таблица 9 - Основные технические характеристики мер
|
Наименование характеристики |
Значение |
|
Отклонения от плоскостности измерительных поверхностей мер длиной свыше 0,9 до 3 мм в свободном (непритертом) состоянии, мкм, не более |
2 |
|
Параметр шероховатости Rz измерительных поверхностей, мкм, не более |
0,063 |
|
Условия эксплуатации: - температура окружающего воздуха*, °С - относительная влажность воздуха, %, не более |
от +10 до +30 80 при температуре +25 °С |
|
Средний срок службы, лет |
3 |
|
* При учете температурного коэффициента линейного расширения мер | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на футляр набора методом тампопечати или в виде наклейки, как указано на рисунке 1.
Комплектность
Таблица 10 - Комплектность концевых мер
|
Наименование |
Обозначение |
Количество |
|
Набор мер длины концевых плоскопараллельных* |
- |
1 шт. |
|
Футляр** |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
* В соответствии с требованиями заказчика * * Для наборов | ||
Сведения о методах измерений
приведены в документе «Набор мер длины концевых плоскопараллельных. Паспорт», п. 6.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
Смотрите также
