Анализаторы размеров частиц лазерные HORIBA мод. LA 300, LA 950

Назначение

Анализаторы размеров частиц лазерные HORIBA модификаций LA-300, LA-950 (далее - анализаторы) предназначены для измерения дисперсных параметров (размеров частиц и функций распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.

Описание

Принцип действия основан на регистрации оптического излучения, рассеянного частицами в кювете анализатора. В качестве источника излучения используется лазерный диод с длиной волны 650 нм. В модификации LA-950 дополнительно применяется светодиод с длиной волны 405 нм. Излучение под разными углами регистрируется с помощью высокочувствительного многоэлементного детектора. По измеренной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчет распределения частиц по размерам.

Конструктивно анализаторы состоят из одного блока, в котором размещается оптико-аналитическая система и система пробоподготовки образцов в жидкости. Модификация LA-950 дополнительно может комплектоваться системами сухого диспергирования и диспергирования образцов в малых объёмах жидкости (от 35 до 55 см3).

Модификации отличаются диапазонами размеров частиц, габаритами, массой.

Питание анализаторов осуществляется от сети переменного тока.

Представление результатов измерений предусмотрено в виде таблиц и графиков.

Управление анализаторами осуществляется с помощью персонального компьютера посредством интерфейсов RS-232C (модификация LA-300) и USB (модификация LA-950).

LA-300

LA-950

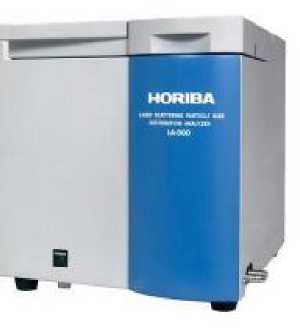

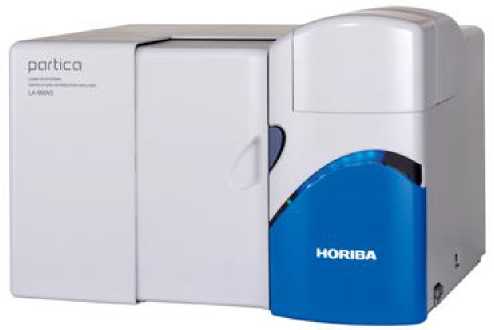

Рис. 1. Внешний вид анализаторов размеров частиц лазерных HORIBA

Технические характеристики

1. Диапазоны размеров частиц приведены в таблице 1.

Таблица 1

2. Пределы допускаемой относительной погрешности, %

Dio

D50

D90

Примечание. Di0- размер, определяющий границу, ниже которой находится 10 % частиц, мкм; D50 - размер, определяющий границу, ниже которой находится 50 % частиц (медианный диаметр), мкм; D90 - размер, определяющий границу, ниже которой находится 90 % частиц, мкм.

3. Габаритные размеры и масса приведены в таблице 2.

Таблица 2

4. Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

5. Наработка на отказ, ч, не менее

10 000

6. Средний срок службы, лет                                     10

7. Условия эксплуатации:

- диапазон температуры окружающей среды, °С          от 15 до 35

- диапазон относительной влажности, %                 от 10 до 85

- диапазон атмосферного давления, кПа                  от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1454-2012 «Анализаторы размеров частиц лазерные HORIBA мод. LA-300, LA-950. Методика поверки», утвержденному «24» декабря 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».

Основные средства поверки:

государственные стандартные образцы гранулометрического состава порошкообразных материалов ГСО 9362-2009 (КМК 018), ГСО 9368-2009 (КМК 110), ГСО 9371-2009 (СМС-ВНИИМ-750); государственный стандартный образец гранулометрического состава (монодисперсный полистирольный латекс) ГСО 7968-2001 (Д 050).

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации.

Нормативные документы

1. ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2. Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
