Модули измерительные удаленного ввода/вывода CC-Link, ST, MT
| Номер в ГРСИ РФ: | 36063-07 |
|---|---|
| Производитель / заявитель: | Фирма "Mitsubishi Electric", Япония |
|
36063-07: Описание типа
2013-36063-07.pdf
|
Скачать | 115.2 КБ |
Для измерения выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, и передачи информации в цифровом виде на центральный процессор контроллера, работают в составе систем управления с контроллерами программируемыми логическими MELSEC серий AnS, QnAS; System Q и FX, разработанных и изготавливаемых фирмой Mitsubishi Electric, Япония. Применяются в различных областях промышленности, для построения измерительных и управляющих систем распределенной структуры различного объема и сложности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36063-07 |
| Действует | по 02.04.2018 |
| Наименование | Модули измерительные удаленного ввода/вывода |
| Модель | CC-Link, ST, MT |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de0185a8-883d-8eae-4b8a-c8d22a125639 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2007 |
| Страна-производитель | Япония |
| Примечание | 02.04.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 02.04.2018 |
| Номер сертификата | 29463 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 337 п. 08 от 02.04.201312 от 11.10.07 п.93 |
Производитель / Заявитель
Фирма "Mitsubishi Electric", ЯПОНИЯ
Япония
Nagoya Works 5-1-14 Yada-Minami Higashi-ku, Nagoya 461-8670 (Himeji Works 840 Chivoda-Machi, Himeji, Hygo 670-8677)
Поверка
| Методика поверки / информация о поверке | МИ 2539-99 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
36063-07: Описание типа
2013-36063-07.pdf
|
Скачать | 115.2 КБ |
Описание типа
Назначение
Модули измерительные удаленного ввода/вывода CC-Link, ST, MT (далее по тексту -модули) предназначены для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, и передачи информации в цифровом виде на центральный процессор контроллера.
Описание
Модули представляют собой отдельные устройства в пластиковом корпусе с клеммами для подключения. Крепление модулей осуществляется на 35 мм DIN-рейку или базовое шасси. Группа модулей может объединяться в рабочую станцию. Рабочие станции не имеют собственного центрального процессора (ЦПУ) и имеют модуль для связи с основным ЦПУ.
Модули применяются для построения измерительных и управляющих систем распределенной структуры различного объема и сложности.
Общий вид модулей представлен на рисунке 1.

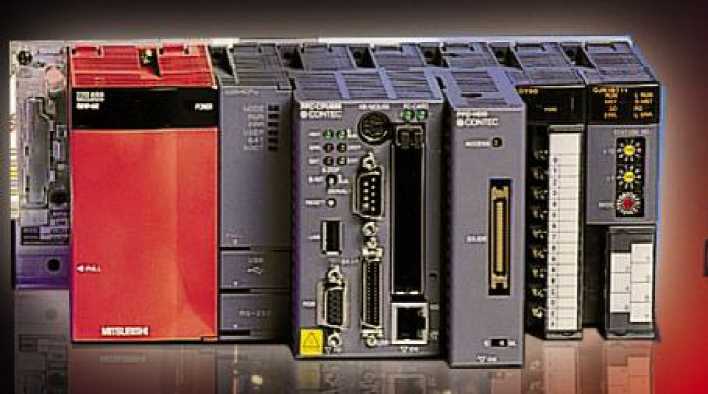

Рисунок 1 - Общий вид модулей
Программное обеспечение
Программное обеспечение (ПО) модулей можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
1 |
2 |
3 |
4 |
5 |
|
GX Configurator AD |
GX Configurator AD |
2.11 |
Не используется |
Не используется |
|
GX Configurator AP |
GX Configurator AP |
1.19 |
Не используется |
Не используется |
|
1 |
2 |
3 |
4 |
5 |
|
GX Configurator AS |
GX Configurator AS |
1.23 |
Не используется |
Не используется |
|
GX Configurator CC |
GX Configurator CC |
1.16 |
Не используется |
Не используется |
|
GX Configurator CT |
GX Configurator CT |
1.29 |
Не используется |
Не используется |
|
GX Configurator DA |
GX Configurator DA |
2.11 |
Не используется |
Не используется |
|
GX Configurator DN |
GX Configurator DN |
1.23 |
Не используется |
Не используется |
|
GX Configurator DN |
GX Configurator DN |
1.01 |
Не используется |
Не используется |
|
GX Configurator DP |
GX Configurator DP |
7.08 |
Не используется |
Не используется |
|
GX Configurator PN |
GX Configurator PN |
1.02 |
Не используется |
Не используется |
|
GX Configurator FL |
GX Configurator FL |
1.25 |
Не используется |
Не используется |
|
GX Configurator MB |
GX Configurator MB |
1.09 |
Не используется |
Не используется |
|
GX Configurator MB |
GX Configurator MB |
1.01 |
Не используется |
Не используется |
|
GX Configurator PT |
GX Configurator PT |
1.25 |
Не используется |
Не используется |
|
GX Configurator QP |
GX Configurator QP |
2.35 |
Не используется |
Не используется |
|
GX Configurator SC |
GX Configurator SC |
2.21 |
Не используется |
Не используется |
|
GX Configurator ST |
GX Configurator ST |
1.08 |
Не используется |
Не используется |
|
GX Configurator TC |
GX Configurator TC |
1.24 |
Не используется |
Не используется |
|
GX Configurator TI |
GX Configurator TI |
1.28 |
Не используется |
Не используется |
|
GX Converter |
GX Converter |
1.22 |
Не используется |
Не используется |
|
GX Developer |
GX Developer |
8.98 |
Не используется |
Не используется |
|
GX IEC Developer |
GX IEC Developer |
7.04 |
Не используется |
Не используется |
|
GX LogViewer |
GX LogViewer |
1.05 |
Не используется |
Не используется |
|
GX Simulator |
GX Simulator |
7.25 |
Не используется |
Не используется |
|
GX Works2 |
GX Works2 |
1.91 |
Не используется |
Не используется |
|
High Speed Data Logger Configuration Utility |
High Speed Data Logger Configuration Utility |
1.06 |
Не используется |
Не используется |
|
iQ Works |
iQ Works |
1.34 |
Не используется |
Не используется |
|
MX CommDTM Hart |
MX CommDTM Hart |
2.00 |
Не используется |
Не используется |
|
MX CommDTM Profibus |
MX CommDTM Profibus |
2.00 |
Не используется |
Не используется |
|
MX Component |
MX Component |
3.15 |
Не используется |
Не используется |
|
MX Configurator MC |
MX Configurator MC |
2.00 |
Не используется |
Не используется |
|
MX MAE Alarm Modem Software |
MX MAE Alarm Modem Software |
2.50 |
Не используется |
Не используется |
|
MX MES Interface |
MX MES Interface |
1.05 |
Не используется |
Не используется |
|
MX MES Interface IT |
MX MES Interface IT |
1.11 |
Не используется |
Не используется |
|
MX OPC Server |
MX OPC Server |
6.02 |
Не используется |
Не используется |
|
MX ProjxStudio |
MX ProjxStudio |
2.00 |
Не используется |
Не используется |
|
MX Sheet |
MX Sheet |
1.11 |
Не используется |
Не используется |
|
PX Developer |
PX Developer |
1.28 |
Не используется |
Не используется |
Технические характеристики
Основные метрологические характеристики модулей CC-Link, ST, MT приведены в
таблицах 2 - 4.
|
Таблица 2 - Основные метрологические характе |
ристики модулей серии CC-Link | |||
|
Измерительный модуль |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности в рабочем диапазоне |
|
1 |
2 |
3 |
4 |
5 |
|
AJ65VBTCU -68ADVN |
± 10 В |
± 4000 тех. ед. |
± 0,2 % |
± 0,3 % |
|
от 0 до 5 В от 1 до 5 В |
от 0 до 4000 тех. ед. | |||
|
AJ65VBTCU -68ADIN |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 4000 тех. ед. |
± 0,2 % |
± 0,3 % |
|
1 |
2 |
3 |
4 |
5 |
|
AJ65SBT-64AD |
± 10 В |
± 4000 тех. ед. |
± 0,2 % |
± 0,4 % |
|
от 0 до 5 В от 1 до 5 В |
от 0 до 4000 тех. ед. | |||
|
от 0 (4) до 20 мА | ||||
|
AJ65BT-64AD |
± 10 В от 0 до 10 В от 0 до 5 В от 0 до 1 В |
от 0 до 4000 тех. ед. ± 2000 тех. ед. |
- |
± 1 % |
|
± 20 мА от 0 до 20 мА от 4 до 20 мА | ||||
|
AJ65VBTCU -68DAVN |
± 4000 тех. ед. |
± 10 В |
± 0,2 % |
± 0,3 % |
|
от 0 до 4000 тех. ед. |
от 0 до 5 В от 1 до 5 В | |||
|
AJ65BT-64DAV |
± 2000 тех. ед. |
± 10 В |
- |
± 1 % |
|
AJ65BT-64DAI |
от 0 до 4000 тех. ед. |
от 4 до 20 мА | ||
|
AJ65SBT-62DA |
± 4000 тех. ед. |
± 10 В |
± 0,2 % |
± 0,4 % |
|
от 0 до 4000 тех. ед. |
от 0 до 5 В от 1 до 5 В | |||
|
от 0 до 4000 тех. ед. |
от 0(4) до 20 мА | |||
|
AJ65BT-68TD |
Сигналы от термопар (ТП): |
16 бит |
± 2,5 °С |
± 0,4 °С |
|
B: от 600 до 1700 °С | ||||
|
R, S: от 200 до 1600 °С |
± 2 °С |
± 0,4 °С | ||
|
K: от - 200 до 0 °С от 0 до 1200 °С |
± 0,25 % или 0,5 °С |
± 0,3 % от изм. ± 0,02 % от изм. | ||
|
E: от - 200 до 0 °С от 0 до 800 °С |
± 0,3 % от изм. ± 0,02 % от изм. | |||
|
AJ65BT-68TD |
J: от 750 до 1200 °С |
16 бит |
± 0,02 % от изм. | |
|
T: от - 200 до 0 °С от 0 до 350 °С |
± 0,3 % от изм. ± 0,02 % от изм. | |||
|
AJ65BT-64RD3 |
Сигналы от термопреобразователей сопротивления (ТС) Pt100 (а=0,00385 °C-1): от - 180 до 600 °С |
32 бита |
0,1 % |
0,25 % |
|
AJ65BT-64RD4 |
Таблица 3 - Основные метрологические характеристики модулей серии ST
|
Измерительный модуль |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности в рабочем диапазоне |
|
1 |
2 |
3 |
4 |
5 |
|
ST1AD2-V |
± 10 В |
± 4000 тех. ед. (16 бит, вкл. знак) |
± 0,2 % от диапазона |
± 0,4 % от диапазона |
|
от 0 до 10 В от 0 до 5 В от 1 до 5 В |
от 0 до 4000 тех. ед. (16 бит, включая знак) | |||
|
ST1AD2-I |
от 0 (4) до 20 мА |
|
1 |
2 |
3 |
4 |
5 |
|
ST1DA2-V |
± 4000 тех. ед. (16 бит, вкл. знак) |
± 10 В |
± 0,2 % от диапазона |
± 0,8 % от диапазона |
|
от 0 до 4000 тех ед. (16 бит, вкл. знак) |
от 0 до 10 В от 0 до 5 В от 1 до 5 В | |||
|
ST1DA2-I |
от 0 (4) до 20 мА | |||
|
ST1TD2 |
Сигналы от ТП: К: от - 270 до - 200 °С 1) от - 200 до 1200 °С 2) от 1200 до 1372 °С 1) |
± 20000 тех. ед. (16 бит, включая знак) |
- ± 2,0 °С - |
- ± 7,0 °С - |
|
Т: от - 270 до - 200 °С 1) от - 200 до - 350 °С 2) от 350 до 400 °С 1) |
- ± 2,0 °С - |
- ± 5,5 °С - | ||
|
Е: от - 270 до - 200 °С 1) от - 200 до - 900 °С 2) от 900 до 1000 °С 1) |
- ± 1,5 °С - |
- ± 5,5 °С - | ||
|
J: от - 210 до - 40 °С 1) от - 40 до 750 °С 2) от 750 до 1200 °С 1) |
- ± 1,0 °С - |
- ± 4,5 °С - | ||
|
B: от 0 до 600 °С 1) от 600 до 1700 °С 2) от 1700 до 1820 °С 1) |
- ± 3,5 °С - |
- ± 12,25 °С - | ||
|
R, S: от - 50 до 0 °С 1) от 0 до 1600 °С 2) от 1600 до 1768 °С 1) |
± 20000 тех. ед. (16 бит, включая знак) |
- ± 4,0 °С - |
- ± 12,75 °С - | |
|
N: от - 270 до - 200 °С от - 200 до 1250 °С от 1250 до 1300 °С |
- ± 2,5 °С - |
- ± 7,5 °С - | ||
|
от - 80 до 80 мВ |
± 0,16 мВ |
± 0,32 мВ | ||
|
ST1RD2 |
Сигналы от ТС: Pt 100, Pt 1000 (а=0,00385 °С-1): от - 180 до 600 °С |
- |
± 1,2 °С |
Примечания:
1) В указанных диапазонах погрешность не нормируется;
2) Рекомендуемый диапазон для применения термопары;
3) Погрешность канала компенсации температуры холодного спая не более 1,0 °C
Таблица 4 - Основные метрологические характеристики измерительных каналов модулей измерительных удаленного ввода/вывода серии MT
|
Измерительный модуль |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой погрешности в рабочем диапазоне |
|
MT-4AD-N |
от - 10 до 10 В от - 20 до 20 мА от 4 до 20 мА Сигналы от ТС: Pt100 (а=0,00385 °С-1): от - 180 до 600 °С |
от - 2048 до 2048 тех. ед. от - 2048 до 2048 тех. ед. от 0 до 2048 тех. ед. от - 1800 до 6000 тех. ед. (16 бит, включая знак) |
2,5 мВ |
|
5 мкА | |||
|
4 мкА | |||
|
0,125 °С | |||
|
MT-4DA |
± 2000 тех. ед. от 0 до 2000 тех. ед. (16 бит, включая знак) |
± 10 В ± 20 мА |
5 мкВ |
|
10 мкА | |||
|
MT-4DAV |
от 0 до 4000 тех. ед. |
от 0 до 10 В (16 бит, вкл. знак) |
2,5 мВ |
Примечание - Бинарные (дискретные) модули, источники питания, модули позиционирования, входящие в данную серию модулей, не являются измерительными компонентами и не требуют утверждения типа.
В состав модулей измерительных удаленного ввода/вывода могут входить модули, содержащие входы счета импульсов частотой до 200 кГц с погрешностью ± 1 импульс за период счета, для подсчёта количества импульсов, измерения периода сигнала и промежутка времени между двумя импульсами, режима позиционирования.
Рабочие условия применения:
- температура окружающего воздуха
от 0 до 55 (60) °С;
до 95% без конденсата;
от 86 до 106,7 кПа;
от -25°С до +75°С.
- относительная влажность
- атмосферное давление
- температура хранения
Габаритные размеры и масса модулей приведены в таблице 5.
Таблица 5 - Габаритные размеры, масса модулей
|
Модуль |
Габаритные размеры, мм |
Масса, кг |
|
AJ65VBTCU-68ADVN, AJ65VBTCU-68ADIN |
100 х 115 х 67 |
0,17 |
|
AJ65SBT-64AD, AJ65SBT-62DA |
118 х 50 х 40 |
0,2 |
|
AJ65BT-64AD, AJ65BT-64DAV, AJ65BT-64DAI, |
151,9 х 65 х 63 |
0,35 |
|
AJ65BT-64RD3, AJ65BT-64RD4 |
0,38 | |
|
AJ65BT-68TD |
0,4 | |
|
AJ65VBTCU-68DAVN |
41 х 115 х 63 |
0,16 |
|
Серия ST |
77,6 х 12,6 х 55,4 |
до 0,04 |
|
Серия MT |
56(76) х 114 х 60 |
до 0,225 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит: модуль, техническая документация.
Поверка
осуществляется в соответствии с документом МИ 2539-99 "ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки", с изменением № 1, утвержденным ГЦИ СИ ФГУП ВНИИМС 28.11.2011.
Перечень основных средств поверки:
- калибратор-вольтметр универсальный В1-28 (пределы допускаемой основной погрешности: в диапазоне от 0 до 24 мА ± (0,01 %1и + 0,0015 %1д) - в режиме измерений; ±(0,006 %1и + 0,002 %1д) - в режиме воспроизведений; в диапазоне от 0 до 0,2 В ± (0,003 %ии + 0,002 %ид) - в режиме воспроизведений; в диапазоне от 0 до 20 В ± (0,003 %ии + 0,0003 %ид) в режиме измерений и воспроизведений);
- магазин сопротивлений МСР-60М (диапазон воспроизведений сопротивления от 0 Ом до 10 кОм, класс точности 0,02).
Сведения о методах измерений
Методы измерений изложены в документе «Модули измерительные удаленного вво-да/вывода CC-Link, ST, MT. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и ме-
( МЭК 61131-2) тоды испытаний
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие тех
нические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Смотрите также
