Анализаторы спектра N9320A, N9320B
| Номер в ГРСИ РФ: | 36131-09 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Для измерений спектральных характеристик сигналов в диапазоне частот 9 кГц...3,0 ГГц. Область применения - контроль и настройка в лабораторных условиях различных типов оборудования в отраслях теле- и радиовещания, связи и телекоммуникаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36131-09 |
| Действует | по 13.10.2019 |
| Наименование | Анализаторы спектра |
| Модель | N9320A, N9320B |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7584969b-bb68-dfc8-c17c-3ddc6581b534 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.01 |
| Год регистрации | 2009 |
| Страна-производитель | Китай |
| Примечание | 13.10.2014 продлен срок свидетельства25.08.2014 Изменения в названии организацииВзамен № 36131-07 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 13.10.2019 |
| Номер сертификата | 36358 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1602 п. 08 от 13.10.2014Приказ 1295 п. 54 от 25.08.201409 от 17.09.09 п.366 |
Производитель / Заявитель
Фирма "Keysight Technologies Company Ltd.", Китай; Фирма "Agilent-Qianfeng Electronic Technologies (Chengdu) Co., Ltd.", Китай (срок свидетельства: 01.10.2014 г.)
Китай
Qianfeng Hi-Tech Industry Park, Chengdu Hi-Tech Industrial Development Zone (West District), Chengdu, 611731 Р.R.С.
Поверка
| Методика поверки / информация о поверке | МП 36131-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 635 (94%) |
| Неуспешных поверок (СИ непригодно) | 37 (6 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
36131-09: Описание типа
2014-36131-09.pdf
|
Скачать | 151.7 КБ | |
|
36131-09: Методика поверки
2022-mp36131-09.pdf
|
Скачать | 74.7 КБ |
Описание типа
Назначение
Анализаторы спектра N9320A, N9320B (далее по тексту - анализаторы) предназначены для измерений спектральных характеристик сигналов в диапазоне частот от 9 кГц до 3,0 ГГц.
Описание
Приборы представляют собой анализаторы спектра последовательного действия и являются сложными цифровыми радиоэлектронными устройствами настольного исполнения. Принцип работы анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту, последующей его обработкой с помощью аналогово-цифрового преобразователя и отображении результатов измерений на жидкокристаллическом индикаторе. Гетеродин анализатора и схема формирования частотных меток являются полностью синтезированными, источником опорной частоты служит кварцевый генератор 10 МГц.
Опциональными возможностями данного типа анализаторов являются:
- предусилитель для увеличения чувствительности;
- следящий генератор в диапазоне частот от 9 кГц до 3 ГГц.
На передней панели анализаторов находятся жидкокристаллический индикатор, кнопки и регуляторы для управления и выбора режимов работы, входной разъем анализатора и выходной разъем следящего генератора, разъём интерфейса USB. На задней панели находятся: разъём для подключения адаптера сети переменного тока, разъемы интерфейсов USB и LAN, выход внутренней опорной частоты и вход для внешней опорной частоты.
Полученные на анализаторах спектрограммы могут быть сохранены в различных форматах на внешний носитель USB , а также переданы на компьютер через интерфейс.
Внешний вид анализаторов с указанием место нанесения знака об утверждении типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака , утверждения типа
Рисунок 1

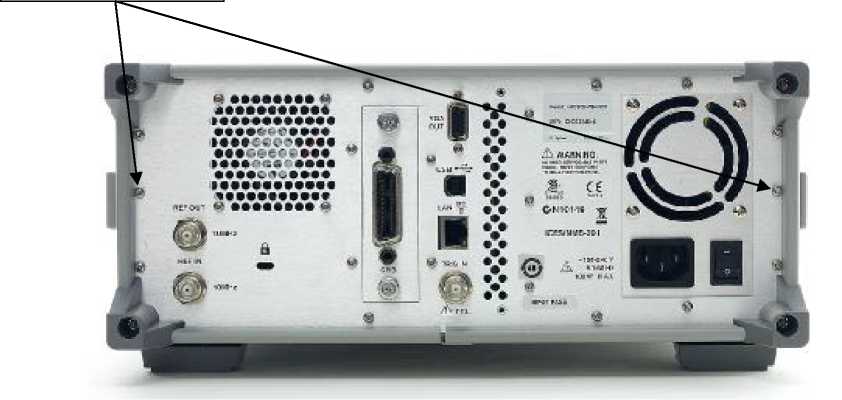

Место пломбировки
Программное обеспечение
Анализаторы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО для анализаторов спектра N9320A/B |
N9320B RF Spectrum Analyzer Firmware |
B.03.51 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
|
Таблица 2 - Метрологические ха |
рактеристики анализаторов | |
|
Наименование характеристики |
Значение характеристики для моделей | |
|
N9320A |
N9320B | |
|
Частотные характеристики | ||
|
Диапазон частот |
от 9 кГц до 3 ГГц | |
|
Предел допускаемой относительной погрешности опорного кварцевого генератора 10 МГц |
±Г10-6/год | |
|
Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркера |
± (боп • Гизм+ 0,01- SPAN + 0,2 • RBW + SPAN/ 460), где: Гизм- измеренное значение частоты. SPAN - полоса об зора анализатора; RBW- полоса пропускания анализатора | |
|
Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера |
± (боп • Гизм+ R) | |
|
Наименование характеристики |
Значение характеристики для моделей | |
|
N9320A |
N9320B | |
|
Разрешение частотомера, R |
0,1 Гц, 1 Гц, 10 Гц, 100 Гц, 1 кГц | |
|
Полоса обзора |
нулевая полоса обзора, от 100 Гц до максимальной частоты, с шагом 1 Гц |
нулевая полоса обзора, от 1 кГц до максимальной час тоты, с шагом 1 Гц |
|
Пределы допускаемой абсолютной погрешности установки полосы обзора |
±(0,01-SPAN+2- SPAN/ 460) |
± (SPAN/ 460) |
|
Полоса пропускания |
от 10 Гц до 1 М |
Гц с шагом 1, 3, 10 |
|
Пределы допускаемой относительной погрешности установки полосы пропускания по уровню минус 3дБ |
± 5 % при полосе пропуска ния от 10 до 300 Гц ± 20 % при полосе пропуска ния от 1 кГц до 1 МГц |
± 5 % |
|
Коэффициент прямоугольности: 60 дБ/3дБ |
5:1 при полосе пропускания от 10 до 300 Гц 15:1 при полосе пропускания от 1 кГц до 1 МГц |
5:1 |
|
Диапазон и дискретность установки полос видеофильтра (VBW) |
от 1 Гц до 3 М |
Гц с шагом 1-3-10 |
|
Спектральная плотность мощности фазовых шумов при отстройке, не более: - на 10 кГц - на 100 кГц - на 1 МГц |
минус 90 дБн/Гц минус 102 дБн/Гц минус 110 дБн/Гц |
минус 90 дБн/Гц минус 102 дБн/Гц минус 112 дБн/Гц |
|
Предел допускаемого значения девиации паразитной ЧМ при развертке 0,1 с |
100 Гц |
150 Гц |
|
Амплитудные характеристики | ||
|
Диапазон измерений |
от среднего уровня собственных шумов до 30 дБмВт | |
|
Максимальная средняя мощность непрерывного сигнала (ослабление входного аттенюатора более 10 дБ) |
40 дБмВт | |
|
Максимальная постоянная составляющая |
± 50 В постоянного тока | |
|
Средний уровень собственных шумов (полоса пропускания 10 Гц, полоса видеофильтра 1 Гц, ослабление входного аттенюатора 0, к входу анализатора подключена согласованная нагрузка 50 Ом, детектор- sample) |
Диапазон частот: от 9 до 100 кГц от 100 кГц до 1 МГц от 1 до 10 МГц от 10 МГц до 3 ГГц от 100 кГц до 1 МГц от 1 до 10 МГц от 10 МГц до 3 ГГц |
Предусилитель выключен: менее минус 94 дБмВт менее (-94-3f/(100 кГц)) дБмВт менее минус 124 дБмВт менее (-130+3-f/(1 ГГц)) дБмВт Предусилитель включен: (опция) минус (-108-3f/(100 кГц)) дБмВт менее минус 142 дБмВт менее (-148+3f/(1 ГГц)) дБмВт, f- установленное значение частоты в ГГц |
|
Наименование характеристики |
Значение характеристики для моделей | |
|
N9320A |
N9320B | |
|
Диапазон установки опорного уровня |
Предусилитель выключен: от минус 60 до плюс 30 дБмВт Предусилитель включен (опция): от минус 100 до плюс 10 дБмВт | |
|
Неравномерность АЧХ в диапазоне частот относительно уровня на 50 МГц при ослаблении входного аттенюатора 10 дБ |
Предусилитель выключен | |
|
± 0,8 дБ от 100 кГц до 3 ГГц |
± 0,5 дБ от 100 кГц до 2 ГГц ± 0,7 дБ от 2 до 3 ГГц | |
|
Предусилитель включен | ||
|
± 1,5 дБ от 1 МГц до 3 ГГц |
± 0,6 дБ от 1 МГц до 2 ГГц ± 0,8 дБ от 2 до 3 ГГц | |
|
Пределы допускаемой абсолютной погрешности измерения уровня синусоидального сигнала в диапазоне от 0 до минус 50 дБмВт маркером анализатора спектра в диапазоне частот от 10 до 3000 МГц |
± 2 дБ |
± 1,5 дБ |
|
Входной аттенюатор | ||
|
Диапазон |
от 0 до 70 дБ с шагом 1 дБ | |
|
Пределы допускаемой погрешности из-за переключения входного аттенюатора на частоте 50 МГц |
± (0,3 + 0,01 • А) дБ, А - установленное значение ослабления |
± 0,4 дБ |
|
Гармонические искажения при уровне сигнала на смесителе не более минус 30 дБмВт в диапазоне частот, не более |
минус 65 дБн (от 10 до 500 МГц) минус 73 дБн (от 0,5 до 3 ГГц) |
минус 60 дБн (от 10 до 200 МГц) минус 65 дБн (от 0,2 до 0,5 ГГц) минус 73 дБн (от 0,5 до 3 ГГц) |
|
Негармонические искажения при уровне сигнала на смесителе не более минус 30 дБм, не более |
минус 60 дБн | |
|
Уровень сигналов комбинационных частот, не более (к входу анализатора подключена согласованная нагрузка 50 Ом) |
минус 80 дБмВт |
минус 83 дБмВт |
|
Уровень интермодуляционных искажений третьего порядка, не более (при уровне сигнала на смесителе минус 30 дБмВт) |
минус 70 дБн | |
|
Следящий генератор (опция) | ||
|
Количество точек развертки |
461 | |
|
Наименование характеристики |
Значение характеристики для моделей | |
|
N9320A |
N9320B | |
|
Частота |
от 9 кГц до 3 ГГц | |
|
Диапазон установки выходного уровня/ шаг |
от 0 до минус 30 дБмВт / 0,1 дБ | |
|
Пределы допускаемой относительной погрешности установки уровня на частоте 50 МГц |
± 0,8 дБ |
± 0,75 дБ |
|
Неравномерность АЧХ на уровне 0 дБм относительно 50 МГц: - в диапазоне частот от 100 кГц до 10 МГц - в диапазоне частот от 10 МГц до 3 ГГц |
± 3 дБ ± 2 дБ | |
|
КВСН выхода, не более |
1,5 в диапазоне частот от 100 кГц до 3 ГГц | |
|
Выходной разъем |
N- тип «розетка», 50 Ом | |
|
Синхронизация | ||
|
Вид синхронизации Режим |
авто, видео, внешняя, импульсивная однократный, непрерывный | |
|
Дисплей |
цветной ЖКИ, VGA; разрешение 640 х 480 | |
|
Внутренняя память |
16 Мбайт | |
|
Вход/Выход | ||
|
ВЧ вход |
N-тип «розетка», 50 Ом | |
|
КСВН входа |
не более 1,5 в диапазоне частот от 100 кГц до 3 ГГц | |
|
Выход сигнала калибратора |
частота 50 МГц уровень минус 10 дБмВт разъем: BNC «розетка» 50 Ом | |
|
Вход сигнала опорной частоты |
уровень: от минус 5 до плюс 10 дБм разъем: BNC «розетка» 50 Ом | |
Таблица 3 - Технические характеристики анализаторов
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха - атмосферное давление |
от 15 до 25 °С от 30 до 80 % от 84 до 106 кПа |
|
Условия хранения/ транспортирования - температура окружающего воздуха - относительная влажность окружающего воздуха |
от минус 20 до плюс 70 °С не более 90 % |
|
Напряжение и частота переменного тока сети электропитания |
от 100 до 240 В, от 50 до 60 Гц |
|
Потребляемая мощность, не более |
65 В^А |
|
Время самопрогрева |
45 минут |
|
Масса с опциями, не более |
9,1 кг |
|
Геометрические размеры (ширина х высота х длина) (без ручки и амортизаторов) |
320 х 133 х 400 мм |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на лицевую панель анализаторов специальным штампом.
Комплектность
Комплект поставки приведен в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Анализатор спектра N9320A (или N9320B - по заказу) |
1 |
|
Адаптер для питания от сети переменного тока |
1 |
|
Сетевой шнур |
1 |
|
Руководство по эксплуатации |
1 |
|
Упаковочная коробка |
1 |
|
Паспорт |
1 |
Поверка
осуществляется в соответствии с документом МП 36131-09 (Раздел «Поверка прибора» Руководства по эксплуатации «Анализаторы спектра N9320A, N9320B. Руководство по эксплуатации»), согласованным с руководителем ФГУ «РОСТЕСТ-МОСКВА» 11 августа 2009 г.
Основные средства поверки:
- стандарт частоты Ч1-50 (рег. № 4688-75), пределы допускаемой относительной погрешности воспроизведения частоты ± 10-10;
- ваттметр поглощаемой мощности М3-90 (рег. № 11480-88): диапазон рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от 140-7 до 1-10’2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %;
- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83), диапазон измерений от 0,005 Гц до 1500 МГц, пределы допускаемой относительной погрешности опорного генератора ± 540-10;
- генератор сигналов высокочастотный Г4-80 (рег. № 3872-73), диапазон рабочих частот от 2,56 до 4 ГГц; диапазон установки уровня от 10-3 до 10-15 Вт;
- набор мер комплексного коэффициента передачи ДК2-70 (рег. № 10692-86), диапазон рабочих частот от 0,01 до 3 ГГц; пределы допускаемой погрешности: ± 0,15 дБ - аттенюатор 10 дБ, ± 0,20 дБ - аттенюатор 20 дБ, ± 0,25 дБ - аттенюатор 30 дБ;
- генератор сигналов высокочастотный Г4-201/1 (рег. №19038-99), диапазон рабочих частот от 0,1 до 2560 МГц; выходной уровень от минус 145 дл плюс 6 дБв; уровень фазового шума на частоте 1 ГГц: при отстройке ± 10 кГц не более минус 130 дБн/Гц, при отстройке ± 100 кГц не более минус 140 дБн/Гц, при отстройке ± 1 МГц не более минус 145 дБн/Гц;
- ваттметр поглощаемой мощности М3-90 (рег. №11477-88), диапазон рабочих частот от 0,02 до 17,85 ГГц, диапазон измерений от 10-7 до 10-2 Вт; пределы допускаемой относительной погрешности ± 4 %;
- вольтметр диодный компенсационный В3-49 (рег. № 5477-76), диапазон рабочих частот от 0,02 до 17,85 ГГц, диапазон рабочих частот от 0,02 до 1000 МГц, диапазон измерений напряжения от 10 мВ до 100 В; пределы допускаемой относительной погрешности ± 0,2 %;
- измеритель комплексных коэффициентов передачи Р4-11 (рег. № 3803-73), диапазон рабочих частот от 1 до 1250 МГц, пределы допускаемой относительной погрешности измерений КСВ ± 5 %;
- измеритель комплексных коэффициентов передачи Р4-23 (рег. № 6044-77), диапазон рабочих частот от 1 до 4 ГГц, пределы допускаемой относительной погрешности измерений КСВ ± 5 %;
- фильтры нижних частот из комплекта измерителя полных сопротивлений P3-34 (рег. № 2854-72): от 32 до 53 МГц, от 86 до 152 МГц, от 390 до 600 МГц, от 620 до 1000 МГц.
Сведения о методах измерений
Анализаторы спектра N9320A, N9320B. Руководство по эксплуатации.
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
