Дозаторы автоматические и механические одноканальные BIOHIT
| Номер в ГРСИ РФ: | 36152-12 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "Sartorius Biohit Liquid Handling Oy", Финляндия |
Для отбора и дозирования жидкостей, динамическая вязкость которых не превышает 1,3*10^(-3) Па*с в научно-исследовательских и производственных лабораториях, медицинских учреждениях, а также в химической, фармацевтической, микробиологической промышленностях и других объектах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36152-12 |
| Действует | по 20.11.2022 |
| Наименование | Дозаторы автоматические и механические одноканальные |
| Модель | BIOHIT |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a8a2d46c-893c-7cb0-f68e-047da0274b6d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Финляндия |
| Примечание | 20.12.2012 утвержден вместо 36152-07 |
| Информация о сертификате | |
| Срок действия сертификата | 20.12.2017 |
| Номер сертификата | 49017 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1141 п. 06 от 20.12.201212д от 25.10.07 п.89 |
Производитель / Заявитель
Фирма "Sartorius Biohit Liquid Handling Oy", Финляндия.
Финляндия
FI-008800, Хельсинки. Тел.+358 9 773 861 Факс +358 9 773 86 205
Поверка
| Методика поверки / информация о поверке | МП 56-241-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
471031
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 451671 (96%) |
| Неуспешных поверок (СИ непригодно) | 19360 (4 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
36152-12: Описание типа
2017-36152-12.pdf
|
Скачать | 109.9 КБ | |
|
36152-12: Методика поверки
2023-mp36152-12.pdf
|
Скачать | 396.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дозаторы автоматические и механические одноканальные BIOHIT предназначены для отбора, дозирования и розлива жидкостей объемом от 0,1 мкл до 50 000 мкл, динамическая вязкость которых не превышает 1,3-10’3Па-с.
Описание
Принцип действия дозаторов основан на создании в наконечнике дозатора попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем определяется диаметром поршня и величиной его перемещения, которое регулируется изменением положения поршня с помощью регулировочного барабана через винтовую передачу для механических дозаторов и заданием с помощью клавиатуры и отображением на жидкокристаллическом дисплее для электронных дозаторов.
Дозаторы механические выпускаются в 80 модификациях, дозаторы автоматические выпускаются в 26 модификациях, отличающихся диапазонами дозирования, способом отображения информации об объеме дозирования, вариантами исполнения корпуса и назначением.
Установленное значение объема дозы дозаторов с варьируемым объемом доз отображается на дисплее, встроенном в корпус дозаторов, а значение номинальной дозы дозаторов с фиксированным объемом дозирования маркируется на их корпусе.
Дозаторы автоматические обеспечивают выполнение разведения, прямого и многократного дозирования, механические - только прямого и обратного дозирования.
Дозаторы автоматические позволяют задать до девяти значений скорости дозирования.
Дозаторы оснащены системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Программное обеспечение
Дозаторы автоматические оснащены встроенным программным обеспечением, не связанным с процедурой обработки данных. Основные функции программного обеспечения: контроль работы поршневого устройства, вывод данных на дисплей.
Программное обеспечение дозаторов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения, защитной пломбой.
Обновление программного обеспечения в процессе эксплуатации дозаторов не предусмотрено.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
лист № 2
всего листов 5
Фотографии внешнего вида дозаторов представлены на рисунках 1а - 1б.

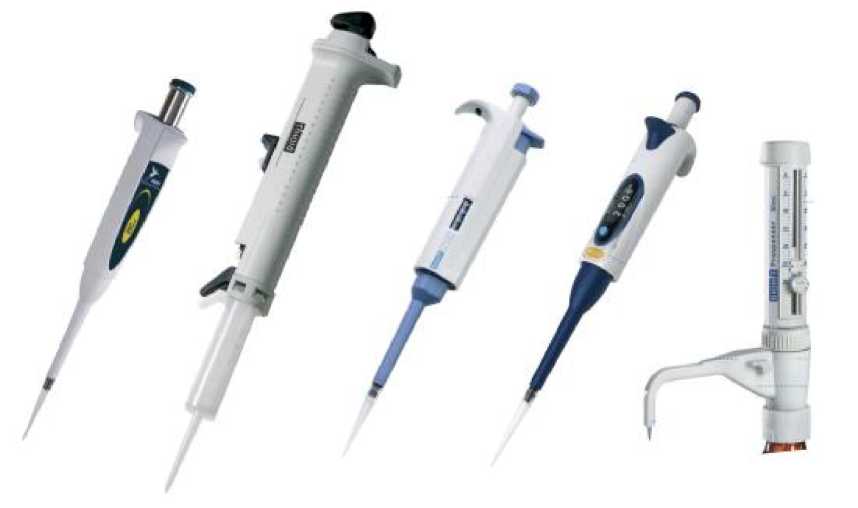

Рис. 1а - Дозатор механический одноканальный

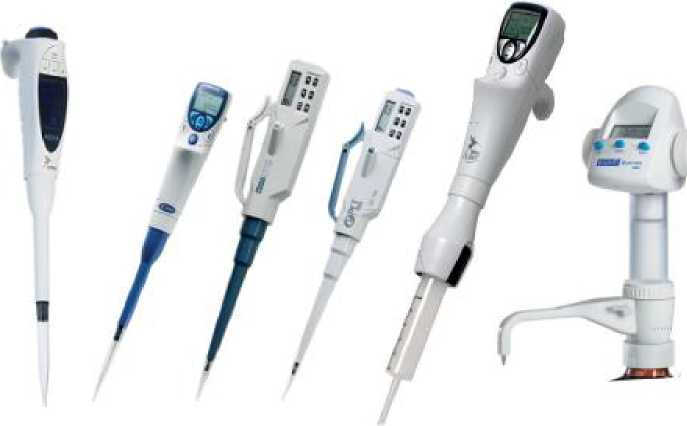

Рис. 1б - Дозатор автоматический одноканальный
Технические характеристики
|
Исполнение дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Допускаемое относительное отклонение среднего арифметического значения фактического объема дозы от номинального, % при температуре (22± 2) оС |
Допускаемое относительное среднеквадратиче ское отклонение фактического объема дозы, %, при температуре (22±2) оС |
|
1 |
2 |
3 |
4 |
5 |
|
Дозаторы механические с фиксированным объемом дозирования |
5 |
- |
±1,3 |
1,2 |
|
10 |
- |
±0,8 |
0,8 | |
|
20 |
- |
±0,6 |
0,5 | |
|
25,50,100 |
- |
±0,5 |
0,3 | |
|
200 |
- |
±0,4 |
0,3 | |
|
250,500,1000 2000,5000 |
- |
±0,3 |
0,3 | |
|
10000 |
- |
±0,6 |
0,3 | |
|
Дозаторы механические с варьируемым объемом дозирования |
0,1...2,5 |
0,05 |
±(12,0.2,5) |
(6,0.2,0) |
|
0,1...3,0 |
0,002 |
±(10,0.1,3) |
(6,0.0,8) | |
|
0,5.10 |
0,1 (0,01) |
±(5,0.1,0) |
(4,0.0,8) | |
|
2.20 |
0,5 (0,02) |
±(3,0.0,9) |
(2,0.0,4) | |
|
5.50 |
0,5 (0,1) |
±(2,0.0,6) |
(2,0.0,3) | |
|
10.100 |
1 (0,1) |
±(3,0.0,8) |
(1,0...0,3) | |
|
20.200 |
1 (0,2) |
±(2,5.0,6) |
(0,8.0,3) | |
|
100.1000 |
5 (1,0) |
±(2,0.0,6) |
(0,7.0,3) | |
|
1000.5000 |
50 |
±(2,0.0,5) |
(0,7.0,3) | |
|
500.5000 |
10 |
±(2,0.0,5) |
(0,6.0,3) | |
|
1000.10000 |
20 |
±(3,0.0,6) |
(0,6.0,3) | |
|
2 ... 5000 |
2 |
±3 |
1,6 | |
|
2 ... 5000 |
4 |
±2 |
1,3 | |
|
2 ... 5000 |
10,20,50,100, 200,500,1000 |
±1 |
1 | |
|
0 ... 30000 |
10 |
±1 |
1 | |
|
0 ... 50000 |
10 |
±1 |
1 | |
|
500.5000 |
100 |
±1 |
1 | |
|
1000.10000 |
200 |
±1 |
1 | |
|
2500.25000 |
500 |
±1 |
1 | |
|
5000. 50000 |
1000 |
±1 |
1 | |
|
50.2500 |
50 |
±1 |
1 | |
|
100.5000 |
100 |
±1 |
1 | |
|
200.10000 |
200 |
±1 |
1 | |
|
1000. 30000 |
1000 |
±1 |
1 | |
|
1000. 50000 |
1000 |
±1 |
1 | |
|
Дозаторы автоматические |
0,1...5,0 |
0,05 |
±(9,5.1,2) |
(8,0.0,7) |
|
0,2.10,0 |
0,1 (0,02, 0,05) |
±(12,0.0,9) |
(10,0.0,5) | |
|
5.100 |
1,0 |
±(2,5.0,4) |
(1,8...0,3) | |
|
5.120 |
0,5 (0,1) |
±(3,5.0,4) |
(1,5.0,3) | |
|
10.250 |
5 |
±(2,0.0,4) |
(1,0...0,3) | |
|
10.300 |
1 (0,2) |
±(3,5.0,4) |
(2,0.1,2) | |
|
10.500 |
5 |
±(9,0.0,4) |
(2,0.0,3) | |
|
50.1000 |
10; 5,0 (1,0) |
±(2,0.0,6) |
(1,0...0,3) | |
|
50.1200 |
5 |
±(8,0.2,0) |
(1,8...0,3) | |
|
500.5000 |
50 |
±(0,8.0,5) |
(0,6.0,3) | |
|
1 |
2 |
3 |
4 |
5 |
|
Дозаторы автоматические |
500.5000 |
10 |
±(1,0...0,5) |
(0,6.0,3) |
|
100.5000 |
5 |
±(1,0...0,5) |
(0,6.0,3) | |
|
500.10000 |
20 |
±(1,0...0,5) |
(0,6.0,3) | |
|
1.50000 |
0,2 |
±2,0 |
2,0 | |
|
1. 50000 |
1;2;5;10;20 |
±0,8 |
0,8 | |
|
1.50000 |
50;100 |
±0,5 |
1,0 | |
|
Дозаторы автоматические при многократном дозировании |
0,2.10,0 |
0,1 |
± 6,5 |
5 |
|
5.100 |
1,0 |
± 1,5 |
1,0 | |
|
5.120 |
0,5 |
± 2 |
0,9 | |
|
10.250 |
5,0 |
± 1,2 |
0,6 | |
|
10.300 |
1 |
± 2 |
1,6 | |
|
10.500 |
5,0 |
± 4,7 |
1,1 | |
|
50.1000 |
10,0 |
± 1,3 |
0,6 | |
|
50.1200 |
10,0 |
± 5 |
1,1 | |
|
500.5000 |
10,0 (50,0) |
± 0,8 (± 0,6) |
0,4 |
Пределы допускаемой систематической составляющей дополнительной относительной погрешности дозаторов при отклонении температуры окружающего воздуха от 22°С ± 2,0 % на каждые 10°С.
Габаритные размеры, не более, мм:
- Механические 255x70x40
- Механические 1-канальные 30 000 и 50 000 мкл 285х120х110
- Автоматические 285x80x55
Масса, не более, г:
- Механические
- Механические 1-канальные 30 000 и 50 000 мкл
- Автоматические
У словия эксплуатации:
- диапазон рабочих температур, °С +10.+35
- относительная влажность при 25 °С, %
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
1 Дозатор |
1 |
|
2 Руководство по эксплуатации |
1 |
|
3 Зарядное устройство* |
1 |
|
4 Методика поверки |
1 |
^Примечание: позиция 3 поставляется по отдельному заказу для электронных дозаторов
В случае поставки в один адрес нескольких дозаторов, поставляется один экземпляр методики поверки
Поверка
лист № 5 всего листов 5 осуществляется по документу МП 56 - 241 - 2012 «ГСИ. Дозаторы автоматические и механические одноканальные и многоканальные BIOHIT. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- весы специального класса точности по ГОСТ Р 53228-2008.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы
ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний»
Техническая документация фирмы “Sartorius Biohit Liquid Handling Oy”, Финляндия
