Выключатели виброизмерительные 685
| Номер в ГРСИ РФ: | 36257-07 |
|---|---|
| Производитель / заявитель: | Фирма "PCB Piezotronics, Inc.", США |
|
36257-07: Описание типа
2013-36257-07.pdf
|
Скачать | 84.3 КБ |
Для контроля вибрации и формирования сигналов предупреждения о достижении порогового уровня вибрации, могут быть использованы во всех отраслях промышленности (энергетическая, нефтяная, газовая, авиационная и др.), где требуется контролировать уровень вибрации с информацией о достижении порогового уровня, предупреждения (685В или 685А) и последующим отключением при достижении аварийного уровня.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36257-07 |
| Действует | по 01.03.2018 |
| Наименование | Выключатели виброизмерительные |
| Модель | 685 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d87e535b-cc9f-9f8e-49a7-185c08fb5498 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2007 |
| Страна-производитель | США |
| Примечание | 01.03.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.03.2018 |
| Номер сертификата | 29735 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 193 п. 06 от 01.03.201313 от 29.11.07 п.24 |
Производитель / Заявитель
Фирма "PCB Piezotronics, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
3425 Walden Avenue, Depew, NY, USA
Поверка
| Методика поверки / информация о поверке | МП 36258-07 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
36257-07: Описание типа
2013-36257-07.pdf
|
Скачать | 84.3 КБ |
Описание типа
Назначение
Выключатели виброизмерительные серии 685 (далее выклбючатели) предназначены для измерения и контроля характеристик вибрации, формирования сигналов предупреждения о достижении порогового уровня вибрации и последующего отключения при достижении аварийного уровня.
Описание
Выключатели виброизмерительные серии 685 подразделяются на две группы: механические (модели 685А07 и 685А08) и электронные (модели 685В и 685АХ1).
Электронные выключатели включают в себя пьезоэлектрический акселерометр и электронику, в том числе интегратор, срабатывающую при достижении порогового значения вибрации. Сигнал предупреждения подается на встроенное реле. Принцип действия электронных выключателей основан на преобразовании вибрации в электрический сигнал.
Принцип действия механических выключателей основан на использовании магнитного поля, изменяющегося при изменении вибрации. Магнитная подпружиненная защелка, удерживаемая с помощью магнита, под воздействием вибрации или удара освобождается и переключает контакты реле. Выключатели моделей 685А07 и 685А08 работают по трем осям.

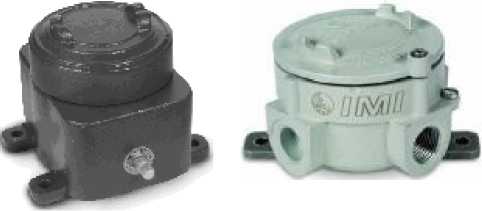

Внешний вид выключателей моделей 685А07, 685А08, 685АХ1 и 685В приведен на рисунке 1.
685А07, 685В
685А08 685АХ1
Рисунок 1- Внешний вид выключателей моделей 685А07, 685А08, 685АХ1 и 685В
Технические характеристики
|
Наименование характеристики |
Модели | |||
|
685А07 |
685А08 |
685В |
685АХ1 | |
|
Значения | ||||
|
Диапазон измерения виброускорения (пик), м/с2 |
От 0 до 70 включ. |
От 0 до 70 включ. |
От 0 до 50 включ. |
От 0 до 100 включ. |
|
Диапазон измерения виброскорости (СКЗ), мм/с |
- |
- |
От 0 до 27 включ. |
От 0 до 18 включ. (дополнительно) |
|
Диапазон частот, Гц |
- |
- |
От 2 до 1000 включ. |
От 3 до 1 000 включ. |
|
Наименование характеристики |
Модели | |||
|
685А07 |
685А08 |
685В |
685АХ1 | |
|
Значения | ||||
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
- |
- |
± 3 |
- 3 |
|
Предел допускаемой относительной погрешности срабатывания сигнализации, % |
± 20 |
± 20 |
10 |
10 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
От -40 до 60 включ. |
От -40 до 60 включ. |
От -30 до 70 включ. |
От -25 до 70 включ. |
|
Габаритные размеры (длина х ширина х высота), мм |
110,5 х 83,8 х 110,5 |
162 х 124 х 143 |
90 х 70 х 90 |
130 х 76,2 х 102 |
|
Масса, г |
953 |
2040 |
839 |
635 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
|
Выключатель виброизмерительный серии 685 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с Методикой поверки МП 36257-07 «Выключатели виброиз-мерительные серии 685», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС» 5 ноября 2007 года.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по МИ 2070-90.
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
1. Техническая документация фирмы «PCB Piezotronics, Inc.», США
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
