Хроматографы жидкостные "Стайер" и "Стайер-А"

Назначение

Хроматографы жидкостные «Стайер» и «Стайер-А» (далее - хроматографы), предназначены для качественного и количественного анализа содержания широкого спектра неорганических и органических веществ в различных объектах, в том числе для определения микроколичеств веществ.

Описание

Принцип действия хроматографов основан на разделении анализируемой пробы в изократическом или градиентном режимах в хроматографической колонке и последующем измерении содержания компонентов пробы спектрофотометрическим, кондуктометрическим, флуориметрическим,     рефрактометрическим,     амперометрическим     детекторами,

низкотемпературным испарительным детектором светорассеяния.

В состав хроматографов входят:

детектор (один и более) - в соответствии с назначением хроматографа: (кондуктометрический, спектрофотометрический, флуориметрический, рефрактометрический, низкотемпературный испарительный детектор светорассеяния, амперометрический);

насос высокого давления (один или два);

система ввода образца;

аналитические колонки.

В состав хроматографов могут входить дополнительные устройства (термостаты колонок, дегазаторы, системы экономии растворителя, системы постколоночной дериватизации и др.).

В состав хроматографов с кондуктометрическим детектором может входить система подавления фоновой электропроводности элюента.

Хроматографы имеют исполнение, исключающее влияние металлических материалов на результаты анализа и обеспечивающее высокую коррозионную стойкость оборудования.

Хроматографы жидкостные «Стайер» изготавливаются в модульном и моноблочном исполнениях.

Хроматографы имеют выход на внешнюю IBM-совместимую ПЭВМ по интерфейсу RS232. Управление режимами хроматографа и обработка данных осуществляется с персонального компьютера при помощи соответствующего программного обеспечения.

Для предприятий атомной и тепловой энергетики выпускаются хроматографы жидкостные «Стайер-А», предназначенные для определения микроколичеств ионов в растворах, позволяющие выполнять измерения как при прямом вводе образца, так и с предварительным концентрированием в режиме реального времени.

Хроматографы жидкостные «Стайер-А» состоят из функциональных блоков (кондуктометрического детектора, насосов высокого давления (аналитического и концентрирующего), моторизованного инжектора для ввода образца; системы подавления фоновой электропроводности и встроенного персонального компьютера), заключенных в один кожух.

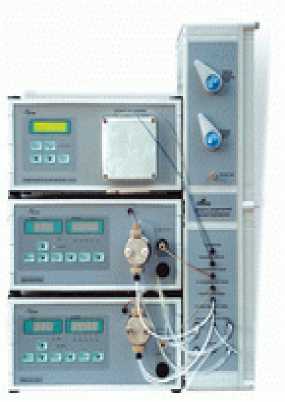

Рисунок 1 - Общий вид хроматографов жидкостных «Стайер»

Рисунок 2 - Общий вид хроматографов жидкостных «Стайер-А»

Программное обеспечение

Программное обеспечение функционирует с компьютерами, программно совместимыми с IBM PC/AT/Pentium и работающими в операционной среде Windows 2000, Windows XP, Windows Vista. Конфигурация системы сбора и параметры обработки данных, исходные данные хранятся в одном файле, что обеспечивает возможность полного воспроизведения как самого анализа, так и результатов.

Конструкция хроматографа обеспечивает ограничение доступа к программному обеспечению в целях предотвращения несанкционированной настройки и вмешательства. Программа имеет встроенные методы расчета для определения пригодности хроматографической системы и колонки и встроенные механизмы автоматического ведения протоколов для отслеживания всех изменений, внесенных в метод и хроматограмму.

Идентификационные данные метрологически значимой части программного обеспечения (ПО) указаны в таблице.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Технические характеристики

Электропитание хроматографов жидкостных «Стайер» и «Стайер-А» осуществляется однофазным переменным током с напряжением 220 В ± 10 % и частотой (50 ± 1) Гц, потребляемая мощность 150 В •А.

Знак утверждения типа

наносится на корпус хроматографов в виде наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Детектор(ы)

- спектрофотометрический;

- кондуктометрический;

- флуориметрический;

- рефрактометрический;

- низкотемпературный испарительный светорассеяния;

- амперметрический;

Насос(ы) высокого давления;

Колонка(и) аналитическая; комплект предколонок и держателя предколонок;

Инжектор;

Микрошприц;

Органайзер разделения /концентрирования;

Система сбора, хранения и обработки данных;

Эксплуатационные документы (паспорт; руководство по эксплуатации; методика поверки).

Поверка

осуществляется в соответствии с документом «Инструкция. Хроматографы жидкостные «Стайер» и «Стайер-А». Методика поверки» 4215-003-81696414 МП, разработанным и утвержденным ГЦИ СИ «ВНИИМС» в 2007 г. и входящим в комплект поставки.

Основные средства поверки:

ГСО 7101-94 состава фенола;

ГСО 7270-96 состава раствора фенола;

ГСО 7813-2000 состава хлорид-ионов;

ГСО 5229-90 состава натрий-ионов;

аттестованный раствор антрацена.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации.

Нормативные документы

Технические условия ТУ 4215-003-81696414-2007.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции установленных законодательством Российской Федерации обязательным требованиям;

- при осуществлении деятельности в области охраны окружающей среды.
