Измерители иммитанса цифровые AM-3001

Номер в ГРСИ РФ: 36304-07
Производитель / заявитель: Фирма "GS Instruments Co., Ltd.", Корея
Скачать
36304-07: Описание типа СИ Скачать 175.7 КБ
Нет данных о поставщике
Измерители иммитанса цифровые AM-3001 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, конденсаторов, катушек индуктивности) на переменном токе при частотах 100 Гц...100 кГц, представляемых параллельной или последовательной двухэлементной схемой замещения. Область применения - проведениеработ в процессах наладки, ремонта и лабораторных исследованиях на предприятиях электронной и радиотехнической промышленности, в научно-исследовательских институтах и научно-производственных организациях.

Информация по Госреестру

Основные данные
Номер по Госреестру 36304-07
Наименование Измерители иммитанса цифровые
Модель AM-3001
Технические условия на выпуск тех.документация фирмы
Класс СИ 35.06
Год регистрации 2007
Страна-производитель  Корея
Примечание 13.12.2012 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ Ростест-Москва
Адрес центра 117418, г.Москва, Нахимовский пр-т, 31
Руководитель центра Бас Виталий Николаевич
Телефон (8*095) 332-67-77
Факс 124-99-96
Информация о сертификате
Срок действия сертификата 13.12.2017
Номер сертификата 29768
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 1109 п. 20 от 13.12.201213 от 29.11.07 п.66
Производитель / Заявитель

Фирма "GS Instrument Co., Ltd.", Корея

 Корея

1385-14, Juan-Dong, Nam-Ku, Incheon, 402-200, Korea

Поверка

Методика поверки / информация о поверке МП-020/447-2007
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 677
Найдено поверителей 45
Успешных поверок (СИ пригодно) 647 (96%)
Неуспешных поверок (СИ непригодно) 30 (4%)
Актуальность информации 03.11.2024

Поверители

Скачать

36304-07: Описание типа СИ Скачать 175.7 КБ

Описание типа

Назначение

Измерители иммитанса цифровые АМ-3001 предназначены для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, конденсаторов, катушек индуктивности) на переменном токе при частотах от 100 Гц до 100 кГц, представляемых параллельной или последовательной двухэлементной схемой замещения.

Описание

Измерители иммитанса цифровые АМ-3001 (далее измерители иммитанса) представляют собой многофункциональные цифровые электроизмерительные приборы, применяемые при наладке, ремонте и лабораторных исследованиях на предприятиях электронной и радиотехнической промышленности.

Принцип действия измерителей иммитанса основан на сравнении с опорным напряжением результатов прохождения тестового сигнала заданной частоты через цепь с комплексным сопротивлением.

Измеритель иммитанса содержит аналоговую входную схему сравнения, источник испытательного сигнала переменного тока, аналого-цифровой преобразователь, микропроцессор, управляющий процессом измерения и выводом его результатов на дисплей, цифровой светодиодный дисплей, клавиатуру управления и источник питания.

Измерители иммитанса выполнены в прямоугольном пластмассовом корпусе с поворотной ручкой для переноски.

Управление и контроль режимов работы осуществляется с передней панели, на которой размещены: функциональные клавиши, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети и цифровой дисплей.

Функциональные клавиши служат для выбора специальных видов и пределов измерений. Результаты измерений отображаются дисплее, имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и индикаторы текущего состояния измерительного процесса.

На задней панели измерителей иммитанса расположены: разъем сетевого питания, клавиша включения/выключения измерителя, два разъема для подключения источника внешнего напряжения смещения, разъемы RS-232 и IEEE-488 для подключения измерителей к компьютеру, разъем подключения интерфейса для производства разбраковки.

Конструкция прибора рассчитана на эксплуатацию в промышленных и лабораторных условиях. Питание измерителей иммитанса осуществляется от сети переменного тока, напряжением (220 ± 22) В, частотой (50 ± 2) Гц, потребляемая мощность не более 20 Вт.

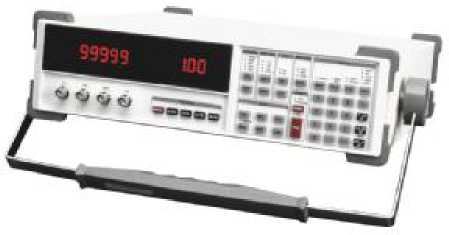

Рисунок 1- Фотография общего вида измерителей иммитанса.

Защита от несанкционированного доступа внутрь корпуса осуществляется пломбированием одного из винтов крепления задней стенки (см. рис 2)

Рисунок 2 - Схема пломбировки измерителей иммитанса от несанкционированного доступа.

Программное обеспечение

Программное обеспечение (ПО) измерителей иммитанса предназначено для измерения параметров радиотехнических компонентов и электрических цепей и отображения их на индикаторе.

Запись и контроль ПО на микроконтроллеры измерителей иммитанса выполняется у изготовителя с использованием специальных аппаратных средств до установки на плату.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование

Идентификационное наименование (наименование модификации)

Номер версии (идентификационный номер)

Цифровой идентификатор (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ПО АМ-3001

АМ-3001

1.01.V.101

1С8АЕ4В231

CRC32

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

Приведенные метрологические характеристики измерителей иммитанса указаны с учетом установленного ПО.

Технические характеристики

Таблица 2 - Основные метрологические характеристики при измерении сопротивления

Частота тест-сигнала

100 Гц

120 Гц

1 кГц

10 кГц

100 кГц

Диапазон измерения

Предел допускаемой абсолютной погрешности измерения

От 0,0001 до 0,01 Ом

Не нормировано

От 0,01 до 1 Ом

± (0,002xRu3m.)

± (0,002xRu3m.)

± (0,004xRu3m.)

От 1 до 10 Ом

± (0,001 xRu3m.)

± (0,001 xRu3m.)

± (0,004xRu3m.)

От 10 Ом до 100 кОм

± (0,0005 xRu3m.)

± (0,001 xRu3m.)

± (0,002xRu3m.)

От 100 кОм до 1 МОм

± (0,001 xRu3m.)

± (0,001 xRu3m.)

± (0,004xRu3m.)

От 1 до 100 МОм

± (0,002xRu3m.)

± (0,002xRu3m.)

± (0,004xRu3m.)

От 100 до 2000 МОм

Не нормировано

Примечание: RU3M - измеряемое значение сопротивления

Таблица 3 - Основные метрологические характеристики при измерении индуктивности

Частота тест-сигнала

100 Гц

120 Гц

1 кГц

10 кГц

100 кГц

Диапазон измерения

Предел допускаемой абсолютной погрешности измерения

От 0,0001 до 0,01 мкГн

Не нормировано

От 0,01 до 1 мкГн

± (0,002xLu3m.)

± (0,002 xLu3m.)

± (0,004xLu3m.)

От 1 до 10 мкГн

± (0,001 xLu3m.)

± (0,001 xLu3m.)

± (0,004xLu3m.)

От 10 до 100 мкГн

± (0,0005 xLu3m.)

± (0,001 xLu3m.)

± (0,002xLu3m.)

От 100 мкГн ... 1 Гн

± (0,001 xLu3m.)

± (0,001 xLu3m.)

± (0,004xLu3m.)

От 1 до 10 Гн

± (0,002xLu3m.)

± (0,002 xLu3m.)

± (0,004xLu3m.)

От 10 до 99999 Гн

Не нормировано

Примечание: LU3M - измеренное значение индуктивности

Таблица 4 - Основные метрологические характеристики при измерении емкости

Частота тест-сигнала

100 Гц

120 Гц

1 кГц

10 кГц

100 кГц

Диапазон измерения

Предел допускаемой абсолютной погрешности измерения

От 0,0001 до 0,01 пФ

Не нормировано

От 0,01 пФ до 1 нФ

± (0,002хСизМ.)

± (0,002хСизм.)

± (0,004хСизм.)

От 1 до 10 нФ

± (0,001 хСизм.)

± (0,001 хСизм.)

± (0,004хСизм.)

От 10 нФ до 100 мкФ

± (0,0005 хСизм.)

± (0,001 хСизм.)

± (0,002хСизм.)

От 100 мкФ до 1 мФ

± (0,001 хСизм.)

± (0,001 хСизм.)

± (0,004хСизм.)

От 1 до 10 мФ

± (0,002хСизм.)

± (0,002хСизм.)

± (0,004хСизм.)

От 10 до 99,999 мФ

Не нормировано

Примечание: Сизм. - измеренное значение емкости

Таблица 5 - Характеристики тест-сигнала

Параметры

Значения

Предел допускаемой абсолютной погрешности установки частоты, % *

± 0,01

Напряжение тест-сигнала (плавная регулировка с шагом 50 мВ), В

От 0,1 до 1,0

Предел допускаемой абсолютной погрешности установки напряжения, %

± 3,0

Примечание: * - для тест-сигналов значения частоты 100, 120 Гц, 1,1

0, и 100 кГц

Таблица 6

Габаритные размеры и масса измерителей иммитанса

Длина, мм

Ширина, мм

Высота, мм

Масса, кг

386

363

109

5,8

Таблица 7 - Условия эксплуатации

рабочая температура, °С

от 0 до плюс 50С

относительная влажность, %

не более 80 при температуре 25 °С

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус измерителей иммитанса в виде наклейки.

Комплектность

1. Измеритель иммитанса ...................................................................................... 1 шт.

2. Адаптер АМ-3001-АЕ ........................................................................................ 1 шт.

3. Руководство по эксплуатации (включая методику поверки)...........................1 экз.

4. Сетевой кабель ................................................................................................... 1  шт.

5. Упаковочная тара ............................................................................................... 1 шт.

6. Методика поверки.............................................................................................. 1 шт.

Поверка

осуществляется в соответствии с документом «ГСИ. Измерители иммитанса цифровые АМ-3001. Методика поверки», МП-020/447-2007, утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в июле 2007 г.

Основные средства поверки:

- частотомер Ч3-63/1; диапазон 0,1 Гц - 1500 МГц, погрешность ± 5-10-7 ± 1 е.м.р.

- мультиметр цифровой Agilent 34410A;

- калибратор универсальный FLUKE 5520A;

- меры индуктивности Р596, диапазон 1 мкГн - 1,0 Гн, погрешность в зависимости от индуктивности, от 0,0005 до 0,01 установленного значения.

Сведения о методах измерений

Методы измерений с помощью измерителей иммитанса указаны в документе: «Измерители иммитанса цифровые АМ-3001. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2. ГОСТ 25242-94 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».

3. Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
