Преобразователи измерительные скорости вагонов метро ИСГ.02М1
| Номер в ГРСИ РФ: | 36498-07 |
|---|---|
| Производитель / заявитель: | ООО НПП "Сармат", г.Ростов-на-Дону |
Для измерений скорости методом преобразования частоты сигнала, поступающего на вход преобразователя в электропоездах метро.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36498-07 |
| Действует | по 15.02.2028 |
| Наименование | Преобразователи измерительные скорости вагонов метро |
| Модель | ИСГ.02М1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 30a7a2ae-703b-fccf-5ed3-8dd03cba2326 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ИСГ.02М1.402233.002 ТУ |
| Класс СИ | 28.03 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 20.03.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 20.03.2018 |
| Номер сертификата | 29977 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 251 п. 10 от 20.03.201313д от 13.12.07 п.98 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие "Сармат" (ООО "НПП "Сармат"), г. Ростов-на-Дону
Россия
344038, пр.Ленина, 44/13, тел./факс (8632) 305-315, 305-309
Поверка
| Методика поверки / информация о поверке | ИСГ.02М1.402233.002 ПМ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1648
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1648 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
36498-07: Описание типа
2018-36498-07.pdf
|
Скачать | 98.9 КБ | |
|
36498-07: Методика поверки
2022-mp36498-07.pdf
|
Скачать | 90.9 КБ |
Описание типа
Назначение
Преобразователи измерительные скорости вагонов метро ИСГ.02М1 предназначены для измерений скорости методом преобразования частоты сигнала, поступающего на вход преобразователя.
Описание
Принцип действия преобразователя основан на измерении и преобразовании частотного сигнала, пропорционального скорости движения вагонов электропоезда метро. Сигнал поступает с выхода датчика частоты вращения шестерни редуктора колесной пары вагона (датчик не входит в состав преобразователя) и преобразуется в значение скорости движения электропоезда метро. Скорость в виде восьмиразрядного двоично-десятичного кода с выхода преобразователя поступает на индикатор скорости пульта машиниста.
При определении скорости движения учитывается диаметр колеса вагона и число зубьев шестерни редуктора колесной пары.
Преобразователь выполнен в виде моноблока с четырьмя отверстиями, расположенными на передней панели, для закрепления его на месте эксплуатации.
На лицевой панели расположен шестиразрядный индикатор
«ПУТЬ/СКОРОСТЬ/ДИАМЕТР», переключатель режима индикации «СКОРОСТЬ ДВИЖЕ-НИЯ/ПРОЙДЕННЫЙ ПУТЬ». Под защитной крышкой, обеспечивающей ограниченный доступ, расположены кнопка для ввода значения диаметра колеса (в мм) и тумблер для установки направления вращения колеса. На передней панели также расположены единичные индикаторы «КОНТРОЛЬ ДАТЧИКОВ» и «ВКЛ» для индикации подключения преобразователя к источнику напряжения постоянного тока.
На задней панели преобразователя расположены разъемы для подключения датчиков, индикатора пульта машиниста, напряжения питания постоянного тока и подключения контрольно-измерительной аппаратуры.
Преобразователь изготавливается трех исполнений: ИСГ.01М, ИСГ.02М1 и ИСГ.02М1 - 01 Б.
Основное отличие между исполнениями заключаются в том, что монтаж радиоэлементов на печатных платах в исполнении ИСГ.01М выполнен штыревым методом, а в исполнениях ИСГ.02М1 и ИСГ.02М1 - 01Б - методом поверхностного монтажа. В исполнении ИСГ.02М1 - 01Б надписи выполнены на болгарском языке.
Общий вид преобразователя измерительного скорости вагонов метро ИСГ.02М1 представлен на рисунке 1.

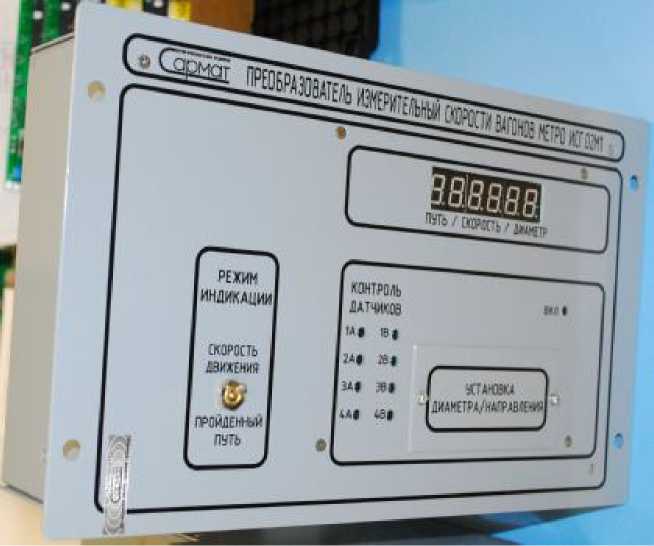

Рисунок 1. Общий вид преобразователя измерительного скорости вагонов метро ИСГ.02М1
Технические характеристики
|
Диапазон измерений скорости вагона, соответствующей частоте входного сигнала, км/ч Пределы допускаемой абсолютной погрешности |
от 1 до 99 |
|
преобразователя при измерении скорости вагона, соответствующей частоте входного сигнала, км/ч |
±1,0 |
|
Количество зубьев шестерни редуктора колесной пары Z, шт. |
88 |
|
Диапазон задаваемых значений диаметра колеса колесной пары, мм |
от 790 до 880 |
|
Дискретность задания диаметра колеса колесной пары, мм |
5 |
|
Номинальное напряжение питания постоянного тока, В |
80 |
|
Диапазон изменения напряжения питания сети постоянного тока, В |
от 52 до 90 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Масса, кг, не более |
7 |
|
Габаритные размеры (длина, ширина, высота), мм |
340, 276, 210 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от минус 40 до + 40 |
|
- относительная влажность воздуха при 25 С, %, не более |
80 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель преобразователей способом наклейки или оттиска печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 1 Комплект поставки преобразователя
|
Наименование |
Обозначение |
Количество, штук |
|
Преобразователь измерительный скорости вагонов метро |
ИСГ.02М1 |
По заказу |
|
ИСГ.02М | ||
|
ИСГ.02М1 - 01Б | ||
|
Цифровой индикатор скорости ИС |
ИСГ.02М1.426419.058 |
По заказу |
|
Вилка кабельная прямая |
Р48П28НГ1 |
1 |
|
Розетка кабельная прямая |
Р48П28НШ1 |
1 |
|
Вилка кабельная прямая |
2РМ22КПН10Ш1В1 |
1 |
|
Розетка кабельная прямая |
2РМ18КПН7Г1 |
1 |
|
Розетка кабельная прямая |
2РМ22КПН10Г1В1 |
1 |
|
Розетка кабельная прямая |
2РМТ22КПН4Г3В1 |
1 |
|
Паспорт |
ИСГ.02М1.402233.002 ПС |
1 |
|
Руководство по эксплуатации |
ИСГ.02М1.402233.002 РЭ |
1 |
|
Методика поверки |
ИСГ.02М1.402233.002 ПМ |
1 |
Примечание: комплект поставки может быть изменён в соответствии с договором на поставку.
Поверка
осуществляется в соответствии с методикой поверки «Преобразователь измерительный скорости вагонов метро ИСГ.02М1 Методика поверки ИСГ.02М1.402233.002 ПМ», согласованной с ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 23 ноября 2007.
При проведении поверки применяется следующее поверочное оборудование:
- Генераторы сигналов сложной формы AFG3022 (Госреестр № 32620-06);
- Вольтметры универсальные цифровые В7-40/4 (Госреестр № 39075-08).
Сведения о методах измерений
Описание метода измерений содержится в документе «Преобразователи измерительные скорости вагонов метро ИСГ.02М1. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Технические условия ИСГ.02М1.402233.002 ТУ
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
