Датчики давления 415

Назначение

Датчики давления 415 (далее - датчики) предназначены для непрерывного преобразования избыточного давления, разрежения, давления-разрежения, разности давлений, абсолютного и гидростатического давления в выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами.

Описание

Функционально датчики состоят из смонтированных в корпусе тензопреобразователя и электронного устройства. Тензопреобразователь представляет собой систему мембраны с пластиной из монокристаллического сапфира с пленкой кремния, на которой по интегральной технологии выполнен мост Уинстона и основан на пьезорезистивном эффекте в полупроводниках - изменении проводимости кристалла при его деформировании давлением. Мембрана преобразует внешнее измеряемое давление в деформацию пластины. В результате появляется разбаланс моста. Электрическое напряжение в диагонали моста пропорционально измеряемому давлению. Электронное устройство обеспечивает питание моста постоянным током, преобразование изменения напряжения в выходной сигнал, архивирование данных измерений, индикацию и управление внешним устройством. Питание датчика, вывод выходного и управляющего сигналов в зависимости от исполнения осуществляется через разъем или клеммную колодку. Датчики имеют обыкновенное и взрывозащищенное исполнение с маркировкой по взрывозащите ExiaIICT5 X, (415-Ех) или 1ExdsIICT5 Х (415-Вн). Датчики обыкновенного исполнения могут применяться в помещениях со взрывоопасными зонами классов безопасности В-1а, В-1б, В-1г и В-11а; взрывозащищенные датчики предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-1 и В-11. Датчики давления могут использоваться в различных отраслях промышленности или городского хозяйства. Измеряемая среда: жидкость, пар или газ (в т.ч. газообразный кислород и кислородсодержащие газовые смеси).

Программное обеспечение отсутствует.

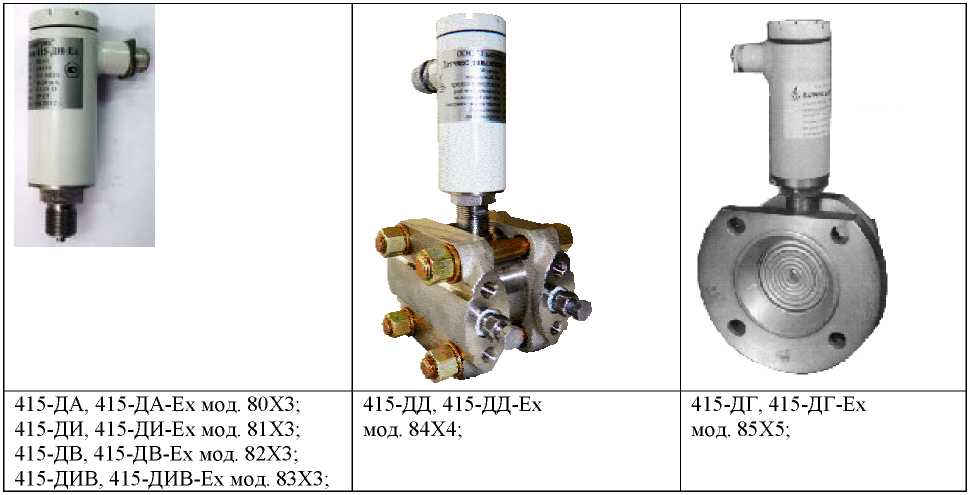

Фотография общего вида средства измерений

415-ДД, 415-ДД-Ех мод. 8408.8428;

415-ДА, 415-ДА-Ех, 415-ДА-Вн мод. 50Х3;

415-ДИ-Вн мод.

5104.5164;

415-ДВ-Вн мод.

5204.5244;

415-ДИВ-Вн мод.

5314.5364;

415-ДД, 415-ДД-Ех, 415-ДД-Вн мод. 54Х4;

415-ДИ, 415-ДИ-Ех, 415-ДИ-Вн

мод. 51Х3;

415-ДВ, 415-ДВ-Ех, 415-ДВ-Вн мод. 52Х3;

415-ДИВ, 415-ДИВ-Ех, 415-

ДИВ-Вн мод. 53Х3

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек.

Технические характеристики

Верхние пределы измерений:

- датчиков избыточного давления:

415-ДИ, 415-ДИ-Ех, 415-ДИ-Вн          от 0,06 кПа до 250 МПа

- датчиков разрежения:

415-ДВ, 415-ДВ-Ех, 415-ДВ-Вн           от 0,06 кПа до 100 кПа

- датчиков давления-разряжения (диапазоны): 415-ДИВ, 415-ДИВ-Ех, 415-ДИВ-Вн

- датчиков разности давлений:

415-ДД, 415-ДД-Ех, 415-ДД-Вн

- датчиков абсолютного давления:

415-ДА, 415-ДА-Ех

415-ДА-Вн

- датчиков гидростатического давления: 415-ДГ, 415-ДГ-Ех, 415-ДГ-Вн

от минус 0,05... плюс 0,05 кПа

до минус 0,1. плюс 2,4 МПа

и для симметричных от +0,05 до +50 кПа

от 0,06 кПа до 2,5 МПа

от 4 кПа до 2,5 МПа

от 25 кПа до 2,5 МПа

от 0,06 м вод. ст. до 250 м вод. ст

Перенастройка пределов из ряда по ГОСТ 22520-85:               1:25

(в зависимости от модели)

Выходные сигналы: постоянного тока, мА:                        0-5; 4-20;

напряжения, В:                              0,4 - 2;

цифровой:                               по интерфейсу RS485.

Преобразование входного параметра по характеристике:            - линейной;

- корнеизвлекающей; - иной (по заказу).

Регулирование (релейный выход):                               Двухпозиционное

Логика регулирования (уставка на завышение или занижение измеряемого параметра, на вход параметра в установленные границы или выход из них):                                             4 типа

Индикация значения измеряемого параметра в установленных единицах на встроенном или внешнем индикаторе с жидкокристаллическим дисплеем:                                               от -1999 до 9999

Архивирование в энергонезависимой памяти датчика конечных или осредненных значений измеренного параметра за период записи; значений измеренного параметра на момент срабатывания реле;

иной алгоритм (по заказу). Период записи, мин:                    от 1 до 240

Количество записей в архив

последние 1000 значений

Питание датчиков осуществляется от источника постоянного тока напряжением, В:

- датчиков 415, 415-Вн с выходным сигналом 0 - 5 мА            12.36 ±2,5%

с выходным сигналом 4 - 20 мА            12.24 ±2,5%

- датчиков 415-Ех                                            12.24 ±2,5%

- датчиков 415, 415-Ех с выходным сигналом 0,4 - 2 В            3 2 5 ±2 5%

Пределы допускаемых основных погрешностей, выраженных в процентах от верхнего предела измерений или диапазона измерений, не более:

- измерения давления:

разряда индикатора.

Погрешность срабатывания уставок относительно установленного

Дополнительные погрешности, вызванные изменением температуры окружающего воздуха в рабочем диапазоне температур, на

Степень защиты от воздействия пыли и воды:                    IP65;

то же для погружной части датчиков гидростатического давления

По устойчивости к климатическим воздействиям датчики соответствуют:

- исполнению УХЛ* категории размещения 3.1 по ГОСТ 15150-69, (группе исполнения В4 по ГОСТ 12997-84), но для работы при температуре от 5 до 50оС (основной вариант исполнения) или по требованию потребителя от 1 до 80оС, или от минус 10 до 50оС;

- исполнению У* категории размещения 2 по ГОСТ 15150-69, (группе исполнения С4 по ГОСТ 12997-84), но для работы при температуре от минус 30 до 50оС или по требованию потребителя от минус 40 до 80оС.

По устойчивости к механическим воздействиям датчики имеют исполнение N3 по ГОСТ 12997-84.

Масса в зависимости от модели, кг, не более:                          от 0,4 до 11,0.

Габаритные размеры (без разъема), мм, не более:      S32 х140, 044x144x65;

110х110х170; 190x110x275(290) и др. в зависимости от модели.

Полный средний срок службы, лет, не менее:                               12.

Средняя наработка на отказ, час, не менее:                                   100 000.

Знак утверждения типа наносится на эксплуатационную документацию офсетной печатью и на этикетку датчика.

Комплектность

В комплект поставки датчика входит:

- датчик давления - 1 шт.;

- комплект монтажных частей по согласованию с заказчиком;

- паспорт 4.15.00.000ПС - 1 экз.;

- руководство по эксплуатации 4.15.00.000РЭ - 1 экз.

- инструкция по настройке 4.15.00.000ИН - 1 экз.

Примечание - по согласованию с заказчиком допускается поставлять по 1 экз. РЭ и ИН на каждые 10 либо другое число датчиков, отправляемых в один адрес.

Поверка производится в соответствии с МИ 4212-415-2007 «Датчики давления 415. Методика поверки».

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

4.15.00.000 ТУ «Датчики давления 415. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
