Виброанализаторы Протон-СПП
| Номер в ГРСИ РФ: | 36586-13 |
|---|---|
| Категория: | Виброанализаторы |
| Производитель / заявитель: | ООО "Балтех", г.С.-Петербург |
Для измерения среднего квадратического значения (СКЗ) виброскорости, СКЗ виброускорения и частоты вращения ротора. Область применения: контроль и диагностика состояния подшипников в различных отраслях промышленности. Количество измерительных каналов вибрации, шт 1 Количество измерительных каналов частоты вращения, шт 1.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36586-13 |
| Действует | по 31.01.2018 |
| Наименование | Виброанализаторы |
| Модель | Протон-СПП |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b198cefb-3d43-a2b9-a436-20b86b7fb905 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 31.01.2013 утвержден вместо 36586-07 |
| Информация о сертификате | |
| Срок действия сертификата | 31.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 48 п. 28 от 31.01.201313д2 от 27.12.07 п.32 |
Производитель / Заявитель
ООО "Балтех", РОССИЯ, г.С.-Петербург
Россия
194044, ул.Чугунная, 40. (199053, Средний пр., В.О., 11, лит.А, пом.3Н) Тел./факс: (812) 335-00-85, www.baltech.ru, 199106, Кожевенная линия, д.1-3, E-mail: info@baltech.ru
Поверка
| Методика поверки / информация о поверке | АСКТ.400.000.000МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 248 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
36586-13: Описание типа
2013-36586-13.pdf
|
Скачать | 76.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Виброанализаторы «Протон-СПП» (далее виброанализаторы) предназначены для измерения среднеквадратических значений (СКЗ) виброускорения и виброскорости, проведения диагностики состояния подшипников качения, а также для измерения скорости вращения валов машин и агрегатов, в частности агрегатов роторного типа.
Описание
Принцип действия виброанализатора основан на преобразовании аналоговых сигналов от первичных преобразователей и дальнейшей их обработке.
Виброанализатор состоит из измерительного блока и первичных преобразователей. В измерительном блоке осуществляется формирование аналоговых сигналов, поступающих от первичных преобразователей, однократное интегрирование, преобразование сигналов в цифровую форму и передача данных на компьютер. Измерительный блок имеет два измерительных канала: канал измерения вибрации и канал измерения числа оборотов, которые предназначены для работы с вибропреобразователями моделей ДН-4, АР-40 и ЭДОВ-1 и тахометрами типов ДО (оптический), ДВТ (вихретоковый) и ДМ (магнитный).
Вибропреобразователи моделей ДН-4 и АР-40 представляют собой пьезоэлектрические акселерометры инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Вибропреобразователь ЭДОВ-1 представляет собой электродинамический преобразователь, выходной сигнал которого пропорционален виброскорости, воздействующей на преобразователь.
Внешний вид измерительного блока приведен на рисунке 1. Внешний вид вибропреобразователей моделей ДН-4, АР-40 и ЭДОВ-1 приведен на рисунке 2.
ДН-4

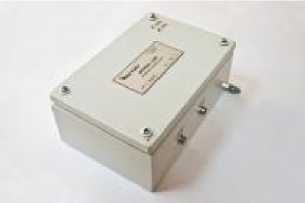

Рисунок 1- Внешний вид измерительного блока
АР-40
ЭДОВ-1
Рисунок 2- Внешний вид вибропреобразователей моделей ДН-4, АР-40 и ЭДОВ-1
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Протон-СПП |
Протон-СПП |
2.3хх |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
Технические характеристики
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 0,0025 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,02 до 50 |
|
Диапазоны рабочих частот, Гц |
от 50 до 300 от 300 до 1800 от 1800 до 10000 |
|
Пределы допускаемой основной относительной погрешности по каналам измерения виброускорения и виброскорости на базовой частоте 80 Гц в диапазонах измерений, % |
±4 |
|
Пределы допускаемой основной относительной погрешности по каналам измерения виброускорения и виброскорости в рабочем диапазоне частот, % |
±5 |
|
Пределы допускаемой основной относительной погрешности по каналам измерения виброускорения и виброскорости в рабочих диапазонах амплитуд и частот, % |
±10 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %/10° С |
±2 |
|
Условия эксплуатации: | |
|
диапазон рабочих температур, °С |
от 5 до 45 |
|
Габаритные размеры (длина х ширина х высота), мм: виброанализатора вибропреобразователей моделей ДН-4 и АР-40 вибропреобразователя модели ЭДОВ-1 |
300 х 130 х 200 18 х 18 х 22 30 х65 х25 |
|
Масса, кг: виброанализатора вибропреобразователей моделей ДН-4 и АР-40 вибропреобразователя модели ЭДОВ-1 |
2,1 0,07 0,10 |
Знак утверждения типа
Знак утверждения типа наносится на корпус виброанализатора и на паспорт методом наклейки.
Комплектность
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Измерительный блок
Вибропреобразователь модели ДН-4 (АР-40, ЭДОВ-1)
Дополнительные принадлежности
Программное обеспечение (Протон-СПП)
ЗИП
Упаковка
Руководство по эксплуатации
Методика поверки
Поверка
осуществляется по документу «Виброанализатор «Протон-СПП». Методика поверки» АСКТ.400.000.000 МП, утвержденному ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 27.11.2007 г.
Основные средства поверки: поверочная виброустановка 2-го разряда по МИ 2070-90.
Сведения о методах измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1.
Основные положения»
Нормативные документы
1. Технические условия ТУ 4277-040-53292586-2012 «Виброанализатор «Протон-
СПП».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
