Антенны измерительные электрические П6-71
| Номер в ГРСИ РФ: | 36631-07 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г.Москва |
Является преобразователем напряженности переменного электрического поля в напряжение переменного тока и предназначена совместно с измерительным приемником, селективным микровольтметром, анализатором спектра и т.п. для измерения напряженности электрического поля. Основная область применения - контроль электромагнитной обстановки, измерение индустриальных радиопомех, измерение биологически опасных уровней электромагнитных полей в соответствии с СанПиН 2.2.4.1191-03, а также для научных исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36631-07 |
| Действует | по 16.10.2027 |
| Наименование | Антенны измерительные электрические |
| Модель | П6-71 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 653751de-290a-2e46-b854-78a33afaaf84 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АВНР.411153.011 ТУ |
| Класс СИ | 35.10 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2013 |
| Номер сертификата | 30114 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д2 от 27.12.07 п.79 |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы", г.Москва
Россия
127015, ул.Бутырская, 97, Почт. адрес: 129281, ул.Енисейская, д.24, кв.150 Тел./Факс (495) 225-55-01, 129626, пр-т Мира, д.100, E-mail: info@octava.info
Поверка
| Методика поверки / информация о поверке | раздел АВНР.411153.011 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3381
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3346 (99%) |
| Неуспешных поверок (СИ непригодно) | 35 (1 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
36631-07: Описание типа
2017-36631-07.pdf
|
Скачать | 86.5 КБ | |
|
36631-07: Методика поверки
2022-mp36631-07.pdf
|
Скачать | 71.3 КБ |
Описание типа
Назначение
Антенны измерительные электрические П6-71 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электрического поля.
Описание
Принцип действия антенны измерительной элетрической П6-71 (далее - антенна П6-71) состоит в преобразовании напряженности переменного электрического поля (далее - НЭП) в соответствующее напряжение переменного тока.
Конструктивно антенна П6-71 состоит из первичного преобразователя в виде диполя, образованного двумя пластинками, усилителя, расположенного в рукоятке, и выходного разъема.
К выходному разъему подсоединяется кабель удлинительный.
Под действием переменного электрического поля на пластинах индуцируется переменный заряд, пропорциональный НЭП.
Усилитель преобразует ток перезаряда пластин в выходное напряжение, согласовывает импеданс антенны с выходным сопротивлением и осуществляет частотную коррекцию сигнала.
В комплект поставки входит блок питания ОКТАФОН, который обеспечивает питание усилителя антенны П6-71.

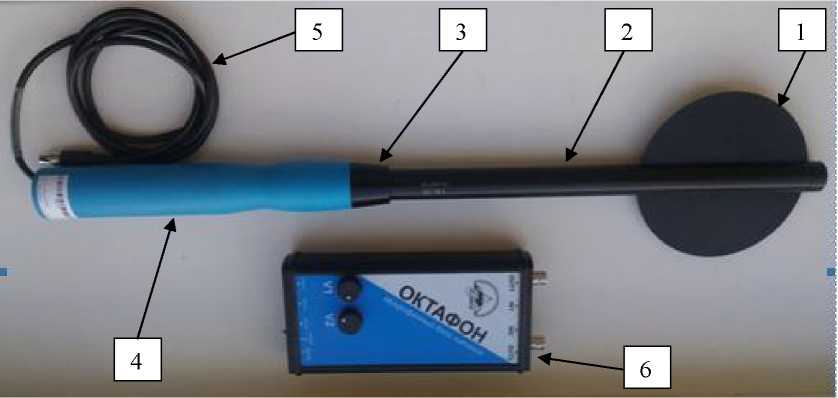

Внешний вид антенны П6-71 приведен на рисунке 1.
1 - первичный преобразователь
2 - штанга
3 - переходник
4 - рукоятка
5 - кабель удлинительный
6 - блок питания ОКТАФОН
Рисунок 1 - Внешний вид антенны П6-71
Элементы антенны П6-71, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Антенна П6-71 может использоваться для контроля электромагнитной обстановки, измерений индустриальных радиопомех, измерений биологически опасных уровней электромагнитных полей, а также для научных исследований.
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 0,005 до 400 включ. |
|
Диапазон изменения коэффициента калибровки К, дБ(Гм-1) |
от 50,0 до 102,0 |
|
Коэффициенты калибровки К на фиксированных частотах |
приведены в таблице 2 |
|
Верхние границы Emax диапазона измерений НЭП на фиксированных частотах |
приведены в таблице 2 |
|
Спектральная плотность собственных шумов SE на фиксированных частотах |
приведена в таблице 2 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот от 20 Гц до 100 кГц, дБ |
±1,5 |
|
Отношение максимального напряжения к минимальному напряжению при ориентации антенны в однородном поле, дБ, не менее |
20 |
Таблица 2 - Значения К, Emax, SE
|
Частота, кГц |
К, дБ(Гм-1) |
Emax, дБ^В^м-1) |
Se, дБ(В<м^Гц)-1) |
|
0,005 |
102,0 |
100,0 |
-6,0 |
|
0,020 |
90,0 |
100,0 |
-19,5 |
|
0,050 |
82,0 |
100,0 |
-27,5 |
|
0,100 |
76,0 |
94,0 |
-33,5 |
|
0,300 |
66,6 |
84,6 |
-43,4 |
|
1,000 |
57,0 |
75,0 |
-53,5 |
|
2,000 |
53,0 |
71,0 |
-58,8 |
|
3,000 |
51,6 |
69,6 |
-61,6 |
|
10,00 |
50,2 |
68,2 |
-66,8 |
|
30,00 |
50,0 |
68,0 |
-68,0 |
|
100,0 |
50,0 |
56,0 |
-69,0 |
|
400,0 |
50,0 |
42,0 |
-69,0 |
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание биполярное от источника постоянного | |
|
напряжения, В |
±6,5...±18,0 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Масса, кг, не более |
0,305 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
500 |
|
- ширина |
80 |
|
- высота |
41 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность воздуха при +30 °С, %, не более |
90 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,5 (от 537 до 800) |
Знак утверждения типа
наносится на титульный лист документа «Антенна измерительная электрическая П6-71. Руководство по эксплуатации АВНР.411153.011 РЭ» типографским способом и на корпус антенны П6-71 в виде наклейки.
Комплектность
Комплектность антенны П6-71 приведена в таблице 4.
Таблица 4 - Комплектность антенны П6-71
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная электрическая П6-71 |
АВНР.411153.011 |
1 шт. |
|
Кабель удлинительный |
АВНР.685611.011 |
1 шт. |
|
Тренога* |
АВНР.411171.012 |
1 шт. |
|
Блок питания ОКТАФОН* |
АВНР.411171.013 |
1 шт. |
|
Кейс* |
АВНР.411915.011 |
1 шт. |
|
Руководство по эксплуатации |
АВНР.411153.011 РЭ |
1 экз. |
|
Паспорт-формуляр |
АВНР.411153.011 ПС |
1 экз. |
|
* - поставляется по отдельному заказу | ||
Поверка
осуществляется по документу АВНР.411153.011 РЭ «Антенна измерительная электрическая П6-71. Руководство по эксплуатации», раздел «Методика поверки», согласованному ФГУП «ВНИИФТРИ» 05 октября 2007 года.
Основные средства поверки:
- государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне частот от 5 Гц до 4405 Гц (по ГОСТ Р 8.564-96, ГОСТ Р 8.805-2012), диапазон воспроизведения напряженности электрического поля от 0,1 до 1500 В^м-1 в диапазоне частот от 5 Гц до 100 кГц, от 0,1 до 20 В^м-1 в диапазоне частот от 100 до 400 кГц, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ±5 %;
- государственный рабочий эталон единицы напряженности электрического поля 1 разряда на частоте 50 Гц ((по ГОСТ Р 8.564-96), диапазон воспроизведения напряженности электрического поля от 0,01 до 100 кВ^м-1, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ±3 %;
- нановольтметр селективный Unipan 233, регистрационный номер 5299-76, диапазон частот от 1,5 Гц до 150 кГц, диапазон измеряемых напряжений от 1 мкВ до 100мВ, пределы допускаемой относительной погрешности измерений напряжения на верхнем пределе измерения ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-71 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0 до 20 кГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
Антенна измерительная магнитная П6-71. Технические условия ТУ 4381-005-98301696-2007
