Антенны измерительные магнитные П6-70
| Номер в ГРСИ РФ: | 36632-07 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "ПКФ Цифровые приборы", г.Москва |
Является преобразователем напряженности переменного магнитного поля в напряжение переменного тока и предназначена совместно с измерительным приемником, селективным микровольтметром, анализатором спектра и т.п. для измерения напряженности магнитного поля. Основная область применения - контроль электромагнитной обстановки, измерение индустриальных радиопомех, измерение биологически опасных уровней электромагнитных полей в соответствии с СанПиН 2.2.4.1191-03, а также для научных исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36632-07 |
| Действует | по 16.10.2027 |
| Наименование | Антенны измерительные магнитные |
| Модель | П6-70 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c87d629f-2ed0-3459-fb13-55abb67c03f7 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4381-006-98301696-2007 |
| Класс СИ | 35.10 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2013 |
| Номер сертификата | 30115 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д2 от 27.12.07 п.80 |
Производитель / Заявитель
ООО "ПКФ Цифровые приборы", г.Москва
Россия
127015, ул.Бутырская, 97, Почт. адрес: 129281, ул.Енисейская, д.24, кв.150 Тел./Факс (495) 225-55-01, 129626, пр-т Мира, д.100, E-mail: info@octava.info
Поверка
| Методика поверки / информация о поверке | Раздел АВНР.411171.011 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3548
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3519 (99%) |
| Неуспешных поверок (СИ непригодно) | 29 (1 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
36632-07: Описание типа
2017-36632-07.pdf
|
Скачать | 85.7 КБ | |
|
36632-07: Методика поверки
2022-mp36632-07.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Антенны измерительные магнитные П6-70 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Описание
Принцип действия антенны измерительной магнитной П6-70 (далее - антенна П6-70) состоит в преобразовании напряженности переменного магнитного поля (далее - НМП) в соответствующее напряжение переменного тока в тракте.
Конструктивно антенна П6-70 состоит из первичного преобразователя в виде спиралевидной рамки, экранированной двумя пластинами, усилителя, расположенного в рукоятке, и выходного разъема.
К выходному разъему подсоединяется кабель удлинительный.
Под действием переменного магнитного поля на рамке индуцируется переменный ток, пропорциональный НМП.
Усилитель преобразует ток в выходное напряжение, согласовывает импеданс антенны с выходным сопротивлением и осуществляет частотную коррекцию сигнала.
В комплект поставки входит блок питания ОКТАФОН, который обеспечивает питание усилителя антенны П6-70.

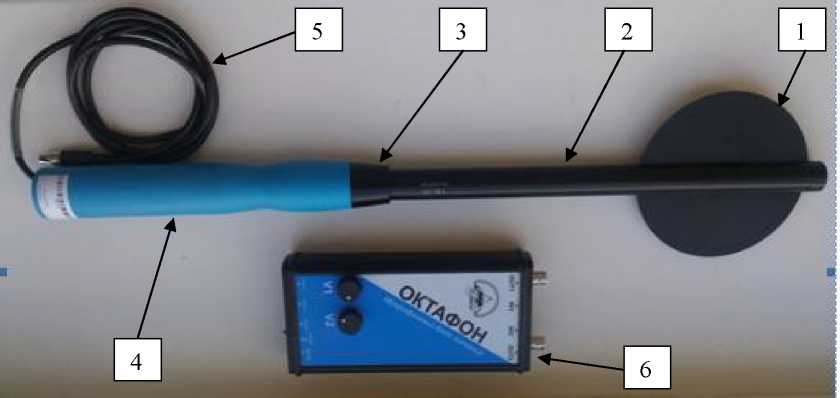

Внешний вид антенны П6-70 приведен на рисунке 1.
1 - первичный преобразователь
2 - штанга
3 - переходник
4 - рукоятка
5 - кабель удлинительный
6 - блок питания ОКТАФОН Рисунок 1 - Внешний вид антенны П6-70
Элементы антенны П6-70, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Антенна П6-70 может использоваться для контроля электромагнитной обстановки, измерений индустриальных радиопомех, измерений биологически опасных уровней электромагнитных полей, а также для научных исследований.
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 0,005 до 400 включ. |
|
Диапазон изменения коэффициента калибровки К, дБ(1 Ом-1^м-1) |
от 33,8 до 85,8 |
|
Коэффициенты калибровки К на фиксированных частотах |
приведены в таблице 2 |
|
Верхние границы Hmax диапазона измерений НМП на фиксированных частотах |
приведены в таблице 2 |
|
Спектральная плотность собственных шумов SH на фиксированных частотах |
приведена в таблице 2 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот от 20 Гц до 100 кГц, дБ |
±1,5 |
|
Отношение максимального напряжения к минимальному напряжению при ориентации антенны в однородном поле, дБ, не менее |
20 |
Таблица 2 - Значения К, Hmax, SH
|
Частота, кГц |
К, дБ(1 Ом-^м-1) |
Hmax, дБ(1 А^м-1) |
Sh, Мм^Гц)-1 |
|
0,005 |
85,8 |
74,0 |
-42,5 |
|
0,020 |
73,8 |
74,0 |
-56,0 |
|
0,050 |
65,8 |
74,0 |
-65,5 |
|
0,100 |
59,8 |
74,0 |
-76,0 |
|
0,300 |
50,4 |
64,5 |
-86,9 |
|
1,000 |
40,8 |
55,0 |
-97,5 |
|
2,000 |
36,8 |
51,0 |
-102,5 |
|
3,000 |
35,4 |
49,6 |
-104,9 |
|
10,00 |
34,0 |
48,1 |
-107,8 |
|
30,00 |
33,8 |
48,0 |
-109,0 |
|
100,0 |
33,8 |
39,8 |
-109,0 |
|
400,0 |
33,8 |
25,8 |
-109,0 |
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание биполярное от источника постоянного | |
|
напряжения, В |
±6,5...±18,0 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Масса, кг, не более |
0,305 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
500 |
|
- ширина |
80 |
|
- высота |
41 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность воздуха при +30 °С, %, не более |
90 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,5 (от 537 до 800) |
Знак утверждения типа
наносится на титульный лист документа «Антенна измерительная магнитная П6-70. Руководство по эксплуатации АВНР.411171.011 РЭ» типографским способом и на корпус антенны П6-70 в виде наклейки.
Комплектность
Комплектность антенны П6-70 приведена в таблице 4.
Таблица 4 - Комплектность антенны П6-70
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная магнитная П6-70 |
АВНР.411171.011 |
1 шт. |
|
Кабель удлинительный |
АВНР.685611.011 |
1 шт. |
|
Тренога* |
АВНР.411171.012 |
1 шт. |
|
Блок питания ОКТАФОН* |
АВНР.411171.013 |
1 шт. |
|
Кейс* |
АВНР.411915.011 |
1 шт. |
|
Руководство по эксплуатации |
АВНР.411171.011 РЭ |
1 экз. |
|
Паспорт-формуляр |
АВНР.411171.011 ПС |
1 экз. |
|
* - поставляется по отдельному заказу | ||
Поверка
осуществляется по документу АВНР.411171.011 РЭ «Антенна измерительная магнитная П6-70. Руководство по эксплуатации», раздел «Методика поверки», согласованному ФГУП «ВНИИФТРИ» 05 октября 2007 года.
Основные средства поверки
- государственный рабочий эталон единицы напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц (по ГОСТ Р 8.808-2012), диапазон воспроизведения напряженности магнитного поля от 0,05 до 3000 А-м’1 в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А^м-1 в диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А^м-1 в диапазоне частот от 2 до 30 кГц, от 0,005 до 100 А^м-1 в диапазоне частот от 30 до 100 кГц, от 0,005 до 3 А^м-1, в диапазоне частот от 100 до 400 кГц, от 0,05 до 1 А^м-1 в диапазоне частот от 0,4 до 10 МГц, от 0,05 до 10 А^м-1 на частотах 0,5; 1,0; 5,0; 10,0 МГц, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±3 %;
- нановольтметр селективный Unipan 233, регистрационный номер 5299-76, диапазон частот от 1,5 Гц до 150 кГц, диапазон измеряемых напряжений от 1 мкВ до 100мВ, пределы допускаемой относительной погрешности измерений напряжения на верхнем пределе измерения ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-70 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
Антенна измерительная магнитная П6-70. Технические условия ТУ 4381-006-98301696-2007
