Корректоры СПГ761
| Номер в ГРСИ РФ: | 36693-13 |
|---|---|
| Производитель / заявитель: | ЗАО НПФ "Логика", г.С.-Петербург |
Для измерения электрических сигналов, соответствующих параметрам природного газа с компонентным составом согласно ГОСТ 30319.0-96, и последующим вычислением расхода и объема газа, приведенных к стандартным условиям. Для работы в составе измерительных комплексов (систем) , предназначенных для учета природного газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36693-13 |
| Действует | по 27.03.2028 |
| Наименование | Корректоры |
| Модель | СПГ761 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bad3c1c1-c4ed-92be-b212-5a90e0b82ab1 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 06.05.2013 утвержден вместо 36693-08 |
| Информация о сертификате | |
| Срок действия сертификата | 06.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 466 п. 40 от 06.05.201301 от 17.01.08 п.30 |
Производитель / Заявитель
Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт-Петербург
Россия
198103, ул.Курляндская, 1, а/я 272 (198020, наб.Обводного канала, 150) тел./факс 252-29-40
Поверка
| Методика поверки / информация о поверке | РАЖГ.421412.026 РЭ, раздел 9 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
17328
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17200 (99%) |
| Неуспешных поверок (СИ непригодно) | 128 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
36693-13: Описание типа
2024-36693-13.pdf
|
Скачать | 183.7 КБ | |
|
36693-13: Методика поверки
2023-mp36693-13.pdf
|
Скачать | 3.6 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Корректоры СПГ761 предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, транспортируемого по трубопроводам, и вычисления расхода и объема газа, приведенных к стандартным условиям.
Описание
Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода или разности давлений на сужающих устройствах и усредняющих трубках, температуры, давления и других параметров газа, транспортируемого по трубопроводам, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

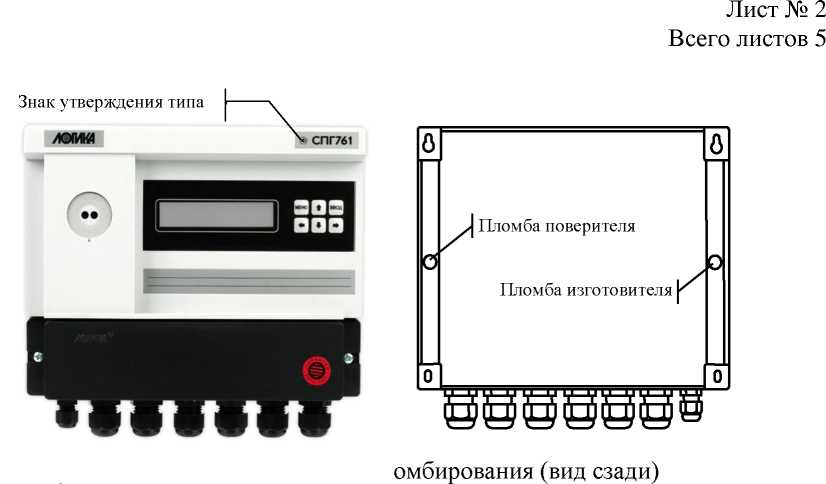

Корректоры обеспечивают обслуживание до двенадцати трубопроводов. Непосредственно к корректору могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8I+4F+4R. Посредством адаптеров АДС97, подключаемых по адаптерному интерфейсу RS485, конфигурация входов может быть расширена до 12I+8F+8R при подключении одного и до 16I+12F+12R при подключении двух адаптеров. Выпускается четыре модификации корректоров: 761.1, 761.2, 761.3 и 761.4, различающиеся между собой параметрами электропитания и количеством коммуникационных портов. Электропитание корректоров модификаций 761.1, 761.2 осуществляется напряжением переменного тока ~220 В, 50 Гц; модификаций 761.3, 761.4 -напряжением 12 В постоянного тока. Модификации 761.2, 761.3, 761.4 отличаются от 761.1 наличием адаптерного (второго) коммуникационного порта RS485. Модификация 761.4 дополнительно оборудуется сетевым интерфейсом Ethernet и беспроводным интерфейсом Bluetooth. Общий вид и схема пломбирования корректоров показаны на рисунке 1.

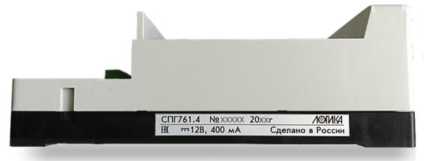

Рисунок 2 - Вид сбоку
Обозначение корректора наносится на лицевую панель справа от знака утверждения типа (рисунок 1). Код модификации и заводской номер, однозначно идентифицирующий каждый экземпляр корректора, наносятся на табличку из полимерного, устойчивого к истиранию материала, размещенную на правой боковой панели корректора (рисунок 2).
Программное обеспечение
(ПО) корректоров встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Идентификационные данные ПО приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование | ||
|
Номер версии (идентификационный номер) ПО |
03.х.хх |
04.х.хх |
|
Цифровой идентификатор (контрольная сумма) |
D36A |
36В7 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений сигналов тока, соответствующих давлению, разности давлений, температуре, расходу, плотности, удельной теплоте сгорания и относительной влажности, мА |
от 0 до 5, от 0 до 20 и от 4 до 20 |
|
Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом |
от 38 до 143 |
|
Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Гц |
от 330 1 до 5-103 |
|
Диапазон показаний давления, МПа |
от 0 до 30 |
|
Диапазон показаний разности давлений, кПа |
от 0 до 1000 |
|
Диапазон показаний температуры, °С |
от -55 до +100 |
|
Диапазон показаний объемного расхода, м3/ч |
от 0 до 9-108 |
|
Диапазон показаний массового расхода, кг/ч |
от 0 до 9-108 |
|
Диапазон показаний объема, м3 |
от 0 до 9-1011 |
|
Диапазон показаний массы, кг |
от 0 до 94011 |
|
Диапазон показаний плотности, кг/м3 |
от 0,5 до 350 |
|
Диапазон показаний удельной теплоты сгорания, МДж/м3 |
от 30 до 50 |
|
Диапазон показаний относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой, приведенной к диапазону, погрешности измерений сигналов тока, соответствующих объемному и массовому расходам, давлению, температуре, плотности, удельной теплоте сгорания и относительной влажности, %: - от 0 до 20 мА и от 4 до 20 мА - от 0 до 5 мА |
±0,05 ±0,1 |
|
Пределы допускаемой, приведенной к диапазону, погрешности измерений сигналов тока, соответствующих разности давлений, при применении преобразователей с пропорциональной характеристикой, %: - от 0 до 20 мА и от 4 до 20 мА - от 0 до 5 мА |
±0,05 ±0,1 |
|
Пределы допускаемой, приведенной к диапазону, погрешности измерений сигналов тока, соответствующих разности давлений при применении преобразователей с квадратичной характеристикой, %: - от 0 до 20 мА и от 4 до 20 мА - от 0 до 5 мА |
±0,1 ±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений сигналов электрического сопротивления, соответствующих температуре, в зависимости от типа термопреобразователя сопротивления, оС: - Pt100, 100П, 100М - Pt50, 50П, 50М |
±0,1 ±0,15 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений частоты импульсного сигнала, соответствующей объемному и массовому расходу, % |
±0,05 |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 |
|
Пределы допускаемой относительной погрешности вычислений параметров, % |
±0,02 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
244 70 220 |
|
Масса, кг, не более |
2 |
|
Параметры электропитания: - переменный ток (напряжение, В; частота, Гц; мощность, ВА) - постоянный ток (напряжение, В; ток, мА) |
220±66; 50±1; 7 12±2; 400 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 35°С, % - атмосферное давление, кПа |
от -10 до +50 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевой панели корректора методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Количество |
|
Корректор СПГ761 |
1 шт. |
|
Штекер MC 1,5/2-ST-3,81 |
16 шт. |
|
Штекер MC 1,5/4-ST-3,81 |
4 шт. |
|
Штекер MC 1,5/5-ST-3,81 |
1 шт. |
|
Штекер MSTB 2,5/3-ST (MC 1,5/2-ST-3,81) |
1 шт. |
|
Заглушка кабельного ввода |
7 шт. |
|
Паспорт (РАЖГ.421412.026 ПС) |
1 экз. |
|
Руководство по эксплуатации (РАЖГ.421412.026 РЭ) с методикой поверки |
1 экз. |
Сведения о методах измерений
Приведены в документе РАЖГ.421412.026 РЭ «Корректоры СПГ761. Руководство по эксплуатации», раздел 7 «Подготовка к работе и порядок работы».
Нормативные документы
ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования;
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования;
ГОСТ 8.586.3-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования;
ГОСТ 8.586.4-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования;
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений;
ГОСТ Р 8.740-2023 ГСИ. Расход и объём газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения;
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе;
ГОСТ Р 70927-2023 Газ природный. Методы расчета физических свойств. Вычисление коэффициента сжимаемости в области низких температур;
ТУ 4217-057-23041473-2007 Корректоры СПГ761. Технические условия.
