Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25

ALL-Pribors default picture
Номер в ГРСИ РФ: 36707-08
Категория: Счетчики газа
Производитель / заявитель: Фирма "Elster Handel GmbH", Германия
Скачать
36707-08: Описание типа СИ Скачать 121.2 КБ
Заказать
Поставщик: ООО «ПКФ «Теплогаз-Центр»
Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения прошедшего через них объема газа. Основная область применения счетчиков: жилищно-коммунальное хозяйство. Кроме того, они могут использоваться и в других сферах деятельности, требующих учета потребления газа.

Информация по Госреестру

Основные данные
Номер по Госреестру 36707-08
Наименование Счетчики газа диафрагменные
Модель BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25
Технические условия на выпуск тех.документация фирмы
Класс СИ 29.01.01.02
Год регистрации 2008
Страна-производитель  Германия
Примечание 02.07.2013 продлен срок свидетельстваВзамен № 14080-06
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 02.07.2018
Номер сертификата 30261
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 693 п. 11 от 02.07.201301 от 17.01.08 п.118
Производитель / Заявитель

Фирма "Elster GmbH", Германия

 Германия

Postfach, 2809, D-49018, Osnabruck, Strotheweg 1, 49504 Lotte (Buren), Deutschland, Steinernstrasse 19-21, D-55252, Mainz-Kastel, Germany Тел. +49(0) 61-34/605-0 Факс +49(0)061-34/605-390

Поверка

Методика поверки / информация о поверке ГОСТ 8.324-2002
Межповерочный интервал / Периодичность поверки 10 лет
Зарегистрировано поверок 192742
Найдено поверителей 256
Успешных поверок (СИ пригодно) 190900 (99%)
Неуспешных поверок (СИ непригодно) 1842 (1%)
Актуальность информации 21.11.2024

Поверители

Скачать

36707-08: Описание типа СИ Скачать 121.2 КБ

Описание типа

Назначение

Счетчики газа диафрагменные BK-G1,6; BK-G2,5; BK-G4; BK-G6; ВК-GIO; BK-G16;

BK-G25 (далее - счетчики), предназначены для измерения прошедшего через них объема газа.

Описание

Счетчик состоит из измерительного механизма, корпуса и отсчетного устройства.

Измерительный механизм состоит из двух камер со встроенными мембранами. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через магнитную муфту передается отсчетному устройству.

Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма.

Для дистанционной передачи информации к счетчику может быть подключен датчик импульсов с "герконом" типа IN-Z61, срабатывающим от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.

Отсчетные устройства могут оснащаться специальными устройствами "Chekker" для шифровки показаний, а также иметь электронный или оптоэлектронный выход.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

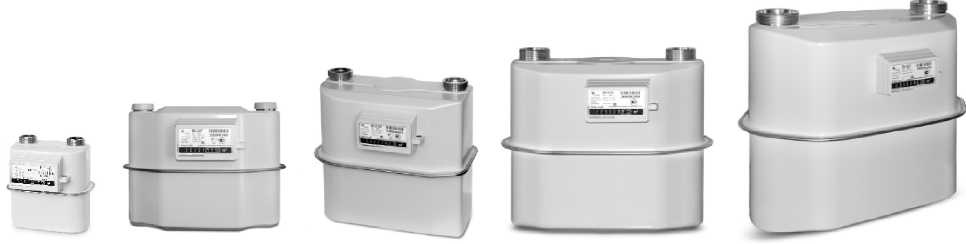

Рисунок 1 - Общий вид счетчиков

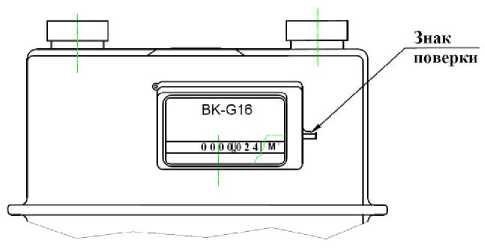

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1

Характеристики

BK-G1,6

BK-G2,5

ВК-G4

ВК-

G6

BK-G10

ВК-16

ВК-25

Расход, м3/ч:

- максимальный

- номинальный

- минимальный

2,5

1,6 0,016

4

2,5 0,025

6

4 0,04

10 6 0,06

16

10

0,1

25

16 0,16

40

25 0,25

Порог чувствительности, м3/ч

0,0032

0,005

0,008

0,008

0,01

0,01

0,01

Максимальное рабочее давление, кПа, не более

50

Потеря давления, Па, не более

200

300

Максимально допустимое давление внутри корпуса, не более, кПа

50

Пределы допускаемой относительной погрешности в диапазоне расходов, %: Qмин. < Q < 0,1 Q^ 0,^ном. < Q < Рмакс.

±3,0

±1,5

Емкость отсчетного механизма, м3

99999/ 9999

99999

999999

Цена деления

младшего разряда,

3 дм

0,2

2

Параметры датчика импульсов: -напряжение, В -ток, мА

-цена одного импульса, имп/м3

12

10

0,01

Температура рабочей среды, оС

от -25 до +40

Температура окружающей среды, оС

от -40 до +55

Продолжение таблицы 1

Характеристики

BK-G1,6 BK-G2,5

BK-G4

BK-G6

BK-G10

ВК-16

ВК-25

Резьба штуцера, дюйм

1; 1%

1%; 1%; 2

1%; 2

2У2

Межцентровое расстояние между штуцерами, мм

110

110

250

250

280

335

Г абаритные размеры, мм, не более - высота - длина - ширина

220

197

163

241

327

163

320

334

218

323

334

218

330

405

234

398

465

289

Масса, кг, не более

1,9

3,5

4,3

5,7

10

Знак утверждения типа

наносится на циферблат методом печати и на титульный лист паспорта типографским способом.

Комплектность

Таблица 2

Наименование

Кол.

Примечание

Счетчик газа диафрагменный BK-G1,6;

BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16;

BK-G25

1 шт.

По заказу

Паспорт

1 экз.

Упаковка

1 экз.

Комплект монтажных частей

1 экз.

По заказу

Методика поверки МП 208-017-2016

1 экз.

На партию

Поверка

осуществляется по документу МП 208-017-2016 «ГСИ. Счетчики газа диафрагменные ВК-G, ВК-GT. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.

Основные средства поверки:

- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений от 0,016 до 40 м3/ч с погрешностью не более ± 0,5 % (регистрационный номер в Федеральном информационном фонде 56748-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу, установленную на корпус отсчетного устройства.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

Техническая документация фирмы "Elster GmbH", Германия.
