ИК-Фурье-спектрометры ALPHA
| Номер в ГРСИ РФ: | 36762-13 |
|---|---|
| Категория: | Фурье-спектрометры |
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
Для измерения оптических спектров пропускания, отражения в ИК диапазоне, определения концентрации различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т.п. Применяется в аналитических лабораториях промышленного производства, научно-исследовательских и учебных организаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36762-13 |
| Действует | по 22.04.2018 |
| Наименование | ИК-Фурье-спектрометры |
| Модель | ALPHA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7a9b6c47-e758-b65c-fcf3-326bfad7e395 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 37 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Примечание | 22.04.2013 утвержден вместо 36762-08 |
| Информация о сертификате | |
| Срок действия сертификата | 22.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 421 п. 10 от 22.04.201301 от 17.01.08 п.95 |
Производитель / Заявитель
Фирма "Bruker Optik GmbH", ГЕРМАНИЯ
Германия
D-76275 Ettlingen, Rudolf-Plank Str., 23 Germany, тел.(0 72 43) 504-600, факс (0 72 43) 50-6984, E-mail: optik@bruker.de
Поверка
| Методика поверки / информация о поверке | МП 106.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 290 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
36762-13: Описание типа
2013-36762-13.pdf
|
Скачать | 133.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
ИК-Фурье-спектрометры ALPHA (далее тексту - ИК-Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения и в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдой, жидкой и газообразной фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т.п.
Описание
ИК-Фурье-спектрометры представляют собой стационарные автоматизированные приборы.
Основой ИК-Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно ИК-Фурье-спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером. Общий вид ИК-Фурье-спектрометра ALPHA представлен на рисунках 1 и 2.
Рисунок 1. Общий вид ИК-Фурье-спектрометра ALPHA.
** А

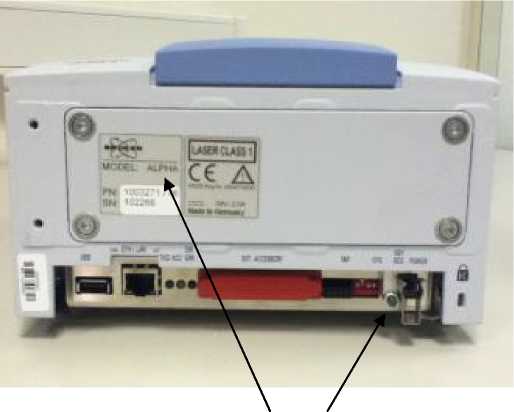

Рисунок 2. Задняя панель спектрометров ALPHA,
*- место пломбирования, **- место маркировки
ИК-Фурье-спектрометры имеют сменные модули "QuickSnap" (Рис. 3), которые позволяют измерять оптические спектры диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули "QuickSnap" заменяются без инструментов и автоматически распознаются прибором (Рис. 4).

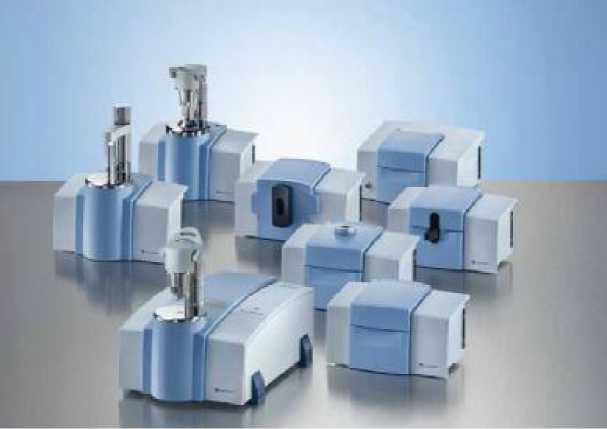

Рисунок 3. Общий вид сменных модулей "QuickSnap".

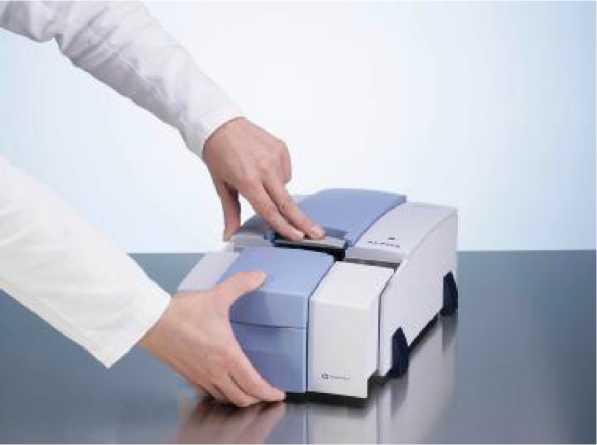

Рисунок 4. Установка сменного модуля "QuickSnap".
По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.
По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.
Программное обеспечение
В ИК-Фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа управления и обработки данных OPUS™ |
OPUS™ |
7.0 и выше |
- |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристик |
Значение |
|
Спектральный диапазон по шкале волновых ____ -1 чисел, см (в диапазоне длин волн, мкм) |
7500 - 375 (1,33 - 26,7) |
|
Спектральный диапазон в случае ZnSe оптики по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм) |
6000 - 500 (1,66 - 20) |
|
Спектральное разрешение, см-1, не более |
2,0 |
|
Максимальное спектральное разрешение, см-1, (возможность расширения) |
0,8 |
|
Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел по парам воды атмосферы (плёнки полистирола), см-1, не более |
±0,05 (±0,5) |
|
Отношение сигнал/шум (пик к пику), при регистрации спектров поглощения, число сканов 6, (разрешение 4 см-1), не менее |
2000 |
|
Напряжение питания переменного тока, В |
220 ± 22 |
|
Потребляемая мощность, В •А: |
20 |
|
Г абаритные размеры в базовой конфигурации (Ш * Д * В), мм, не более |
220x300x250 |
|
Масса, кг, не более |
7,0 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
18-35 70 760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
От минус 20 до плюс 50 |
Знак утверждения типа
Наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
Комплектность
ИК-Фурье-спектрометры комплектуются в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Основной комплект поставки: | |
|
ИК-Фурье-спектрометр ALPHA |
1 |
|
Комплект инструментов |
1 |
|
Программное обеспечение |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки МП 106. Д4-12 «ИК-Фурье-спектрометры ALPHA» |
1 |
|
Дополнительное оборудование, поставляемое по заказу: | |
|
Оборудование для пробоотбора и пробоподготовки | |
|
Жидкостные и газовые кюветы | |
|
Приставка диффузного отражения | |
|
Приставка зеркального отражения | |
|
Приставка нарушенного полного внутреннего отражения с кристаллами селенид цинка ZnSe, алмаз, германий Ge для измерений сильнопоглощающих веществ. | |
|
Библиотеки спектров твёрдых, жидких и газообразных образцов | |
|
Компьютер | |
|
Принтер |
Поверка
осуществляется по документу МП 106.Д4-12 «ИК-Фурье-спектрометры ALPHA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 14 ноября 2012 г.
Сведения о методах измерений
Сведения о методиках измерений приведены в руководстве пользователя «ИК-Фурье-спектрометры ALPHA», п.7 «Измерение пропускания», п.8 «Измерения ATR».
Нормативные документы
Техническая документация фирмы «Bruker Optik GmbH», Германия.
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
