Комплексы суточного мониторирования ЭКГ и АД «Валента»
| Номер в ГРСИ РФ: | 36779-13 |
|---|---|
| Производитель / заявитель: | ООО "Компания Нео", г.С.-Петербург |
Комплекс суточного мониторирования ЭКГ и АД «Валента» (далее - комплекс) предназначен для измерения электрокардиосигнала (ЭКГ) по Холтеру и измерений неинвазивного артериального давления (АД) у пациента в течение 24 часов, автоматической записи, хранения и с последующим вводом данных в компьютер для автоматизированной обработки результатов измерений и формирования заключения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36779-13 |
| Действует | по 27.03.2028 |
| Наименование | Комплексы суточного мониторирования ЭКГ и АД |
| Модель | «Валента» |
| Приказы |
№1671 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 44410c2e-b8a4-cc08-5bbe-e88bf970357b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 39 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 12.04.2013 утвержден вместо 36779-08 |
| Информация о сертификате | |
| Срок действия сертификата | 12.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 381 п. 09 от 12.04.201302 от 31.01.08 п.12 |
Производитель / Заявитель
ООО «Компания Нео», РОССИЯ, 195269, г. Санкт-Петербург, ул. Учительская, д. 23, лит. А, помещ. 221-А
Россия
195265, ул.Лужская, д.16, лит.А, пом.9Н
Поверка
| Методика поверки / информация о поверке | СМ МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
33331
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32539 (98%) |
| Неуспешных поверок (СИ непригодно) | 792 (2 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
36779-13: Описание типа
2018-36779-13.pdf
Файл устарел
|
Скачать | 134.2 КБ | |
|
36779-13: Методика поверки
2023-mp36779-13.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
36779-13: Описание типа
2018-36779-13-1.pdf
|
Скачать | 134.2 КБ | |
|
36779-13: Описание типа
2026-36779-13.pdf
|
Скачать | 373.7 КБ | |
|
36779-13: Методика поверки
2023-mp36779-13-1.pdf
|
Скачать | 1.4 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекс суточного мониторирования ЭКГ и АД «Валента» (далее - комплекс) предназначен для измерения электрокардиосигнала (ЭКГ) по Холтеру и измерений неинвазивного артериального давления (АД) у пациента в течение 24 часов, автоматической записи, хранения и с последующим вводом данных в компьютер для автоматизированной обработки результатов измерений и формирования заключения.
Описание
Комплекс включает в себя один или более носимых регистраторов, осуществляющих автоматическую запись и хранение данных АД или ЭКГ, персональный компьютер и комплект программного обеспечения. Защитные пломбы от несанкционированного вторжения наклеиваются на боковые поверхности регистраторов в местах соединения верхней и нижней частей корпуса.
Сигнал ЭКГ поступает в регистратор по специальному кабелю. Манжета для измерения АД соединяется с регистратором с помощью эластичной трубки. Сигналы АД и ЭКГ в регистраторах преобразуются и помещаются в съемную энергонезависимую память.
Типы и особенности регистраторов:
- регистратор МН-02-5 обеспечивает регистрацию от 1 до 8 каналов ЭКГ, оснащен жидкокристаллическим экраном для вывода сигналов ЭКГ и дополнительной информации.
- регистратор МН-02-8 обеспечивает регистрацию от 1 до 3 каналов ЭКГ, также оснащен жидкокристаллическим экраном.
- регистратор ИАД-01-1 обеспечивает автоматическое измерение АД
по осциллометрическому методу.
- регистратор ИАД-01-2 обеспечивает автоматическое измерение АД
по осциллометрическому и аускультативному методу.
Персональный компьютер типа IBM PC с процессором Intel Pentium 4, объемом оперативной памяти 256 Мб и более. Программное обеспечение (ПО) предназначено для анализа суточной записи ЭКГ и/или АД и документирования результатов.
Нанесение знака поверки на комплексы не предусмотрено.
Общий вид комплекса представлен на рисунках 1 - 2.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на информационную табличку, общий вид которой приведен на рисунке 3.

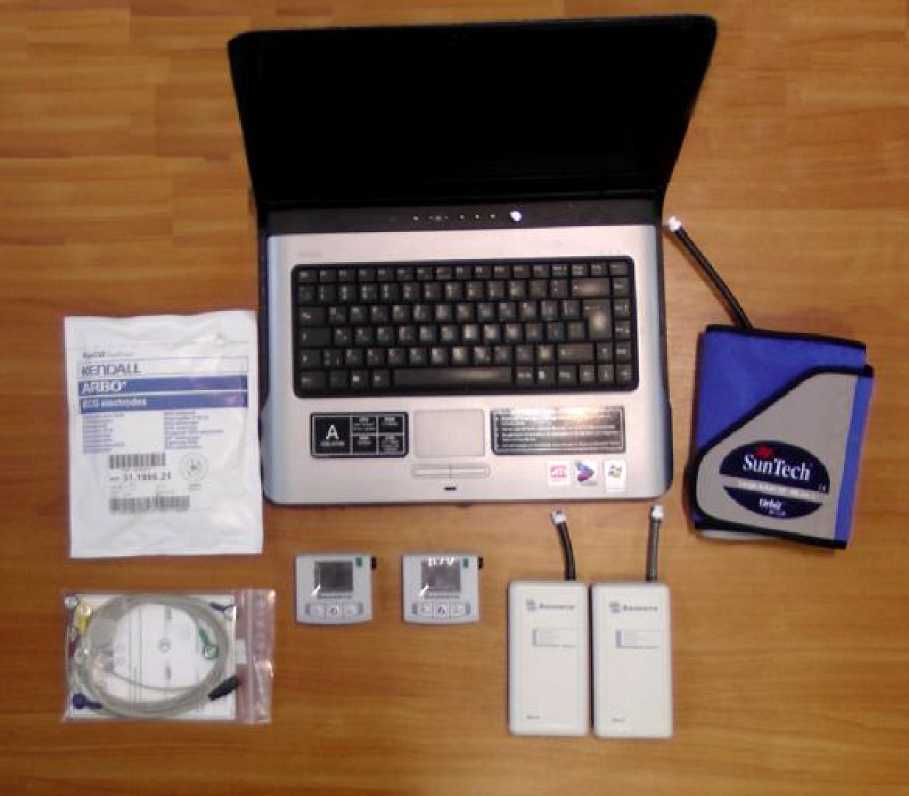

Рисунок 1 - Общий вид комплексов
Регистратор МН-02-5
Регистратор МН-02-8

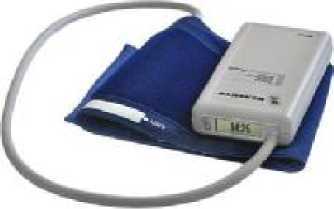

Регистратор ИАД-01-1
Рисунок 2 - Вид регистраторов из состава комплексов

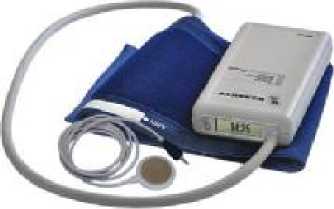

Регистратор ИАД-01-2
Валента
Регистрирующий Елок SKI МН02-8
ГфСЭК ш
1 IP-22
ААА(И«9 Nt МЧ bolt™ у 5 2V
Место нанесения
Место нанесения
серийного номера
Комплекс суточного мониторирования ЗКГ и АД пВапентаэ Регистратор ЭКГ холтеровский _________а Валента» МН 08__________
Л4| I 2025 ~|
И 11082
Г ГУ 9441г002 80502299 2007
знака утверждения типа
ИЛД-01-1
-Петярбург. ул Учитвлыжэя д 23 литер А.
Место нанесения
2025 |
Место нанесения
серийного номера
ТУ 944J 002 80502299-2007
АА0««5) Ni-MH Ь»МШу 1 2V
Комплекс суточного мониторирования ЗКГ и АД «Валента» Монитор носимый АД «Валента»
знака утверждения типа
Рисунок 3 - Вид маркировочной таблички
Пломбирование комплексов от несанкционированного доступа осуществляется путем наклейки пломбы на боковую панель регистраторов, как показано на рисунке 4.
Рисунок 4 - Схема пломбировки регистраторов МН-02-5 и МН-02-8
Рисунок 5 - Схема пломбировки регистраторов ИАД-01-1 и ИАД-01-2
Программное обеспечение
|
Таблица 1 - И |
дентификационные данные ПО | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифик ационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификат ора ПО |
|
СМ Валента |
Holter.dll |
1.4.0.11 |
a389b05713386a623799d566ea9acdfb |
md5 |
|
BPmonitor.dll |
1.4.0.12 |
a6c7aeedf533ac10f0ed6aff51d37b36 |
md5 | |
|
ValentaTest.exe |
1.0.0.1 |
0eba99ad42824f474772e84f2b015b04 |
md5 | |
|
1.0.0.1 |
8b51d7a3ea579864c500a29d167f5159 |
md5 | ||
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал ЭКГ | |
|
Количество каналов ЭКГ |
от 1 до 8 |
|
Диапазон регистрируемого входного напряжения, мВ |
от 0,1 до 5,0 |
|
Пределы допускаемой относительной погрешности измерений напряжения, %, в диапазоне: - от 0,2 до 1 мВ включ. - св. 1 до 4 мВ |
±20 ±10 |
|
Диапазон измерений интервалов RR, мс |
от 250 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов RR, мс |
±20 |
|
Диапазон измеряемых напряжений смещения сегмента ST, мВ |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений напряжений смещения сегмента ST, мВ |
±0,025 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в полосе частот от 0,1 до 30 Гц, % |
от -30 до +10 |
|
Пределы допускаемой относительной погрешности измерений интервалов времени в диапазоне от 0,1 до 1,0 с, % |
±5 |
|
Напряжение внутренних шумов, приведенное к входу, мкВ, не более |
25 |
|
Коэффициент ослабления синфазных сигналов, дБ, не менее |
70 |
|
Входной импеданс, МОм, не менее |
10 |
|
Пределы допускаемой относительной погрешности установки калибровочного напряжения 1 мВ, % |
±5 |
|
Канал АД | |
|
Диапазон измерений давления в манжете (далее ДМ), кПа (мм рт.ст.) |
от 2,67 до 38,7 (от 20 до 290) |
|
Пределы допускаемой абсолютной погрешности измерений ДМ, кПа (мм рт.ст.) |
±0,4 (±3) |
|
Скорость спада ДМ в режиме декомпрессии, кПа/с (мм рт.ст./с) |
от 0,3 до 0,7 (от 2 до 5) |
|
Время быстрого сброса ДМ от уровня 34,7 до 2 кПа (от 260 до 15 мм рт.ст.), с, не более |
10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±0,5 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Напряжение постоянного тока (в режиме суточной записи), В: - для регистраторов МН-02-5, МН-02-8 - для регистраторов ИАД-01-1, ИАД-01-2 |
от 1,1 до 1,7 от 2.2 до 3,4 |
|
Время непрерывной работы комплекса, ч, не менее |
8 |
|
Время непрерывной работы регистраторов, ч, не менее |
24 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время передачи суточной записи из регистратора в ПК, мин, не более |
10 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - регистраторы МН-02-5, МН-02-8 - регистраторы ИАД-01-1, ИАД-01-2 |
90x70x25 135x70x25 |
|
Масса, кг, не более - регистраторы МН-02-5, МН-02-8 - регистраторы ИАД-01-1, ИАД-01-2 |
0,09 0,250 |
|
Условия эксплуатации регистраторов: - температура окружающего воздуха, °С - относительная влажность, без конденсации, % |
от +10 до +45 от 10 до 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ комплекса без ПК, ч, не менее |
2000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и методом печати на маркировочную табличку согласно рисунку 3.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс суточного мониторирования ЭКГ и АД «Валента» |
_ |
* |
|
Регистраторы ЭКГ в исполнениях: - МН-02-5 - МН-02-8 |
_ |
* |
|
Регистраторы АД в исполнениях: - ИАД-01-1 - ИАД-01-2 |
_ |
* |
|
Программное обеспечение: - база данных пациентов; - программный модуль "СМ ЭКГ" - программный модуль "СМ АД" - программный модуль "СМ ЭКГ и АД" - программный модуль поверки комплекса |
_ |
* |
|
Аксессуары: - кабель отведений ЭКГ - электроды одноразовые - элемент питания - блок сопряжения регистратора ЭКГ с ПК - блок сопряжения регистратора АД с ПК - манжета - датчик тонов Короткова |
_ |
* |
|
Наименование |
Обозначение |
Количество |
|
Компьютерное оборудование: - системный блок ПК - монитор - печатающее устройство - комплект сетевого оборудования * |
_ |
* |
|
Документация: - руководство по эксплуатации - паспорт |
СМ-01РЭ СМ-ПС |
* |
|
* - Поставка комплексов по согласованию с заказчиком может осуществляться в любом сочетании регистрирующих устройств (в различных модификациях), программного обеспечения, компьютерного оборудования, комплектов расходных материалов, дополнительного оборудования. | ||
Сведения о методах измерений
приведены в разделе 21 «Порядок работы с комплексом» руководства по эксплуатации» СМ-01 РЭ.
Нормативные документы
ГОСТ Р 50444-2020. Приборы, аппараты и оборудование медицинские. Общие технические условия
ГОСТ 30324.30-2002 Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для автоматического контроля давления крови косвенным методом
ГОСТ 31515.3-2012 Сфигмоманометры (Измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови
ГОСТ Р МЭК 60601-2-47-2017 Изделия медицинские электрические. Часть 2-47. Частные требования безопасности с учетом основных функциональных характеристик к амбулаторным электрокардиографическим системам
ГОСТ IEC 60601-1-2-2024 Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Дополнительный стандарт. Электромагнитные помехи. Требования и испытания
ГОСТ IEC 60601-1-1-2011 Изделия медицинские электрические. Часть 1-1. Общие требования безопасности. Требования безопасности к медицинским электрическим системам
ТУ 9441-002-80502299-2007 Комплекс суточного мониторирования ЭКГ и АД «Валента». Технические условия
