Приборы для поверки измерительных головок и датчиков Optimar 100

Назначение

Приборы для поверки измерительных головок и датчиков Optimar 100 (далее приборы) предназначены для поверки измерительных головок, точных микрометров, а также индуктивных и инкрементальных измерительных датчиков в лабораториях всех отраслей машиностроительного комплекса и территориальных органах Росстандарта.

Описание

Приборы для поверки измерительных головок и датчиков Optimar 100 представляют собой приборы настольного типа, в котором соблюден компараторный принцип Аббе. Прибор может использоваться в вертикальном (рисунок 1) и горизонтальном (рисунок 2) положении (для поверки индикаторных нутромеров). Перемещение измерительной пиноли производится двигателем и оснащено измерительной системой с высокой разрешающей способностью. Установка поверяемых средств измерений производится с помощью вертикальных направляющих. Регулировка по высоте позволяет устанавливать различные диапазоны измерений для поверяемых измерительных головок и датчиков.

Электронный маховичок предназначен для ручного управления перемещением измерительной пиноли и имеет автоматическую подстройку чувствительности в зависимости от процесса или измерительной задачи.

Прибор оснащен системой измерений LIF 101 с компьютерной коррекцией погрешностей.

Измерение осуществляется методом непосредственной оценки. Результаты измерений выводятся на экран монитора для дальнейшей обработки. Питание прибора осуществляется от сети.

Обработка, протоколирование и передача данных измерений производится с помощью программного обеспечения, управляемого через меню.

Процесс поверки индуктивных и инкрементальных датчиков, а также цифровых индикаторов полностью автоматизирован.

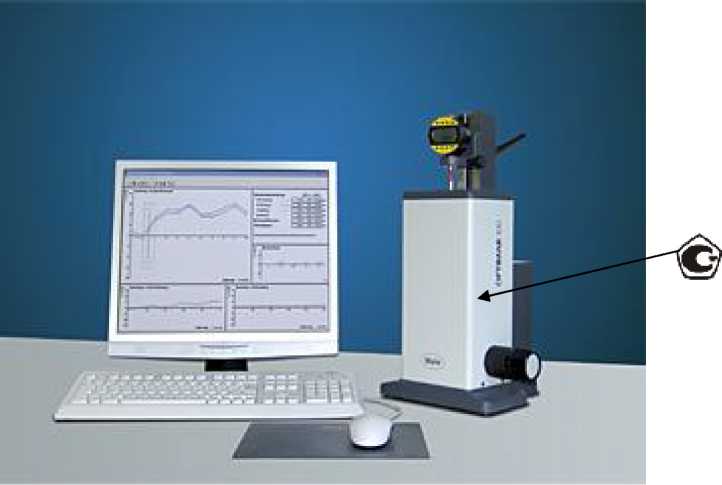

Рисунок 1 - Общий вид прибора для поверки измерительных головок и датчиков Optimar 100 (вертикальное положение)

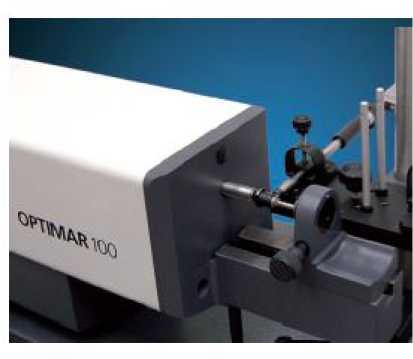

Рисунок 2 - Общий вид прибора для поверки измерительных головок и датчиков Optimar 100 (горизонтальное положение)

Программное обеспечение

Приборы для поверки измерительных головок и датчиков Optimar 100 имеют в своем составе программное обеспечение OPTIMAR-Calibrator, которое управляет процессом измерений, осуществляет обработку, протоколирование и передачу данных измерений

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-

2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации приборов типографским способом и на боковую поверхность основания прибора методом наклейки.

Комплектность

1 экз.;

1 экз;

1 экз;

1 компл.;

1 экз.;

1 экз.

Прибор Optimar 100

Монитор

Клавиатура

Соединительные кабели

Руководство по эксплуатации

Методика поверки

Поверка

осуществляется в соответствии с документом по поверке МП 36893-08 «Приборы для поверки измерительных головок и датчиков Optimar 100. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» » в феврале 2007 г. и входящим в комплект поставки.

Основные средства поверки:

- концевые меры длины 2-го разряда по МИ 1604-87;

-головка измерительная пружинная с ценой деления 0,1 мкм по ГОСТ 28798-90

Сведения о методах измерений

Метод измерений приведен в разделе «Порядок работы» документа «Приборы для поверки измерительных головок и датчиков Optimar 100. Руководство по эксплуатации».

Нормативная и техническая документация, устанавливающая требования к приборам для поверки измерительных головок и датчиков Optimar 100

ГОСТ Р 8. 763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы Mahr GmbH, Германия.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
