Уровни рамные и брусковые
| Номер в ГРСИ РФ: | 36894-08 |
|---|---|
| Категория: | Уровни |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Уровни рамные предназначены для измерения отклонения от вертикального и горизонтального положения поверхностей, а брусковые уровни предназначены для измерения отклонения от горизонтального положения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36894-08 |
| Действует | по 11.05.2029 |
| Наименование | Уровни рамные и брусковые |
| Приказы |
№389 от
04.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b50b1c7a-383b-a3f2-4692-e1a7354ba412 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 9392-89 |
| Класс СИ | 27.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 13.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 13.06.2018 |
| Номер сертификата | 30462 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 588 п. 32 от 13.06.201302 от 31.01.08 п.127 |
Производитель / Заявитель
ООО НПП «ЧИЗ», РОССИЯ, 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Россия
454126, ул.Худякова, 12 (454008, Свердловский тракт, 38), Юр. адрес: 456660, Челябинская обл., Красноармейский р-он, с.Миасское, территория ТОО СХП "Родниковское" . тел.(3512) 35-17-83, тел./факс 35-16-53, тел. 68-99-01 www.chiz.ru, E-mail: chiz tool@list
Поверка
| Методика поверки / информация о поверке |
МИ 1532-86 Государственная система обеспечения единства измерений. Уровни рамные и брусковые для машиностроения. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
9160
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8159 (89%) |
| Неуспешных поверок (СИ непригодно) | 1001 (11 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
36894-08: Описание типа
2023-36894-08.pdf
|
Скачать | 150 КБ | |
|
36894-08: Методика поверки
2023-mp36894-08.pdf
|
Скачать | 80.8 КБ | |
|
36894-08: Описание типа
2026-36894-08.pdf
|
Скачать | 116.3 КБ |
Описание типа
Назначение
Уровни рамные предназначены для измерения отклонения от вертикального и горизонтального положения поверхностей, а брусковые уровни предназначены для измерения отклонения от горизонтального положения поверхностей.
Описание
Уровни рамные и брусковые состоят из основания, продольной ампулы, поперечной ампулы и регулировочного узла для установки на ноль.
Внешний вид брускового уровня представлен на рисунке 1.
Внешний вид рамного уровня представлен на рисунке 2.

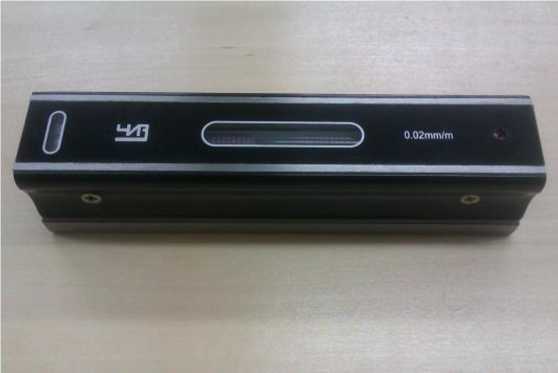

Рисунок 1 - Уровень брусковый

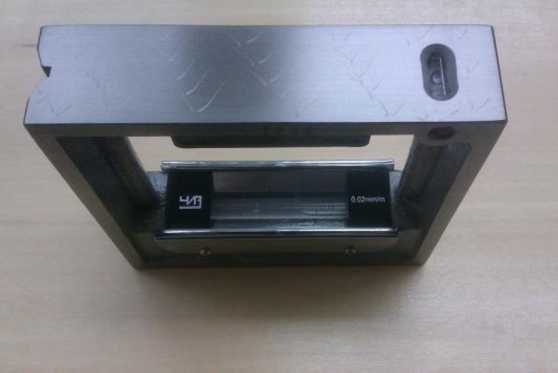

Рисунок 2 - Уровень рамный
Ампулы заполнены жидким наполнителем, оба конца запаяны, внутри ампулы находится небольшое количество воздуха. Поверхность жидкости стремиться занять горизонтальное положение, а пузырек воздуха - наивысшее, поэтому при наклоне уровня шкала, нанесенная на ампулу, будет перемещаться относительно находящегося всегда в верхнем положении пузырька.
Нижняя и боковая рабочая поверхность рамного уровня, а также нижняя рабочая поверхность брускового уровня имеют призматические канавки для установки уровня на цилиндрические поверхности.
Уровни имеют термоизоляционные накладки.
Технические характеристики
Выпускаемые модификации уровней приведены в таблице 1.
аблица 1
|
Тип уровня |
Цена деления продольной ампулы, мм/м |
Длина рабочей поверхности, мм |
|
Рамный |
0,01; 0,02; 0,05 |
200,250 |
|
0,10; 0,15 |
100, 150, 200, 250 | |
|
Брусковый |
0,01; 0,02 |
200, 250 |
|
0,05 |
100,200, 250 | |
|
0,10; 0,15 |
100, 150, 200, 250 |
Погрешность уровней на одном делении при температуре окружающего воздуха (20±2) °С и относительной влажности 80% соответствует значениям, указанным в таблице 2.
аблица 2
|
Цена деления продольной ампулы уровня, мм/м |
Пределы абсолютной допускаемой погрешности на одном делении, мм/м |
|
0,01 |
±0,005 |
|
0,02 |
±0,006 |
|
0,05 |
±0,015 |
|
0,10 |
±0,030 |
|
0,15 |
±0,040 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды (20±3) °С;
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Средний срок службы - не менее 8 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на нерабочую поверхность основания уровня методом тампопечати.
Комплектность
аблица 3
|
Наименование |
Количество |
Примечание |
|
Уровень |
1 шт. |
По заказу |
|
Ключ |
1 шт. | |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. |
Сведения о методах измерений
содержатся в паспорте средства измерения.
Нормативные документы
ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия»
