Установки поверочные дозиметрические УПД-ИНТЕР2М
| Номер в ГРСИ РФ: | 36895-08 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | Опытный завод "Эталон", г.Ногинск |
Для воспроизведений единиц мощности амбиентного эквивалента дозы (МЭД), мощностей поглощенной (МПД) и экспозиционной дозы (МЭкспД) гамма-излучения, может использоваться метрологическими службами, а также службами эксплуатации и ремонта дозиметрического оборудования и систем радиационного контроля в качестве рабочего эталона 2-го разряда для поверки дозиметров. Предназначена для эксплуатации в лабораторных помещениях площадью не менее 15 м2, а также в передвижных поверочных лабораториях (ППЛ) на базе транспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36895-08 |
| Действует | по 17.05.2029 |
| Наименование | Установки поверочные дозиметрические |
| Модель | УПД-ИНТЕР2М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 418ed02e-fd88-632e-a884-53545896e546 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4381 -004-02566510-2006 |
| Класс СИ | 38.03 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 06.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Номер сертификата | 30407 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 552 п. 08 от 06.06.201302 от 31.01.08 п.128 |
Производитель / Заявитель
Публичное акционерное общество «Эталон» (ПАО «Эталон»), Московская обл., г. Ногинск
Россия
142401, Московская обл., ул.Картонный тупик, дом 1 Тел/факс +7 496 514 17 43
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.087-2000 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (94%) |
| Неуспешных поверок (СИ непригодно) | 1 (6 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
36895-08: Описание типа
2024-36895-08.pdf
|
Скачать | 448.3 КБ | |
|
36895-08: Методика поверки
2022-mp36895-08.pdf
|
Скачать | 62.9 КБ |
Описание типа
Назначение
Установки поверочные дозиметрические УПД-ИНТЕР2М (далее - установки) предназначены для воспроизведений размеров единиц мощности амбиентного эквивалента дозы (МЭД), мощности поглощенной (МПД) и мощности экспозиционной (МЭкспД) дозы гамма-излучения.
Описание
Принцип действия установок основан на создании и формировании коллимированного пучка гамма-излучения от источника излучения цезий -137. По центру поля излучения на измерительной линейке помещается блок детектирования поверяемого прибора. Изменение значений МЭД (МПД, МЭкспД) достигается введением ослабляющих фильтров в пучок гамма-излучения и изменением расстояния от источника излучения до детектора поверяемого дозиметра.
Основными составными частями установок являются:
- камера облучения;
- головка радиационная;
- блок управления;
- контейнер перегрузочный.
Камера облучения предназначена для помещения в нее поверяемых приборов на измерительной линейке и радиационной защиты оператора.
Головка радиационная предназначена для формирования пучка гамма-излучения и изменения МЭД с помощью ослабляющих фильтров.
Блок управления предназначен для сигнализации положения затвора головки радиационной и фильтров, а также для дистанционного наблюдения за шкалами поверяемых средств измерений.
Контейнер перегрузочный предназначен для временного хранения радионуклидного источника во время зарядки-разрядки, обслуживания и профилактики установки.
Изменение расстояния источник-детектор производится с помощью маховика, а отсчет расстояний снимается по показаниям на мониторе системы видеонаблюдения, расположенного на блоке управления.
Система механической блокировки затвора радиационной головки исключает возможность открытия крышки камеры при открытом затворе и возможность открытия затвора при открытой крышке и, тем самым, устраняет опасность облучения оператора при установке поверяемых приборов в камеру облучения установки.
Управление открытием-закрытием затвора радиационной головки, введением-выведением ослабляющих фильтров производится с помощью ручек управления, расположенных на радиационной головке.
Контрольные лампы на пульте блока управления указывают положения затвора радиационной головки, ослабляющих фильтров и крышки камеры облучения.
Внешний вид установки и схема пломбирования приведены на рисунках 1, 2 и 3.

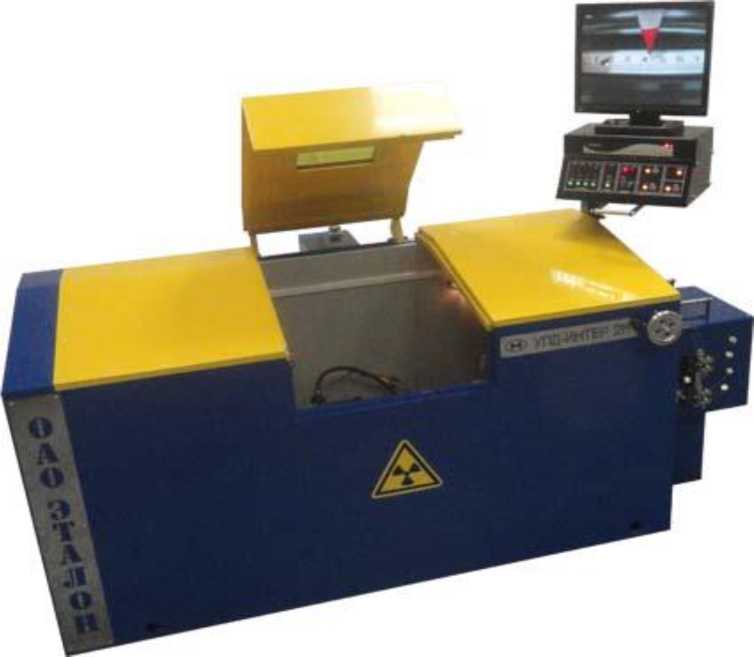

Рисунок 1 - Внешний вид установки УПД-ИНТЕР2М

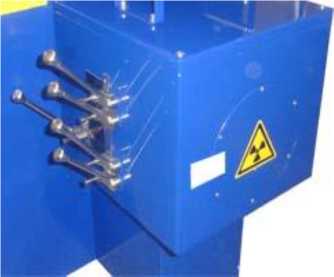

Рисунок 2 - Схема пломбирования

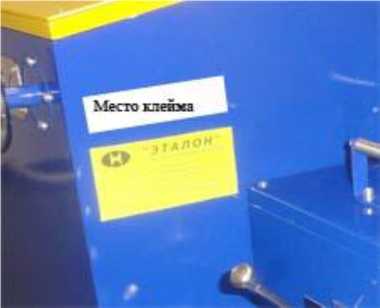

Рисунок 3 - Обозначение мест нанесения оттисков клейм
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазоны воспроизводимых значений величин | |
|
МЭД, Зв/ч |
от 2.10-6 до 2,9 |
|
МПД, Гр/ч |
от 2.10-6 до 2,9 |
|
МЭкспД, Р/ч |
от 2.10-3 до 290 |
|
Пределы допускаемой относительной погрешности воспроизведений значений величин МЭД,МПД и МЭкспД, % |
±7 |
|
Максимальная активность радионуклидного источника Cs-137, Бк, не более |
24012 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц |
от 198 до 242 от 48 до 52 |
|
Потребляемая мощность, ВА, не более |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1900х1320х1800 |
|
Масса, кг, не более |
3000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре воздуха 25 °C, % - атмосферное давление, кПа |
от + 10 до + 30 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на фирменную табличку, находящуюся на камере облучения, а также типографским или иным способом на паспорт ДКУБ.412112.004 ПС и руководство по эксплуатации ДКУБ.412112.004 РЭ по технологии предприятия-изготовителя.
Комплектность
Таблица 3
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
ДКУБ.412112.004 |
Установка УПД-ИНТЕР 2М |
1 | |
|
Комплект сменных частей | |||
|
УДТА0951.16.01.00 |
Переходная тележка |
1 | |
|
УДТА0951.17.00.00 |
Комплект запасных частей |
1 | |
|
Плавкая вставка 1А |
1 | ||
|
УДТА0951.15.00.00 |
Комплект инструмента и принадлежностей | ||
|
УДТА0951.15.01.00 |
Держатель источника |
1 | |
|
УДТА0951.15.02.00 |
Ручка |
1 | |
|
УДТА0951.15.03.00 |
Штанга |
1 | |
|
УДТА0951.15.04.00 |
Ключ |
1 | |
|
УДТА0951.06.00.00 |
Контейнер перегрузочный |
1 | |
|
УДТА0951.07.00.00 |
Втулка |
1 | |
|
Комплект эксплуатационных документов | |||
|
ДКУБ.412112.004 РЭ |
Руководство по эксплуатации |
1 | |
|
ДКУБ.412112.004 ПС |
Паспорт |
1 | |
|
ДКУБ.412112.004 Д15 |
Инструкция по зарядке гамма-источника |
1 | |
|
Свидетельство о первичной поверке |
1 | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений;
Установка поверочная дозиметрическая УПД-ИНТЕР2М. Технические условия.
ТУ 4381-004-02566510-2006.
