Мультиметры В7-63/1, В7-63/2
| Номер в ГРСИ РФ: | 36977-08 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | ОАО "НПК "Ритм", г.Краснодар |
Для измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления, частоты, "прозвонки" электрической цепи. С внешним преобразователем тока (измерительной катушкой или токовыми клещами) обеспечивается измерение силы тока без разрыва цепи в рельсе или проводе. Применяются для ремонта и эксплуатации систем железнодорожной автоматики.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36977-08 |
| Действует | по 16.11.2027 |
| Наименование | Мультиметры |
| Модель | В7-63/1, В7-63/2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3022c47b-a51b-2ac7-1203-633d121abac3 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 22261-94 и КМСИ.411252.039 ТУ |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 13.12.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Краснодарского ЦСМ |
| Адрес центра | 350040, г.Краснодар, ул.Айвазовского, 104а |
| Руководитель центра | Казанцев Андрей Викторович |
| Телефон | (8*861*2) 33-72-97, 33-66-07 |
| Факс | 33-85-86 |
| Информация о сертификате | |
| Срок действия сертификата | 13.12.2017 |
| Номер сертификата | 30576 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1109 п. 02 от 13.12.201202 от 31.01.08 п.211 |
Производитель / Заявитель
Акционерное общество "Научно-производственная компания "РИТМ" (АО "Компания РИТМ"), г. Краснодар
Россия
350072, ул.Московская, 5. Тел. (861) 252-11-05, факс 252-33-41, E-mail: Ritm_kb@mail.ru
Поверка
| Методика поверки / информация о поверке | КМСИ 411252.039 РЭ, раздел 6 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1428
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1416 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
36977-08: Описание типа
2022-36977-08.pdf
|
Скачать | 3.4 MБ | |
|
36977-08: Методика поверки
2022-mp36977-08.pdf
|
Скачать | 72.7 КБ |
Описание типа
Назначение
Мультиметры В7-63/1, В7-63/2 предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления и частоты.
Описание
Мультиметры В7-63/1, В7-63/2 построены на принципе аналого-цифрового преобразования. Основу измерительной схемы составляет тракт обработки сигналов постоянного и переменного тока, обеспечивающий масштабирование и преобразование сигналов, поступающих на входные клеммы. Для измерения сигналов в режиме селективного вольтметра и амперметра в тракт включается низкочастотный полосовой фильтр. Настройка частоты и добротности фильтра осуществляется цифроаналоговыми преобразователями и синтезатором частоты. Из преобразованного входного сигнала с помощью аналого-цифрового преобразователя формируется последовательность отсчетов, которая обрабатывается с целью выделения среднего или амплитудного значения, а также подавления пульсаций и шумов. Результат измерения выводится на светодиодный индикатор и в интерфейс для подключения компьютера. Управление мультиметров производится с помощью девятикнопочной клавиатуры или посредством интерфейса.
В комплект В7-63/1 входит катушка измерительная рельсовая (КИР), выполненная в виде отдельного устройства. КИР содержит приемник магнитного поля, блок предварительной обработки сигнала и собственную систему питания на основе литиевого аккумулятора. Узлы КИР крепятся к металлическому шасси, объединяющему ее с мультиметром в одно целое. Шасси выполняет функции механической защиты мультиметров и служит для правильной установки на рельс. С помощью катушки обеспечивается измерение силы тока без разрыва цепи в рельсе или проводе.
Мультиметры с помощью управляющего микроконтроллера обеспечивают автоматический и ручной выбор пределов измерений, установку с помощью клавиатуры режимов, параметров и пользовательских настроек, индикацию значения измеряемого параметра, вычисление абсолютного отклонения показаний, цифровую фильтрацию показаний, регистрацию минимальных и максимальных показаний, вычисление среднего значения за период наблюдения, измерение напряжения, температуры и заряда аккумулятора, автоматическую цифровую калибровку шкалы и смещения измерительного тракта, регулировку уровня яркости индикатора и звукового сопровождения, установку режимов экономии энергопотребления, установку списка используемых частот селектора.
Мультиметры отличаются тем, что в мультиметре В7-63/1 имеется частотный селектор для измерения уровня тональных сигналов напряжения и силы переменного тока, а в мультиметре В7-63/2 селектор отсутствует.
Мультиметры обеспечивают работу с интерфейсом USB с помощью встроенного двунаправленного преобразователя интерфейсов (COM-USB).
Заводской номер и буквенно-цифровые обозначения типа, обеспечивающие однозначную идентификацию каждого экземпляра мультиметра, знак утверждения типа, тварный знак предприятия-изготовителя наносят методом лазерной печати, или методом трафаретной печати (или аналогичным) на табличку из лавсана, приклеиваемую на корпус прибора и типографическим способом в эксплуатационную документацию.
Общий вид мультиметров В7-63/1 и В7-63/2, с указанием места нанесения знака утверждения типа, представлен на рисунке 1. Место нанесения знака поверки в виде оттиска повери-тельного клейма, предотвращающего несанкционированный доступ внутрь корпуса прибора к элементам настройки и регулировки, указано на рисунке 2. Место нанесения заводского номера, однозначно идентифицирующего каждый экземпляр средства измерений, с указанием года выпуска (две последние цифры номера) указанно на рисунке 3.
Место нанесения знака утверждения типа

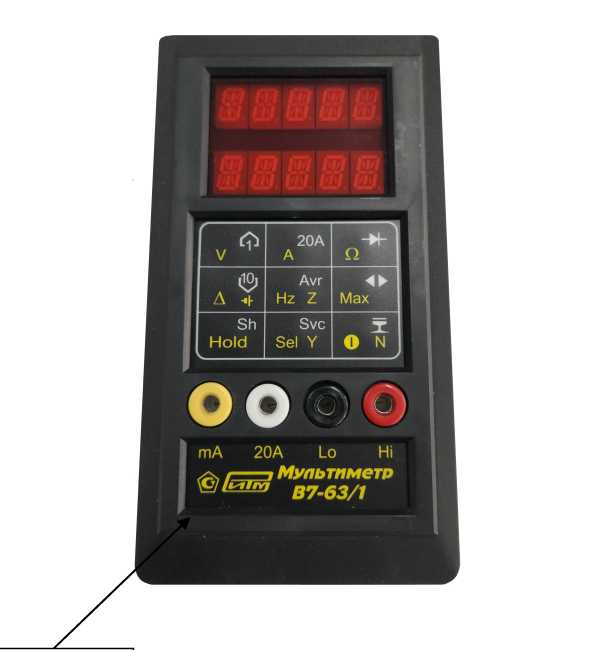

Рисунок 1. Общий вид мультиметров В7-63/1 и В7-63/2

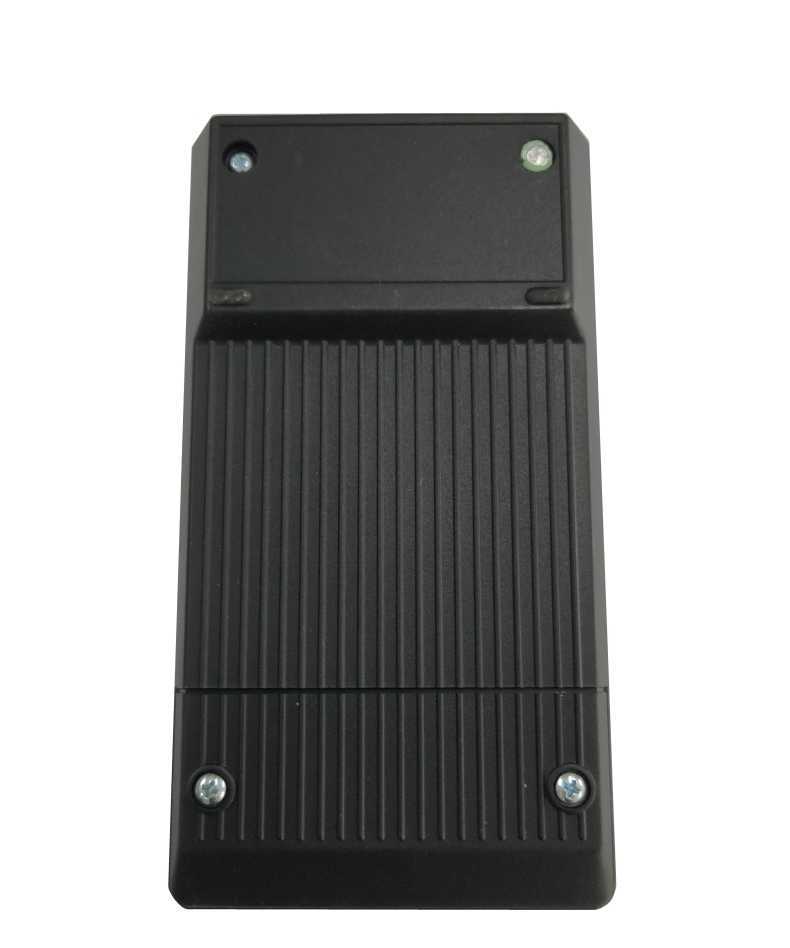

Рисунок 2. Место нанесения знака поверки в виде оттиска поверительного клейма
Место указания года выпуска
Место нанесения заводского номера

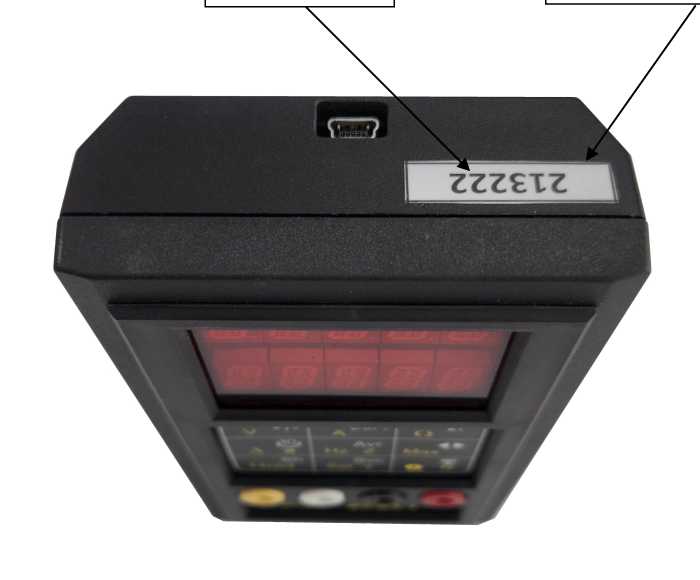

Рисунок 3. Место нанесения заводского номера и года выпуска (две последние цифры номера)
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения напряжения постоянного тока ±(от U+е.м.р.)*, в поддиапазонах измерений: | |
|
±(000,0-600) мВ; |
0,002+2 |
|
±(0,601-6,000) В; |
0,002+2 |
|
±(6,01-60,00) В; |
0,002+2 |
|
±(60,1-600,0) В; |
0,003+2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной погрешности измерения среднеквадратического значения напряжения переменного тока (ACV) ±(от U+е.м.р)*
|
в диапазоне частот от 5 до 20 Гц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,01+20 |
|
(040,1-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+3 |
|
(04,01-40,00) В; |
0,01+3 |
|
(040,01-450,0) В |
0,01+3 |
|
DC, в диапазоне частот от 0,02 до 5 кГц, в поддиапазонах измере- | |
|
ний: | |
|
(01,00-40,00) мВ; |
0,005+20 |
|
(040,1-400,0) мВ; |
0,005+5 |
|
(0,401-4,000) В; |
0,005+2 |
|
(04,01-40,00) В; |
0,005+2 |
|
(040,01-450,0) В |
0,005+2 |
|
в диапазоне частот от 5 до 10 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,01+20 |
|
(040,1-400,0) мВ; |
0,005+5 |
|
(0,401-4,000) В; |
0,005+2 |
|
(04,01-40,00) В; |
0,005+2 |
|
(040,01-450,0) В |
0,005+2 |
|
в диапазоне частот от 10 до 30 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,03+20 |
|
(040,1-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,01-450,0) В** |
- |
|
в диапазоне частот от 30 до 50 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,05+20 |
|
(040,1-400,0) мВ; |
0,05+5 |
|
(0,401-4,000) В; |
0,05+5 |
|
(04,01-40,00) В; |
0,05+5 |
|
(040,01-450,0) В** |
- |
|
в диапазоне частот от 50 до 100 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
- |
|
(040,1-400,0) мВ; |
0,15+10 |
|
(0,401-4,000) В; |
0,15+10 |
|
(04,01-40,00) В; |
0,15+10 |
|
(040,01-450,0) В** |
- |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения суммы напряжений постоянного и переменного тока (DCV + ACV), ±(от U+е.м.р.)* в диапазоне частот от 5 до 20 Гц, в поддиапазонах измерений: (010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+3 |
|
(04,01-40,00) В; |
0,01+3 |
|
(040,1-450,0) В |
0,01+3 |
|
DC, в диапазоне частот от 0,02 до 5 кГц, в поддиапазонах измере- | |
|
ний: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,1-450,0) В |
0,01+2 |
|
в диапазоне частот от 5 до 10 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,1-450,0) В |
0,01+2 |
|
в диапазоне частот от 10 до 30 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,1-450,0) В** |
- |
|
в диапазоне частот от 30 до 50 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,05+5 |
|
(0,401-4,000) В; |
0,05+5 |
|
(04,01-40,00) В; |
0,05+3 |
|
(040,1-450,0) В** |
- |
|
в диапазоне частот от 50 до 100 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,15+10 |
|
(0,401-4,000) В; |
0,15+10 |
|
(04,01-40,00) В; |
0,15+10 |
|
(040,1-450,0) В** |
- |
|
Пределы допускаемой основной погрешности измерения си- | |
|
лы постоянного тока (DCI), ±(от I+е.м.р.) 1), | |
|
в поддиапазонах измерений: | |
|
±(000,0-400,0) мА; |
0,0025+2 |
|
±(0,401-2,200) А; |
0,005+2 |
|
±(02,01-22,00) А; |
0,005+2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения силы постоянного тока (DCI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока ±(от I+е.м.р) 3), в поддиапазонах измерений: ±(00,00-62,00) А; ±(000,0-620,0) А |
0,005+2 0,005+2 |
|
Пределы допускаемой основной погрешности измерения силы постоянного тока (DCI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока (токовых клещей ТК), ±(от I+е.м.р.) 4), в поддиапазонах измерений: |
|
±(00,00-62,00) А; ±(000,0-620,0) А |
0,03+20 0,03+20 |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) ±(от Г+е.мф.у^С, в диапазоне частот от 0,005 до 1 кГц в поддиапазонах измерений: (01,00-40,00) мА; |
0,01+50 |
|
(040,1-400,0) мА; |
0,01+3 |
|
(0,001-2,200) А; |
0,01+3 |
|
(00,10-22,00) А |
0,01+3 |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) ±((0,01+0,0025-f)+X) 2), в диапазоне частот от 1 до 10 кГц в поддиапазонах измерений: (01,00-40,00) мА; |
(0,01+0,0025^f)+50 |
|
(040,1-400,0) мА; |
(0,01+0,0025^+3 |
|
(0,001-2,200) А; |
(0,01+0,0025-f)+3 |
|
(00,10-22,00) А |
(0,01+0,0025^f)+3 |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока ±(от Г+е.м.р.) 3), в диапазоне частот от 0,02 до 10 кГц в поддиапазонах измерений: (0,010-4,000) А; |
0,01+20 |
|
(04,01-42,00) А; |
0,01+5 |
|
(00,10-40,00) А; |
0,01+20 |
|
(40,1-420,0) А; |
0,01+5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока (токовых клещей ТК), ±(от Г+е.м.р.) 4), в диапазоне частот от 40 до 400 Гц в поддиапазонах измерений: (0,010-4,000) А; (04,01-42,00) А; (00,10-40,00) А; (40,1-420,0) А; |
0,05+20 0,05+20 0,05+20 0,05+20 |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) для мультиметра В7-63/1, c применением катушки измерительной рельсовой (КИР), ±(от Г+е.м.р.) 5), в диапазоне частот от 0,02 до 1 кГц в поддиапазонах измерений: (010,0-400) мА 6); (0,401-4,000) А; |
0,05+20 0,05+10 |
|
(04,00-20,00) А |
0,05+10 |
|
в диапазоне частот от 1 кГц до 6 кГц в поддиапазонах измерений: (010,0-400) мА 6); |
0,1+20 |
|
(0,401-4,000) А; |
0,1+10 |
|
(04,00-20,00) А |
0,1+10 |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), ±(от I+е.м.р.) 1), в диапазоне частот DC, от 0,005 до 1 кГц в поддиапазонах измерений: (010,0-400) мА; |
0,01+5 |
|
(0,401-2,200) А; |
0,01+3 |
|
(00,10-22,00) А; |
0,01+3 |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), ±((0,01+0,0025-f)+X) 2), в диапазоне частот от 1 до 10 кГц в поддиапазонах измерений: (010,0-400) мА; |
(0,01+0,0025^+5 |
|
(0,401-2,200) А; |
(0,01+0,0025^+3 |
|
(00,10-22,00) А; |
(0,01+0,0025-f)+3 |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока, ±(от I+е.м.р.) 3), в диапазоне частот от 0,02 до 10 кГц в поддиапазонах измерений: (00,10-42,00) А; |
0,01+5 |
|
(001,0-420,0) А; |
0,01+5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока, (токовых клещей ТК) ±(от I+е.м.р.) 4), в диапазоне частот от 40 до 400 Гц в поддиапазонах измерений: | |
|
(00,10-42,00) А; (001,0-420,0) А; |
0,05+20 0,05+20 |
|
Пределы допускаемой основной погрешности измерения сопротивления постоянному току ±(от R+е.м.р.)*, в поддиапазонах измерений: (000,0-400,0) Ом; (0,401-4,000) Ом; (04,01-40,00) кОм; (40,01-400,0) кОм; |
0,005+2 0,005+2 0,005+2 0,005+2 |
|
Пределы допускаемой основной погрешности измерения сопротивления постоянному току ±((0,005+0,0TR)+X)*** в поддиапазонах измерений: (0,401-4,000) кОм; (04,01-12,00) кОм |
((0,005+0,01<R)+0) ((0,005+0,01-R)+0) |
|
Пределы допускаемой основной погрешности измерения напряжения постоянного тока ±(от U+е.м.р.)*, в режиме диодного |
|
теста, в поддиапазонах измерений: (0,000-4,200) В |
0,005+2 |
|
Пределы допускаемой основной погрешности измерения частоты напряжения переменного тока ±(от F+е.м.р.)*, в поддиапазонах измерений: (05,00-99,99) Гц; |
0,0005+2 |
|
(100,0-999,9) Гц; |
0,0005+1 |
|
(1000-9999) Гц; |
0,0005+1 |
|
(10,00-99,99) кГц |
0,0005+1 |
|
Пределы дополнительной относительной погрешности при измерении среднеквадратического значения напряжения и силы переменного тока в селективном режиме ±6д , % |
4,0 |
|
Пределы дополнительной относительной погрешности при измерении среднеквадратического значения напряжения и силы переменного тока при воздействии помехи с частотой соседнего канала, равного по амплитуде измеряемому сигналу и модулированного соответствующим образом ±5д, % |
7,0 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной погрешности измерения среднеквадратического значения напряжения и силы переменного тока модулированных (манипулированных) сигналов рельсовых цепей с амплитудной модуляцией 8 или 12 Гц и сигнала частотой 175 Гц с фазовой модуляцией (с представлением результатов измерений с учетом пауз), при условии, что максимальный уровень измеряемых модулированных сигналов не превышает половины верхнего значения для включенного режима измерений ±(К от Х+3 е.м.р.), где К-коэффициент, а Х-значение измеряемой величины: - для модулированных сигналов в нормальном режиме, (не более) - для модулированных сигналов в селективном режиме, (не более) |
0,015^Х+ 3 е.м.р. 0,02^Х+ 3 е.м.р. |
|
Пределы допускаемой дополнительной погрешности измерения среднеквадратического значения напряжения и силы сигналов переменного тока, сигналов рельсовых цепей с кодоимпульсной модуляцией в режиме выделения максимальных значений (измерение «пикового» значения без учета пауз), а также амплитуды импульсов постоянного напряжения и тока ±(К от Х+3 е.м.р.), где К-коэффициент, а Х-значение измеряемой величины: - для кодовых сигналов, состоящих из импульсов постоянного тока положительной или отрицательной полярности, (не более) - для кодовых сигналов переменного тока, (не более) - для кодовых сигналов переменного тока в селективном режиме, (не более) |
0,01-Х+ 3 е.м.р. 0,015^Х+ 3 е.м.р. 0,02^Х+ 3 е.м.р. |
|
Пределы допускаемой дополнительной погрешности в режимах измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления, частоты, «прозвонки» электрической цепи при изменении температуры окружающей среды на каждые 10 °С не превышает предела допускаемой основной погрешности |
1/3 |
Продолжение таблицы 1___________________________________________________________
* - Сумма абсолютной погрешности и единиц младшего разряда (е.м.р.) отображаемой шкалы;
* * - Свыше 250 В в частотном диапазоне до 440 Гц;
* ** - Значение коэффициента R численно равно значению измеряемого сопротивления, выраженного в мегаомах;
1) - Сумма абсолютной погрешности и единиц младшего разряда (е.м.р.) отображаемой шкалы;
2) - Значение коэффициента f численно равно частоте измеряемого тока, выраженной в килогерцах;
3) - Значение собственной погрешности мультиметра без внешнего датчика тока;
____4) - Суммарная погрешность при измерении с помощью токовых клещей________________
5) - Суммарная погрешность при измерении с помощью катушки измерительной рельсовой (КИР) в селективном режиме (только на фиксированных частотах). применяется только с мультиметром В7-63/1
6) На частотах 25,25,75 Гц диапазон измерения со 100 мА
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Входное сопротивление: - в режимах DCV, ACV, (DCV+ACV), МОм - в режимах DCI, ACI, Ом (не более) - в режиме 20 А, Ом (не более) |
1,01±2% 0,3 0,02 |
|
Входная ёмкость - в режимах DCV, ACV, (DCV+ACV), пФ (не более) |
40,0 |
|
Входной ток: - в режимах R, “М- , мА (не менее) |
1,1 |
|
Входные параметры (сопротивление шунта) мультиметров в режиме измерения силы постоянного тока DCI в диапазоне значений от ±000,0 мА до ±2,200 А, силы переменного тока ACI в диапазоне значений от 01,00 мА до 2,200 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 010,0 мА до 2,200 А, Ом |
0,1 |
|
Входные параметры (сопротивление шунта) мультиметров в режиме измерения силы постоянного тока DCI в диапазоне значений от ±02,01 А до ±22,00 А, силы переменного тока ACI в диапазоне значений от 00,10 А до 22,00 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 00,10 А до 22,00 А, Ом, |
0,005 |
|
Входные параметры (коэффициент преобразования) с применением внешнего датчика тока (токовых клещей) в режиме измерения силы постоянного тока DCI в диапазоне значений от ±00,00 А до ±62,00 А, силы переменного тока ACI в диапазоне значений от 0,010 А до 42,00 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 00,10 А до 42,00 А, мВ/А |
10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Входные параметры (коэффициент преобразования) с применением внешнего датчика тока (токовых клещей) в режиме измерения силы постоянного тока DCI в диапазоне значений от ±000,0 А до ±620,0 А, силы переменного тока ACI в диапазоне значений от 00,10 А до 420,0 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 001,0 А до 420,0 А, мВ/А |
1 |
|
Входные параметры (коэффициент преобразования) с применением внешнего датчика тока (Катушки измерительной рельсовой КИР) в режиме измерения силы переменного тока ACI в диапазоне значений от 010,0 мА до 20,0 А на частотах 25,50,75 Гц, мВ/А |
100 |
|
Уровень подавления помех: - нормального вида с частотой питающей сети, при условии, что уровень помехи не превышает выбранного предела измерения Дб (не менее), |
46 |
|
- общего вида постоянного тока, Дб (не менее) |
100 |
|
- общего вида с частотой питающей сети при измерении постоянного и переменного напряжения (силы тока), Дб (не менее) |
100 |
|
- общего вида с частотой питающей сети при измерении сопротивления источника сигнала не более 1 кОм, Дб (не менее) |
80 |
|
Среднее время измерения не превышает: - при измерении напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току, с |
1 |
|
- при измерении напряжения и силы переменного тока, с |
3 |
|
- при изменении частоты, с |
1 |
|
- в режиме выделения максимальных («пиковых») значений, с |
5 |
|
Частота выдачи показаний на индикатор или в интерфейс, измерений/с |
2,5 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от 15 до 30 |
|
- относительная влажность, %, |
от 30 до 80 |
|
- атмосферное давление, мм. рт. ст. |
от 630 до 795 |
|
- напряжение питающей сети устройства зарядного, В |
от 198 до 242 |
|
- частота питающего напряжения, Г ц |
от 48 до 52 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +50 |
|
- относительная влажность, % при температуре +30 °С |
до 90 |
|
- атмосферное давление, мм. рт. ст. |
от 630 до 800 |
|
- напряжение питающей сети устройства зарядного, В |
от 175 до 250 |
|
- частота питающего напряжения, Г ц |
от 48 до 52 |
|
Время работы мультиметров от встроенного и полностью заряженного аккумулятора ёмкостью 1100 мА-ч, при установленной средней яркости индикатора, ч (не менее) |
8 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания мультиметров, В |
от 3 до 4,8 |
|
Максимальны потребляемый ток при напряжении 3,7 В, мА (не более) |
120 |
|
Масса мультиметров, кг (не более) |
0,7 |
|
Масса зарядного устройства, кг (не более) |
0,5 |
|
Масса катушки измерительной, кг (не более) |
0,4 |
|
Г абаритные размеры мультиметров, мм |
152x83x37 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель мультиметров методом трафаретной печати (или аналогичным) и на титульный лист паспорта типографским методом.
Комплектность
Состав комплекта мультиметров приведен в таблице 6.
Таблица 6
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
КМСИ.411252.040 |
Мультиметр В7-63/1 |
1 |
С селектором КИР |
|
или КМСИ.411252.040-01 |
Мультиметр В7-63/2 |
1 |
Модель без селектора |
|
Измерительные принадлежности | |||
|
КМСИ.468161.013 |
Катушка измерительная КИР |
1 |
Только c В7-63/1 |
|
APPA-30T или аналогичные |
Токовые клещи постоянного и переменного тока с пределами 40 и 300 А |
11) |
Универсальные |
|
КМСИ.434156.029 |
Шунт 50 Ом (ШР50) |
1 |
Для проверки стыков |
|
КМСИ.685631.028 |
Шнур соединительный (Ш025) |
2 |
По 0,025 Ом |
|
Запасные части и принадлежности | |||
|
КМСИ.305153.001 |
Кожух для мультиметра2) |
1 |
Для защиты от ударов |
|
КМСИ.563341.001 |
Аккумулятор |
1 |
Установлен |
|
КМСИ.685631.038 |
Соединитель |
1 |
Красный |
|
КМСИ.685631.038-01 |
Соединитель |
1 |
Черный |
|
КМСИ.685611.117 |
Соединитель |
1 |
Экранированный |
|
A55 |
Зажим «крокодил» |
2 | |
|
ХВ4.266.001 |
Щуп игольчатый |
2 | |
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
КМСИ.323382.001 |
Сумка транспортная |
1 |
Для переноски |
|
КМСИ.436231.009 |
Устройство зарядное |
1 | |
|
59204-9401 |
Кабель (соединитель) «Molex» |
1 |
Интерфейса USB |
|
ОЮ0.481.005 ТУ |
Вставка плавкая ВП2Б-1В 3,15А, 250В |
2 |
Размер 20х5 мм |
|
3AB 314 020 |
Вставка плавкая 20 А, 250 В |
2 |
Размер 32х6,3 мм |
|
643.16853970.00001 02 31 01 (CD - диск) |
Мультиметры В7-63/1, В7-63/2. Сервисная программа и документация |
1 |
Для обслуживания |
|
КМСИ.411252.039 РЭ КМСИ.411252.039РЭ1 КМСИ.411252.039ФО |
Эксплуатационная документация Мультиметры В7-63/1, В7-63/2. Руководство по эксплуатации. Часть 1 Мультиметры В7-63/1, В7-63/2. Руководство по эксплуатации. Часть 2 Мультиметры В7-63/1, В7-63/2. Формуляр |
1 1 1 |
Указания по применению Описание конструкции, схем и ремонта |
|
APPA-31 или аналогичные |
Поставка по отдельному заказу Токовые клещи переменного тока 400 А, 40 Гц - 400 Гц |
13) |
Коэффициент преобразования 1 мВ/А |
|
1) Поставляется в компл транспортную. Или пос 2) Поставляется с уложе 3) Поставляется в компл |
екте и упаковке изготовителя токовых кл тавляется с сумкой КМСИ.323382.001. нным в кожух мультиметром. екте, если определено при заказе |
ещей, |
включающего сумку |
Сведения о методах измерений
Методика измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления, частоты описана в разделе 2 «Использование по назначению», документа КМСИ. 411252.039 РЭ «Мультиметры В7-63/1, В7-63/2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 - Средства измерений электрических и магнитных величин. Общие технические условия;
КМСИ 411252.039ТУ - Мультиметры В7-63/1, В7-63/2. Технические условия.
Другие Мультиметры
