Расходомеры газа ультразвуковые MPU мод. MPU 1200, MPU 800, MPU 600 и MPU 200
Номер в ГРСИ РФ: | 37051-19 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | Завод "Газавтоматика", г.Саратов |
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 предназначены для измерения объёмного расхода и объёма газа в рабочих условиях.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 37051-19 |
Наименование | Расходомеры газа ультразвуковые |
Модель | MPU мод. MPU 1200, MPU 800, MPU 600 и MPU 200 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 10.04.2024 |
Производитель / Заявитель
ООО Завод "Саратовгазавтоматика", г.Саратов
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 78 |
Найдено поверителей | 9 |
Успешных поверок (СИ пригодно) | 77 (99%) |
Неуспешных поверок (СИ непригодно) | 1 (1%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
37051-19: Описание типа СИ | Скачать | 391 КБ | |
37051-19: Методика поверки | Скачать | 822.5 КБ |
Описание типа
Назначение
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 предназначены для измерения объёмного расхода и объёма газа в рабочих условиях.
Описание
Принцип действия расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 основан на зависимости времени прохождения ультразвукового импульса от направления движения сигнала относительно потока измеряемой среды. Время прохождения ультразвукового импульса по ходу потока уменьшается, в то время как время прохождения ультразвукового импульса навстречу потоку, увеличивается. Разность времени прохождения ультразвукового импульса зависит от скорости газового потока, а, следовательно, и от объёмного расхода газа. Измерение объёмного расхода производится с помощью двенадцати ультразвуковых датчиков для модели MPU 1200, восьми датчиков для модели MPU 800, шести датчиков для модели MPU 600 и двух датчиков для модели MPU 200. В расходомерах MPU800 возможна реализация полного аппаратного дублирования. При этом в один корпус устанавливается две группы по 8 ультразвуковых датчиков и два электронных блока.
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 могут поставляться как отдельные устройства для измерения объёмного расхода газа, сохраняя результаты в базе данных, так и могут быть подключены к любой существующей компьютерной системе расчета объёмного расхода газа.
Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 могут быть различной конфигурации и иметь:
- 2 цифровых входа и выхода;
- до 2 аналоговых входов/выходов от 4 до 20 мА;
- 4 импульсных выхода до 5кГц);
- волоконно-оптический канал Ethernet (100Base-FL) или витая пара (10Base-T/ 100Base-T), интерфейс RS-485 или RS-232.

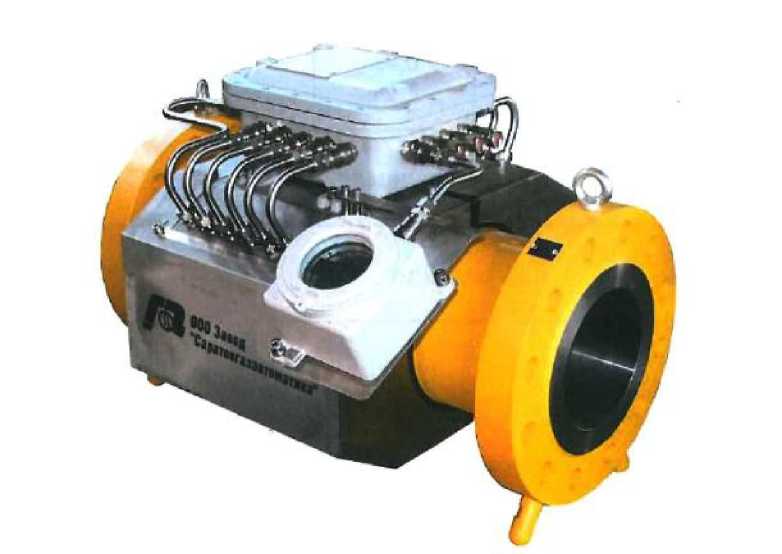

Общий вид расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 приведён на рисунке 1.
Рисунок 1 - Общий вид расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200.

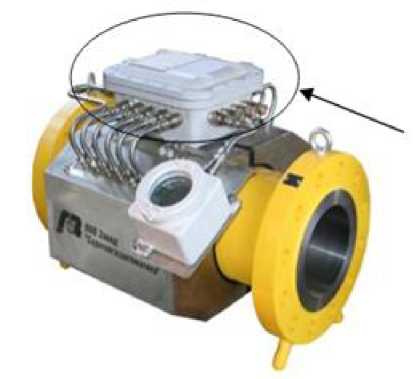

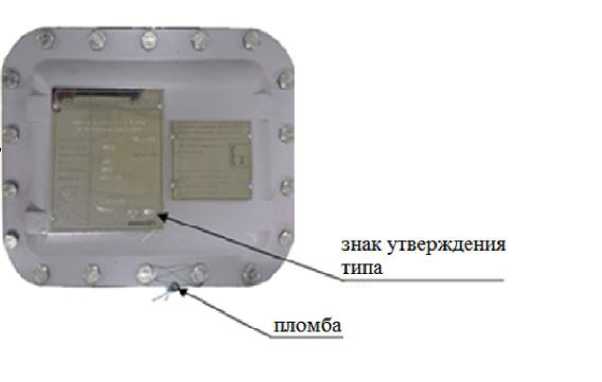

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Программное обеспечение
является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательский интерфейс для считывания, программирования и изменения программного обеспечения.
Всё программное обеспечение расходомеров является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CP Software |
Номер версии (идентификационный номер) ПО, не ниже |
1.14 |
Цифровой идентификатор (контрольная сумма) |
B660 |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Идентификационное наименование ПО |
DSP Software |
Номер версии (идентификационный номер) ПО, не ниже |
1.47 |
Цифровой идентификатор (контрольная сумма) |
9251 |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Идентификационное наименование ПО |
AVR Software |
Номер версии (идентификационный номер) ПО, не ниже |
1.09 |
Цифровой идентификатор (контрольная сумма) |
95D3 |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО- «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики расходомеров газа ультразвуковых MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 приведёны в таблице 2.
Таблица 2
Наименование характеристики |
Значение | |||
MPU 1200 |
MPU 800 |
MPU 600 |
MPU 200 | |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при проливном методе поверки, %: - в диапазоне Qmin < Q < 0,05 Qmax - в диапазоне 0,05 Qmax <Q < Qmax |
±1,0 ** ±0,4(0,5) |
±2,0 ±0,6 |
±4,0 ±2,5 | |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при имитационном методе поверки при первичном проливном, %: - в диапазоне Qmin < Q < 0,05 Qmax - в диапазоне 0,05 Qmax <Q < Qmax |
1,0 0,5 |
1,0 0,5 |
2,0 0,7 |
4,0 2,5 |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при имитационном методе поверки при первичной имитационной поверке, %: - в диапазоне Qmin < Q < 0,05 Qmax - в диапазоне 0,05 Qmax <Q < Qmax |
1,0 0,7 |
1,0 0,7 | ||
Температура рабочей среды, оС |
от - 20 до +70 | |||
Давление рабочей среды, МПа |
от 0,1 до 27,5 | |||
Температура окружающей среды: - для электронного блока, оС -для ультразвуковых датчиков в сборе с корпусом, оС |
от - 40 до + 60, (от - 60 до + 60)* от - 40 до + 60, (от - 55 до + 60)* | |||
Относительная влажность окружающей среды, %, не более |
98 при температуре 35о С | |||
Параметры напряжения питания | ||||
напряжение постоянного тока, В |
24 (+15%/-10%) | |||
напряжение переменного тока, В частота, Гц |
220 (+10%/-10%) от 48 до 63 | |||
Потребляемая мощность, Вт, не более |
24 | |||
Средняя наработка на отказ, ч, не менее |
70000 | |||
Г абаритные размеры (ДлинахШиринахВысота) в зависимости от типоразмера, мм, не более |
от 700х700х500 (DN100) до 1520x1600x1600 (DN1200) | |||
Масса в зависимости от типоразмера, кг, не более |
от 60 (DN100) до 3200 (DN1200) | |||
Присоединение к трубопроводам |
Фланцевое, сварное | |||
Маркировка взрывозащиты |
1ExdIIBT5 Gb |
Примечания:
* По специальному заказу.
* * Значение в скобках указано при проведении поверки на установке с пределами допускаемой относительной погрешности результатов измерений объёма газа, приведённого к условиям измерительного рабочего участка ±0,3%.
Фактические диапазоны расходов Qmin и Qmax вычисляются исходя из фактических геометрических размеров расходомеров для минимальной и максимальной скоростей потока (в соответствии с таблицей 3).
Допускается поверка расходомера в диапазоне расходов, используемых при эксплуатации (при условии нахождения данного диапазона в пределах от Qmin до Qmax).
аблица 3
Номинальный диаметр (DN) |
100* |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
900 |
1000 |
1200 |
Минимальная скорость потока, м/с |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,3 |
0,3 |
0,3 |
0,2 |
0,2 |
0,2 |
Максимальная скорость потока, м/с |
30 |
30 |
30 |
30 |
30 |
30 |
26 |
26 |
26 |
20 |
20 |
20 |
* Номинальный диаметр DN100 только для расходомеров моделей МРи 800, МРЦ600, МРи 200 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в верхнюю центральную часть типографским способом и на фирменную табличку методом лазерной гравировки.
Комплектность
Таблица 4
Наименование |
Количество, шт. |
Расходомер газа ультразвуковой MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200 |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП 0895-13-2018 |
1 |
Паспорт |
1 |
Поверка
осуществляется по документу МП 0895-13-2018 «Инструкция. ГСИ. Расходомеры газа ультразвуковые MPU моделей MPU 1200, MPU 800, MPU 600 и MPU 200». Методика поверки», утвержденному ФГУП «ВНИИР» 11 ноября 2018 г.
Основные средства поверки:
- установка поверочная расходоизмерительная, рабочая среда: воздух, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%.
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная
расходо-измерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,3%);
- национальные эталоны в рамках соглашения CIPM MRA (установка поверочная
расходоизмерительная, поверочная среда: природный газ или воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- частотомер электронно-счетный ЧЗ-85/4, диапазон измерений от 1 мГц до 200МГц, пределы относительной погрешности ± 2-10’7( регистрационный № 56478-14)
- барометр анероид БАММ-1, диапазон от 80 до 106 кПа, цена деления 0,1 кПа, предел допускаемой дополнительной погрешности ±0,5 кПа; (регистрационный № 5738-76)
- термометр лабораторный электронный ЛТ-300, диапазон измерения от минус 50 до плюс 300°С, пределы абсолютной погрешности ±0,05 оС (регистрационный № 61806-15)
- калибратор-измеритель унифицированных сигналов ИКСУ 260 Ex, диапазон: минус 50 до плюс 200 °С, пределы абсолютной погрешности ± 0,05 °С, диапазон: от 0 до 25 мА, пределы абсолютной погрешности ± 0,003 мА (регистрационный № 35062-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе и ГОСТ 8.611-2013.
Нормативные документы
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ТУ 4213-009-00153672-2007 Расходомеры газа ультразвуковые MPU моделей MPU200, MPU600, MPU1200, MPU800. Технические условия
