Измерители временных отклонений ИВО-2
| Номер в ГРСИ РФ: | 37125-08 |
|---|---|
| Производитель / заявитель: | ООО "Алто", г.С.-Петербург |
Для измерения отклонений временных интервалов, фазовых блужданий (Wander) и дрожаний (Jitter) тактовых сигналов в аппаратуре и системах тактовой сетевой синхронизации (ТСС); в цифровых сетях общего пользования в процессе ввода аппаратуры в действие и в период эксплуатации при присоединении сетиоператоров к сети связи общего пользования и при аудите ТСС, а также при сертификационных испытаниях цифровых каналов и трактов, аппаратуры группообразования, тактовой синхронизации и аппаратуры линий передачи. Область применения - системы цифровой связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37125-08 |
| Действует | по 11.05.2029 |
| Наименование | Измерители временных отклонений |
| Модель | ИВО-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 61288d6c-470a-d50f-d8b0-b996a915d708 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ИФПМ.403532.004 ТУ |
| Класс СИ | 33.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 06.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 06.06.2018 |
| Номер сертификата | 30691 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 552 п. 16 от 06.06.201303д от 13.03.08 п.09 |
Производитель / Заявитель
Общество с ограниченной ответственностью "АЛТО" (ООО "АЛТО"), г. Санкт-Петербург
Россия
194044, Тобольская ул., 12 Тел./факс: 327-11-48, 740-49-53, E-mail: alto@home.ru
Поверка
| Методика поверки / информация о поверке | ИФПМ.403532.004 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 287 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
37125-08: Описание типа
2018-37125-08.pdf
|
Скачать | 118.3 КБ | |
|
37125-08: Методика поверки
2023-mp37125-08.pdf
|
Скачать | 93.6 КБ |
Описание типа
Назначение
Измеритель временных отклонений ИВО-2 (далее прибор ИВО-2) предназначен для измерения отклонений временных интервалов, фазовых блужданий (Wander) и дрожаний (Jitter) тактовых сигналов в аппаратуре и системах тактовой сетевой синхронизации (ТСС); в цифровых сетях общего пользования в процессе ввода аппаратуры в действие и в период эксплуатации при присоединении сети операторов к сети связи общего пользования и при аудите ТСС, а также при сертификационных испытаниях цифровых каналов и трактов, аппаратуры группообразования, тактовой синхронизации и аппаратуры линий передачи.
Описание
Принцип действия прибора ИВО-2 основан на измерении разности временного положения между измеряемыми и тактовыми сигналами (ошибка временного интервала (ОВИ) с последующим вычислением максимальной ошибки временного интервала (МОВИ), девиации временного интервала (ДВИ) и относительной погрешности по частоте (Af/f).
Выдача и представление измерительной информации обеспечивается внешним универсальным управляющим компьютером и специализированной компьютерной программой.
Представление измерительной информации осуществляется на экране компьютерного дисплея в виде графиков в реальном масштабе времени, с последующим их протоколированием на магнитных носителях. При этом измеряемые параметры сопоставляются с масками Рекомендаций МСЭ-Т, G.811, G.812, G.813, которые внесены в память компьютера.

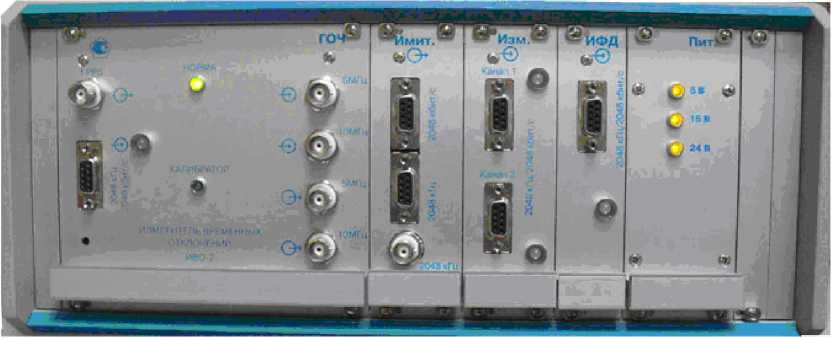

Общий вид прибора ИВО-2 представлен на рис. 1.
Рисунок.1 - Общий вид Измерителя временных отклонений ИВО-2
Программное обеспечение
Программное обеспечение «ИВО-2» представляет из себя автономное ПО. ПО используется для расчета параметров МОВИ и ДВИ, сравнения полученных результатов с требуемыми масками сигналов, и управления режимами работы.
Уровень защиты ПО «ИВО-2» от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в табл. 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора По |
|
ПО «ИВО-2» |
ИФПМ.403532.004 ПО |
01.01.13 |
D6A5D68F |
CRC32 |
Технические характеристики
|
Пределы допускаемой погрешности измерения ошибки временного интервала (в соответствии с Рекомендацией МСЭ-Т0.172), нс где: Zo(t): - на интервале наблюдения от 0,05 до 1000 с - на интервале наблюдений более 1000 с |
±[0,05 х ОВИ + Zo(t)] 2,5 + 0,0275т 29 + 0,001т где: т - значение интервала времени наблюдения, с |
|
Диапазон измерения амплитуды дрожания фазы, ТИ где: ТИ - тактовый интервал |
от 0,01 до 0,45 |
|
Пределы допускаемой абсолютной погрешности измерения фазы при частоте модуляции 1 кГц (в соответствии с Рекомендацией МСЭ-Т0.172), ТИ |
±(0,05 х Аизм+W) где: А - измеренное значение амплитуды дрожания фазы; W - систематическая погрешность измерения дрожания фазы |
|
Пределы допускаемой систематической погрешности дрожания фазы при псевдослучайной последовательности (ПСП) сигнала с периодом 215-1 в коде HDB3, ТИ |
±0,035 |
|
Номинальное входное сопротивление измерителя фазового дрожания, Ом |
120 |
|
Выходные опорные сигналы - 5, 10 МГц и измерительные сигналы 2048 кбит/с и 2048 кГц (в соответствии с Рекомендацией МСЭ-ТС.703) при формировании от внутреннего источника стабильной частоты со следующими параметрами: - пределы допускаемой относительной погрешности по частоте - пределы допускаемой относительной погрешности воспроизведения частоты от включения к включению - относительное систематическое отклонение частоты за один месяц, не более |
±5 х 10-11 ±2,5 х 10-11 2 х 10-11 |
|
Прибор обеспечивает возможность модуляций сигнала частотой модуляции от 1 до 1 х 10-7 Гц и амплитудной модуляции от 10 до 5х104 нс. | |
|
Прибор ИВО-2 имеет возможность работать от одного или двух внешних источников сигнала 2,048 МГц, 5 МГц или 10 МГц с относительной погрешностью по частоте не более ± 4,6 х 10-6 при уровне от 0,5 до 1,5 В на нагрузке 50 Ом. | |
|
Питание прибора ИВО-2 осуществляется от сети переменного тока с частотой (50 ± 2,5) Гц и напряжением 220 (+22, —33) В с содержанием гармоник не более 10 %. | |
|
Потребляемая мощность, ВА, не более |
100 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, %, не более - атмосферное давление, кПа, не ниже |
от 5 до 40 90 70 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Габаритные размеры, мм, не более |
386x377x167 |
|
Масса, кг, не более |
10 |
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» ИФПМ.403532.004 РЭ типографским способом и на лицевую панель прибора ИВО-2 методом сеткографии.
Комплектность
- измеритель временных отклонений ИВО-2;
- электронная вычислительная машина ЭВМ (типа Notebook);
- комплект программного обеспечения ПО;
- Методика поверки ИФПМ.403532.004 МП;
- Руководство по эксплуатации ИФПМ.403532.004 РЭ;
- комплект стандартных принадлежностей в соответствии с комплектом поставки.
Поверка
осуществляется по документу ИФПМ.403532.004 МП «Измеритель временных отклонений
ИВО-2. Методика поверки», утвержденному ГЦИ СИ «Тест-
С.-Петербург» в декабре 2007 г.
Средства поверки:
- стандарт частоты и времени VCH-311: 5 МГц, 10 МГц, ПГ ±540-12,
- осциллограф двухканальный С1-97: 0 - 350 МГц, ПГ ±3 %,
- анализатор сетевой ANT-20: 0,01 - 64 ТИ, ПГ ±(0,007 ± 0,01 Афд),
- генератор сигналов 33250 А: 1 мкГц - 80 МГц, ПГ ±Г10-6
Сведения о методах измерений
Методика измерений изложена в разделе руководства по эксплуатации ИФПМ.403532.004 РЭ.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. ИФПМ.403532.004 ТУ «Измеритель временных отклонений ИВО-2. Технические условия».
3. ОСТ 45.134-99 «Приборы для измерения дрожания и дрейфа фазы в цифровых сигналах электросвязи. Технические требования. Методы испытаний».
4. Рекомендация МСЭ-Т О.172 «Аппаратура для измерения дрожания и дрейфа фазы тактовых сигналов в цифровых системах, основанных на синхронной цифровой иерархии».
5. Рекомендация МСЭ-Т G.703 «Физические/электрические характеристики иерархических цифровых стыков».
6. Правила применения оборудования тактовой сетевой синхронизации.
Рекомендации к применению
- вне сферы государственного регулирования.
