Описание типа
Назначение
Измерители-регуляторы технологические ИРТ 5500 (далее по тексту - ИРТ) предназначены для измерения, контроля и регулирования температуры и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току, а также в частотные (числоимпульсные) электрические сигналы.
Описание
ИРТ представляют собой многофункциональные микропроцессорные измерительные приборы, функционирующие как в автономном режиме, так и под управлением компьютерной программы через интерфейс RS-232 или RS-485.
Принцип действия ИРТ основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через последовательный интерфейс.
На табло ИРТ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ИРТ.
ИРТ предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5, 0...20 или 4...20 мА, с частотными входными сигналами 0.1000 Гц (10000 Гц), с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 100 мВ и сопротивления постоянному току до 320 Ом.
ИРТ для конфигураций с преобразователями встроенными измерительными (ПВИ) преобразовывают сигналы ТС, ТП, преобразователей с унифицированными выходными сигналами, а также с частотными выходными сигналами в унифицированные сигналы силы постоянного тока 0.5, 0.20 или 4.20 мА.
В ИРТ встроены стабилизаторы напряжения [с выходными значениями напряжений (24+0,48) В] для питания внешних устройств.
ИРТ осуществляют функцию сигнализации и автоматического регулирования контролируемых параметров с использованием пропорционально-дифференциального закона (ПИД), пропорционально-дифференциально-дифференциального закона (ПДД) и возможностью вывода управляющего воздействия на любые реле и ПВИ.
ИРТ осуществляют автоматическую настройку ПИД и ПДД-регулирования, что обеспечивает оптимальную настройку системы регулирования непосредственно на объекте.
Зависимость измеряемой величины от входного сигнала ИРТ, а также зависимость выходного сигнала ПВИ от входного может быть линейная, с функцией усреднения (демпфирования), а для конфигураций с входными унифицированными электрическими сигналами также и с функцией извлечения квадратного корня.
ИРТ обеспечивают возможность дополнительной обработки значений измеряемых величин. Зависимость измеряемых величин от входного сигнала может быть представлена в виде следующих математических функций:
- полиномиальной;
- кусочно-линейной.
В зависимости от конструктивного исполнения ИРТ имеют модификации, перечисленные в таблице 1.
Таблица 1
|
Шифр модификации |
Конструктивное исполнение | ||||||
|
Кол-во измеритель ных каналов |
Наличие виртуально го канала* |
канала |
Наличие функции регистрации параметров во времени |
Кол-во | |||
|
входного |
выходного |
реле |
выходов управления оптосимист орами | ||||
|
ИРТ 5501/М1 |
1 |
- |
АЦП |
ПВИ |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М2 |
2 |
+ |
АЦП + АЦП |
- |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М3 |
1 |
- |
частотный |
ПВИ |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М4 |
2 |
+ |
частотный + АЦП |
ПВИ |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5502/М1 |
2 |
+ |
АЦП + АЦП |
ПВИ |
- |
4 |
0 |
|
2 |
2 | ||||||
|
ИРТ 5502/М2 |
2 |
+ |
АЦП + АЦП |
ПВИ + ПВИ |
- |
4 |
0 |
|
2 |
2 | ||||||
|
ИРТ 5501/М1-Р |
1 |
- |
АЦП |
ПВИ |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М2-Р |
2 |
+ |
АЦП + АЦП |
- |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М3-Р |
1 |
- |
частотный |
ПВИ |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М4-Р |
2 |
+ |
частотный + АЦП |
ПВИ |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5502/М1-Р |
2 |
+ |
АЦП + АЦП |
ПВИ |
+ |
4 |
0 |
|
2 |
2 | ||||||
|
ИРТ 5502/М2-Р |
2 |
+ |
АЦП + АЦП |
ПВИ + ПВИ |
+ |
4 |
0 |
|
2 |
2 | ||||||
П р и м е ч а н и я
1 * - Канал, предназначенный для обработки или повторного отображения параметров, регистрируемых
измерительными каналами.
2 - Знак «-» означает отсутствие конструктивного элемента, знак «+» - его наличие.
ИРТ имеют следующие исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая
цепь» с добавлением в их шифре индекса «Ех»;
- повышенной надежности для эксплуатации на объектах АС и ОЯТЦ с добавлением в их шифре индекса «А».

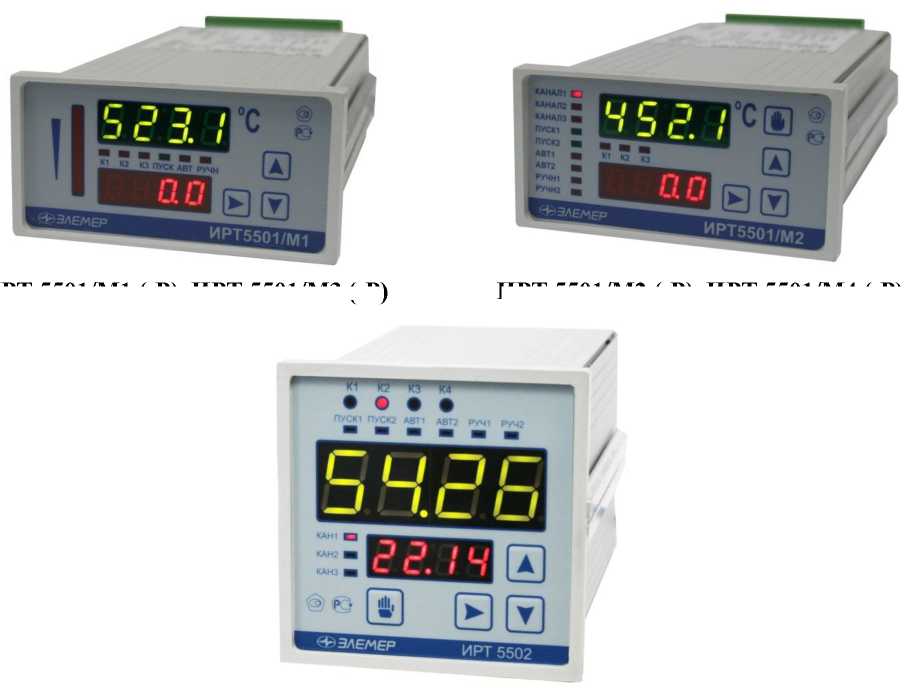

Фотографии общего вида измерителей-регуляторов технологических ИРТ 5500 представлены на рисунке 1.
ИРТ 5502/М1 (-Р), ИРТ 5502/М2 (-Р)
Рис. 1
ИРТ 5501/М1 (-Р), ИРТ 5501/М3 (-Р)
ИРТ 5501/М2 (-Р), ИРТ 5501/М4 (-Р)
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Основные метрологические характеристики |
Тип первичного преобразователя | |||
|
Измеряемая величина |
Диапазон |
Пределы допускаемой основной приведенной погрешности относительно НСХ, у о, %, (класс точности) для индекса заказа | ||
|
А |
В | |||
|
Температура |
-50.+200 °С |
±(0,15 + *) |
±(0,25 + *) |
50М, 53М (Гр. 23), 50П, 46П (Гр. 21) |
|
±(0,1 + *) |
±(0,2+ *) |
100М, 100П, Pt100 | ||
|
-100...+600 °С -200.+600 °С*** |
±(0,1 + *)** |
±(0,2+ *)** |
50П, 100П, Pt100 | |
|
-50.+180 °С |
±(0,1 + *) |
±(0,2+ *) |
Ni100 | |
|
-50...+1100 °С |
±(0,15 + *) |
±(0,25 + *) |
тжк(1) | |
|
-50.+600 °С |
TXK(L) | |||
|
-50...+1300 °С |
ТХА(К) | |||
|
0.+1700 °С |
ТПП(Я) | |||
|
Tnn(S) | ||||
|
+300...+1800 °С |
ТПР(В) | |||
|
0.+2500 °С |
ТВР(А-1) | |||
|
0.+1800 °С |
ТВР(А-2) | |||
|
0.+1800 °С |
ТВР(А-З) | |||
|
-50.+1000 °С |
ТХКн(Е) | |||
|
-50.+400 °С |
ТМКн(Т) | |||
|
-50...+1300 °С |
TNN(N) | |||
|
Напряжение |
0.100 мВ |
±(0,1 + *) |
±(0,2 + *) |
с унифицированным выходным сигналом |
|
0.75 мВ | ||||
|
Ток |
0.20 мА |
±(0,075 + *) |
±(0,15 + *) | |
|
4.20 мА | ||||
|
0.5 мА |
±(0,1 + *) |
±(0,2 + *) | ||
|
Сопротивление |
0.320 Ом | |||
|
Частота |
0.1000 Гц 0.10000 Гц |
±(0,1 + *), ±(0,05 + *)***, ±(0,02+ *)***, ±(0,01 + *)*** |
±(0,1 + *) |
с частотным (числоимпульсным) выходным сигналом |
П р и м е ч а н и я
1 * Одна единица последнего разряда, выраженная в процентах от нормирующего значения.
2 ** За исключением поддиапазона (-50...+200) °С.
3 *** По отдельному заказу.
4 Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: 2.100; 1,5.75 мВ; 0,4.20; 4,32.20; 0,1.5 мА.
Предел допускаемой дополнительной погрешности ИРТ, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности ИРТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С : ±1.
Питание ИРТ осуществляется:
- от сети переменного тока частотой, Гц: от 40 до 100
и напряжением, В: от 90 до 249
при номинальных значениях - частоты, Гц: 50
и напряжения, В:
Потребляемая мощность, ВА, не более:
Габаритные размеры, мм, не более:
- передняя панель ИРТ 5501 96 х 48,
ИРТ 5502 96 х 96;
- монтажная глубина
- вырез в щите для ИРТ 5501 88 х 46,
для ИРТ 5502 88 х 88.
Масса не более 1 кг.
Средняя наработка на отказ не менее 30000 ч.
Средний срок службы не менее 10 лет.
Рабочие условия эксплуатации:
- диапазон температур окружающего воздуха, °С: от минус 10 до плюс 50 °С.
Маркировка взрывозащиты ИРТ 5501Ех, ИРТ 5502Ех [Ехia]ПC.
Знак утверждения типа
Знак утверждения типа наносится на таблички, расположенные на передних панелях измерителей-регуляторов технологических ИРТ 5500, фотоспособом, на руководство по эксплуатации НКГЖ.411618.014РЭ - типографским способом.
Комплектность
Комплектность приведена в таблице 3.
Таблица 3 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1. |
Измеритель-регулятор технологический ИРТ 550 /М |
НКГЖ.411618.014 |
Состав и количество - в соответствии с заказом | |
|
2. |
Комплект монтажных частей и принадлежностей | |||
|
3. | Программное обеспечение | |||
|
4. |
Руководство по эксплуатации |
НКГЖ. 411618.014РЭ | ||
|
5. |
Паспорт |
НКГЖ. 411618.014ПС |
Сведения о методах измерений
содержатся в руководстве по эксплуатации НКГЖ.411618.014РЭ.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ТУ 4210-074-13282997-07. Измерители-регуляторы технологические ИРТ 5500. Технические условия;
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
