Трансформаторы тока измерительные ТВИ-35
| Номер в ГРСИ РФ: | 37159-08 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ТВИ электра", г.Москва |
Для передачи сигнала измерительной информации измерительным приборам устройствам защиты и управления в установках переменного тока частотой 50 Гц. Область применения: работа в электрических сетях с номинальным напряжением до 35 кВ (измерение электрических величин).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37159-08 |
| Действует | по 24.06.2018 |
| Наименование | Трансформаторы тока измерительные |
| Модель | ТВИ-35 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 417c6a90-887c-0bb8-bea1-4e9d3395ab5a |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3414-002-70250394-07 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 24.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 24.06.2018 |
| Номер сертификата | 32345 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 608 п. 03 от 24.06.201309д от 24.07.08 п.148 |
Производитель / Заявитель
ООО "ТВИ электра", ООО "МегаСтрой", г.Москва (срок свидетельства: 01.04.2013)
Россия
117393, ул, Профсоюзная, дом. 66, стр.1 тел. (495) 785-52-36 www.tvi-elektra.ru, E-mail: office@tvi-elektra.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 302 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
37159-08: Описание типа
2013-37159-08.pdf
|
Скачать | 78.7 КБ | |
|
37159-08: Методика поверки
2022-mp37159-08.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные типа ТВИ-35 (далее по тексту — трансформаторы) являются масштабными измерительными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам устройствам защиты и управления в установках переменного тока частотой 50 Гц.
Описание
Принцип действия трансформатора тока основан на явлении электромагнитной индукции. Трансформаторы тока измерительные ТВИ-35, устанавливаются на высоковольтных вводах масляных баковых выключателей, силовых трансформаторов и проходных линейных вводах. Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, напряжение по длине покрышки выравнивается посредством внутреннего экрана.
Вторичная обмотка размещается на тороидальном сердечнике, при этом каждый трансформатор имеет одну измерительную обмотку с равномерным распределением по сердечнику для обеспечения точности. Выводы вторичных обмоток подключены к клемным колодкам закрепленные в распределительной коробке трансформатора закрепленной на боковой части корпуса трансформатора.
Внешний вид трансформатора ТВИ-35 представлен на рисунке 1.

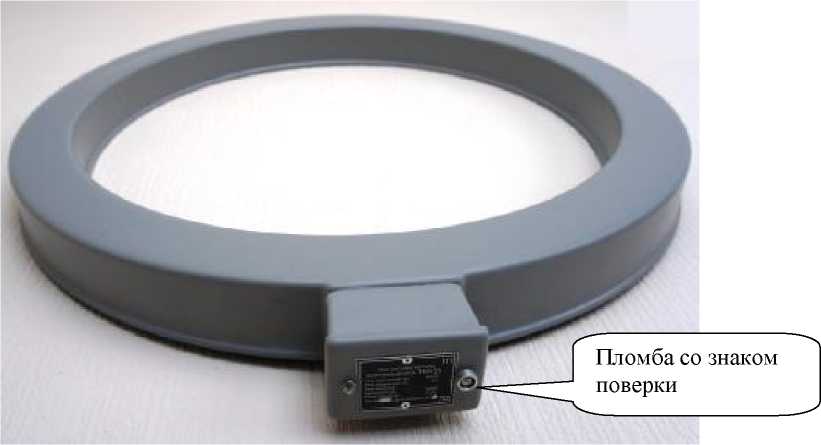

Рисунок 1. Внешний вид трансформатора ТВИ-35
Технические характеристики
Таблица 1
|
Номинальный первичный ток, А |
200;300; 400; 500; 600; 750; 800;1000; 1500; 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальное рабочее напряжение: При установке на ввод масляного выключателя, кВ При установке на проходной изолятор, кВ |
35 35 |
|
Номинальная частота, Гц |
50 |
|
Класс точности вторичных обмоток |
0,2S; 0,5S; 0,5; 5Р; 10Р |
|
Номинальная вторичная нагрузка (cos ф = 0,8), В^А |
3; 5; 10; 20; 30; 50 |
|
Масса, кг, для измерений не более для защиты не более |
15 40 |
|
Габаритные размеры, мм, для измерений не более для защиты не более |
385x260x60 385x260x110 |
|
Срок службы, лет, не менее |
25 |
|
Средняя расчетная наработка на отказ в рабочих условиях применения, часов, не менее |
110000 |
Климатическое исполнение У или ХЛ категория размещении 1; 2 по ГОСТ 15150.
Примечание к таблице 1 - по требованию заказчика трансформаторы изготавливают с другими номинальными первичными токами .
Знак утверждения типа
наносят на корпус трансформатора методом наклейки этикетки и на титульный лист паспорта печатным способом.
Комплектность
Таблица 2
|
№ п.п. |
Наименование |
Кол-во |
|
1 |
Трансформатор тока измерительный ТВИ - 35 |
1 |
|
2 |
Паспорт |
1 |
|
3 |
Упаковка |
1 |
Поверка
осуществляется по документу ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки"
Перечень эталонов, применяемых при поверке:
трансформатор тока эталонный ИТТ 3000.5, (0,5 - 3000) А, КТ 0,01;
прибор сравнения КНТ - 03, 8 = ± 0,001 %, 0,1′.
Сведения о методах измерений
Методика измерений входит в состав руководства по эксплуатации
3414-003-70250394-11 РЭ
Нормативные документы
ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».
ТУ 3414-002-70250394-07 «Трансформаторы тока измерительные ТВИ-35». Технические условия».
Рекомендация по областям применения в сфере государственного регулированияобеспечения единства измерений
осуществление торговли и товарообменных операций
Другие Трансформаторы
