Преобразователи измерительные активной и реактивной мощности ЭП8530М

Назначение

Преобразователи предназначены для линейного преобразования активной и реактивной мощности в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока или линейного преобразования активной мощности в унифицированный сигнал постоянного тока.

Описание

Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и передачи их по интерфейсам связи.

Конструктивно преобразователи выполнены в пластмассовом корпусе щитового крепления. Преобразователи работоспособны при установке в любом положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Преобразователи относятся к группе С4 по ГОСТ Р 52931-2008 и предназначены для эксплуатации в интервале температур от - 30 до + 50 °С и относительной влажности воздуха не более 95 % при температуре +35 °С.

Преобразователи имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества интерфейсов, наличия и типа диапазонов изменения выходного аналогового сигнала.

Информация об исполнении преобразователей содержится в коде полного условного обозначения:

ЭП8530М - a - b - c - d - e - f - g,

где а - номинальное напряжение;

b - номинальный ток;

с - условное обозначение преобразуемой мощности;

d - условное обозначение напряжения питания;

e - наличие интерфейсов;

f - условное обозначение диапазона изменения выходного аналогового сигнала;

g - условное обозначение количества измерительных элементов.

Доступ к внутренним частям преобразователя возможен только с нарушением пломб, установленных на винты крепления блока печатных плат к корпусу.

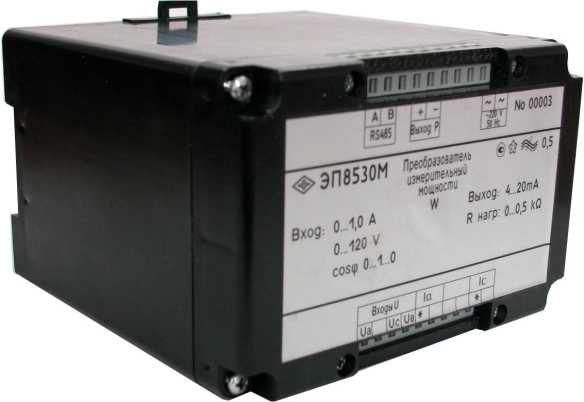

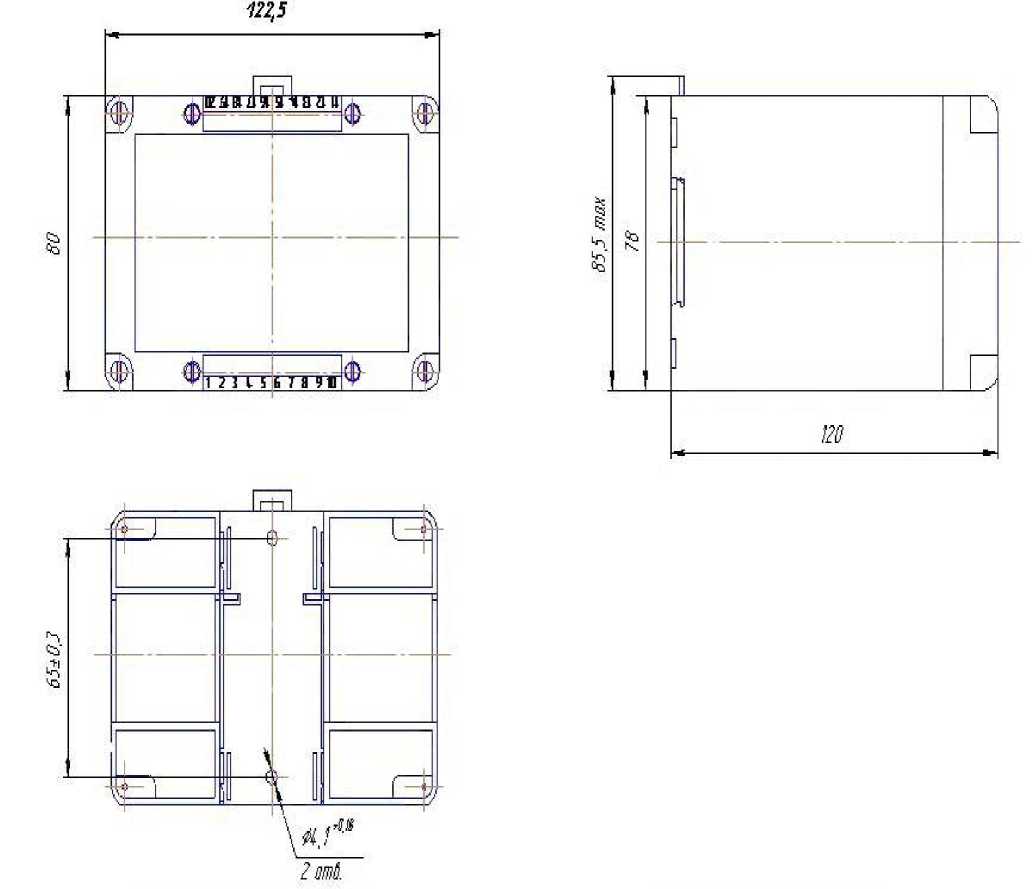

Фотографии, общий вид приборов, места нанесения маркировки и клейм приведены на

рисунках ниже.

Программное обеспечение

Преобразователи оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия преобразователя с нарушением пломб. По степени защиты от преднамеренных или непреднамеренных изменений ВПО относится к уровню «А» по МИ 3286-2010.

При проведении санкционированных регламентных работ, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). Проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 1.

Таблица 1

Технические характеристики

Нормальные условия эксплуатации преобразователей указаны в таблице 1. Таблица 1

Рабочая область значений входных (измеряемых) сигналов:

- по току: от 0 до 0,5 А, от 0 до 1,0 А, от 0 до 2,5 А, от 0 до 5,0 А;

- по напряжению:

- линейное (для двухэлементных преобразователей): 0...100...120 В,0...380...450 В,0...100...120 В, - фазное (для трехэлементных преобразователей): 0...57,74...69,3 В, 46,2...57,74...69,3 В. Рабочий диапазон частоты входных (измеряемых) сигналов от 45 до 55 Гц.

Преобразуемая мощность, количество измерительных элементов, диапазоны измерения входного сигнала, диапазоны изменения выходного сигнала, нормирующее значение выходного сигнала и параметры питания соответствуют таблице 2.

Таблица 2

Примечания

1 Преобразователи изготавливается на один из диапазонов измерения тока, указывающийся при заказе.

2 Двухэлементные преобразователи с диапазоном измерения тока от 0 до 5,0 А (от 0 до 1,0 А) по заказу могут быть изготовлены с дополнительным входом от 0 до 2,5 А (от 0 до 0,5 А).

лист № 4

всего листов 5

Пределы допускаемой основной приведенной погрешности преобразователей равны ± 0,5 % от нормирующего значения выходного сигнала.

Пределы допускаемых дополнительных приведенных погрешностей преобразователей (далее - дополнительная погрешность), вызванных изменением влияющих величин, в процентах от нормирующего значения выходного сигнала, равны:

а) ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 30 °С и плюс 50 °С на каждые 10 °С;

б) ± 0,9 % - при воздействии относительной влажности (95 ± 3) % при температуре 35 °С;

в) ± 0,5 % - при влиянии внешнего однородного магнитного поля переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля;

г) ± 0,5 % - при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс 1 до 0, от 0 до минус 1, от минус 1 до 0 для исполнений преобразователей с диапазоном изменений выходного сигнала: -5...0...+5 мА; 0...2,5...5 мА и в диапазоне от 0 до плюс 1 и от плюс 1 до 0 для преобразователей с диапазоном изменений выходного сигнала: 0...5 мА; 4...20 мА;

д) ± 0,25 % - при изменении напряжения питания от номинального значения (220 ± 4,4) В до 242 или 187 В; при изменении напряжения питания от номинального значения 230 В до 253 или 184 В;

е) ± 0,25 % - при изменении напряжения измерительной цепи от номинального значения (ин) до любого значения в диапазоне от 0 % до 120 % ин для преобразователей, питающихся от сети переменного тока напряжением 220 В, частотой 50 Гц;

ж) ± 0,25 % - при изменении напряжения измерительной цепи от номинального значения (ин) до любого значения в диапазоне от 80 % до 120 % ин для преобразователей, питающихся от измерительной цепи;

з) ± 0,5 % - при неравномерной нагрузке фаз, когда ток в любом из линейных проводов принимает значение от 50 % до 100 % значения тока в остальных линейных проводах.

Преобразователи имеют интерфейсы RS485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ (далее - ПЭВМ). Габаритные размеры, мм, не более:                                        85,5x122,5x120;

Масса приборов, кг, не более                                                      0,650;

Средняя наработка на отказ, ч                                                    50000;

Средний срок службы, не менее                                                   12 лет.

Знак утверждения типа

Знак утверждения типа наносится на этикетку преобразователя, титульный лист Руководства по эксплуатации и паспорт преобразователя типографским способом.

Комплектность

В комплект поставки входят:

- преобразователь (в соответствии с заказом)                                  1 шт.;

- комплект монтажных частей                                             1 шт.;

- паспорт                                                                            1 экз.;

- руководство по эксплуатации

на партию преобразователей до 10 шт.                                      1 экз.

Поверка

осуществляется по документу «Преобразователи измерительные активной и реактивной мощности ЭП8530М. Руководство по эксплуатации. 3ПЧ.349.053 РЭ» раздел 9 «Поверка», согласованному ГЦИ СИ ФГУП «ВНИИМС» в январе 2008 г.

Средства поверки: установка УПП8531М/1, магазин сопротивлений Р4831 (± 0,02 %); прибор комбинированный цифровой Щ300 (класс точности 0,05).

Сведения о методах измерений

Сведения приведены в разделе документа «Преобразователи измерительные активной и реактивной мощности ЭП8530М. Руководство по эксплуатации. 3ПЧ.349.053 РЭ».

Нормативные документы

1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2. ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

3. ТУ 25-7504.201-2007 Преобразователи измерительные активной и реактивной мощности ЭП8530М.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
