Коэрцитиметры КМ-445
| Номер в ГРСИ РФ: | 37189-08 |
|---|---|
| Категория: | Коэрцитиметры |
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Для измерения коэрцитивной силы изделий из ферромагнитных материалов. Область применения: испытания и контроль качества механических свойств и структуры изделий из конструкционных сталей и сплавов по установленной корреляционной связи между контролируемой характеристикой и измеренной величинойкоэрцитивной силы на предприятиях и организациях черной металлургии, машиностроения, транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37189-08 |
| Действует | по 27.04.2028 |
| Наименование | Коэрцитиметры |
| Модель | КМ-445 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 227e6965-629f-7472-11ab-49dcec13404b |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4222-091-20883295-2007 |
| Класс СИ | 34.03 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 22.05.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 22.05.2018 |
| Номер сертификата | 30952 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 516 п. 12 от 22.05.201303д от 13.03.08 п.77 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА"), г. Екатеринбург
Россия
620027, ул.Марата, 17, тел.(3432) 45-64-18, факс 45-38-17, www.mikroakustika.ru, 620041, ул.Уральская, 27, E-mail: akustika@etel.ru
Поверка
| Методика поверки / информация о поверке | МКИЯ.422283.005 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
37189-08: Описание типа
2024-37189-08-1.pdf
|
Скачать | 519.5 КБ | |
|
37189-08: Методика поверки
2023-mp37189-08.pdf
|
Скачать | 93.2 КБ |
Описание типа
Назначение
Коэрцитиметры КМ-445 (далее по тексту — коэрцитиметры), предназначены для измерений коэрцитивной силы по намагниченности изделий из ферромагнитных материалов при испытаниях и контроле качества механических свойств и структуры изделий из конструкционных сталей и сплавов.
Описание
Конструктивно коэрцитиметр представляет собой переносный прибор настольного исполнения, состоящий из блока электронного и преобразователя, соединенных гибким жгутом. Блок электронный и преобразователь выполнены в металлических корпусах. Органы управления и индикации коэрцитиметра расположены на передней панели, к которой крепится блок электронных плат. На левой боковой панели установлены вилка для присоединения преобразователя и вилка порта интерфейса RS-232.
Принцип действия коэрцитиметра основан на перемагничивании по предельной петле гистерезиса участка объекта контроля, замыкающего полюса преобразователя коэрцитиметра и измерении значения силы тока в размагничивающей катушке преобразователя коэрцитиметра (размагничивающего тока) в момент равенства нулю магнитного потока в магнитопроводе. В качестве нуль-индикатора магнитного потока в магнитопроводе используются датчики Холла. Измеренное значение размагничивающего тока пересчитывается в электронном блоке в значение коэрцитивной силы, которое индицируется на экране дисплея.
Предусмотрен выпуск коэрцитиметров двух модификаций: КМ-445.1 и КМ-445.2.
Модификации различаются только типом организации электропитания: КМ-445.1 питается от сети переменного тока напряжением 220 В, частотой 50 Гц; КМ-445.2 питается от встроенной никель-металлгидридной аккумуляторной батареи напряжением 12 Ви ёмкостью 7000 мА^час, Метрологические характеристики у модификаций одинаковые.

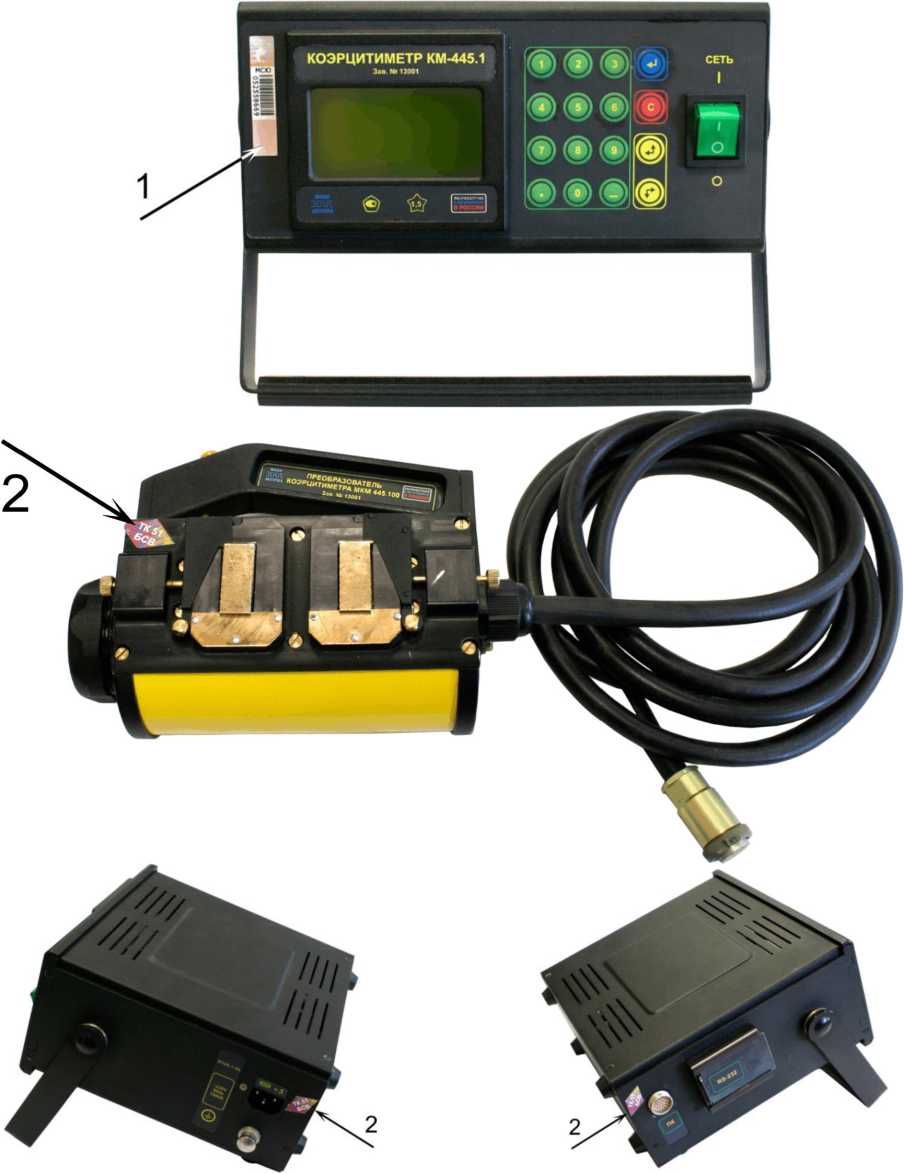

Общий вид средства измерений
Примечание : стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки; стрелками (2) обозначено место пломбировки для защиты от несанкционированного доступа.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения коэрцитивной силы, А/м |
от 150 до 6000 |
|
Пределы допускаемой относительной погрешности измерения коэрцитивной силы, % |
±5 |
|
Питание коэрцитиметра: КМ-445.1 КМ-445.2 |
от сети 220 В, 50 Гц от встроенной аккумуляторной батареи |
|
Мощность, потребляемая коэрцитиметром КМ-445.1 от сети переменного тока, ВА, не более |
100 |
|
Средняя мощность, потребляемая коэрцитиметром КМ-445.2 от аккумуляторной батареи, Вт, не более |
10 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - преобразователя - блока электронного |
200x140x100 235x230x130 |
|
Масса, кг, не более: - преобразователя - блока электронного КМ-445.1 - блока электронного КМ-445.2. |
2,6 2,9 4,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25 °С от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность коэрцитиметра.
Комплектность
|
Наименование изделия |
Обозначение |
Количество |
|
Коэрцитиметр КМ-445.1 | ||
|
1. Коэрцитиметр КМ-445.1 |
МКИЯ.422283.005-01 |
1 |
|
2. Преобразователь коэрцитиметра |
МКМ 445.100 |
1 |
|
3. Насадка |
2 | |
|
4. Стандартный образец СОП-НО-4О1/1 |
1 | |
|
5. Стандартный образец СОП-НО-4О1/2 |
1 | |
|
6. Шнур питания «Евростандарт» 10А 1,8 м |
1 | |
|
7. Вставка плавкая ВП2Б-1-5А F |
МКИЯ.НД-03 РЭ |
2 |
|
8. Транспортная тара |
КМ-445.1.Я1 |
1 |
|
9. Коэрцитиметр КМ-445.1. Руководство по эксплуатации |
МКИЯ.422283.005-01 РЭ |
1 |
|
10. Коэрцитиметр КМ-445.1. Формуляр |
МКИЯ.422283.005-01 ФО |
1 |
|
11. Коэрцитиметры КМ-445. Методика поверки |
МКИЯ.422283.005 МП |
1 |
|
Коэрцитиметр КМ-445.2 | ||
|
1. Коэрцитиметр КМ-445.2 |
МКИЯ.422283.005-02 |
1 |
|
2. Преобразователь коэрцитиметра |
МКМ 445.100 |
1 |
|
3. Насадка |
2 | |
|
4. Стандартный образец СОП-НО-4О1/1 |
1 | |
|
5. Стандартный образец СОП-НО-4О1/2 |
1 | |
|
6. Зарядное устройство батареи коэрцитиметра КМ-445.2 |
1 | |
|
7. Транспортная тара |
КМ-445.2.Я1 |
1 |
|
8. Коэрцитиметр КМ-445.2. Руководство по эксплуатации |
МКИЯ.422283.005-02 РЭ |
1 |
|
9. Коэрцитиметр КМ-445.2. Формуляр |
МКИЯ.422283.005-02 ФО |
1 |
|
10. Коэрцитиметры КМ-445. Методика поверки |
МКИЯ.422283.005 МП |
1 |
Сведения о методах измерений
МКИЯ.422283.005-01 РЭ «Коэрцитиметр КМ-445.1. Руководство по эксплуатации».
МКИЯ.422283.005-02 РЭ «Коэрцитиметр КМ-445.2. Руководство по эксплуатации».
Нормативные документы
ТУ 4222-091-20883295-2007 «Коэрцитиметры КМ-445. Технические условия»;
МКИЯ.422283.005 МП «Коэрцитиметры КМ-445. Методика поверки»;
ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне F10-12 + 540-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц».
