Амперметры, миллиамперметры, вольтметры М42100, М42101
| Номер в ГРСИ РФ: | 3727-73 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Нет данных |
|
3727-73: Описание типа
2026-3727-73.pdf
|
Скачать | 174.9 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 3727-73 |
| Наименование | Амперметры, миллиамперметры, вольтметры |
| Модель | М42100, М42101 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0f67f16b-13e5-1e9e-eeb3-01b54a153ce4 |
| Год регистрации | 1992 |
| Общие данные | |
|---|---|
| Источник информации | 34-75г с.08 |
| Класс СИ | 34.01.01 |
| Год регистрации | 1992 |
| Страна-производитель | СССР |
| Примечание | Исключен в 1992 г. |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 21.01.92 п.66135 от 21.08.73 |
Производитель / Заявитель
Нет данных
СССР
-
Поверка
| Методика поверки / информация о поверке |
184-62 «По поверке вольметров, амперметров, ваттметров и варметров»
|
| Межповерочный интервал / Периодичность поверки |
2 года
Для амперметров аналоговых класса точности свыше 0,1
|
| Зарегистрировано поверок |
114857
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 112031 (98%) |
| Неуспешных поверок (СИ непригодно) | 2826 (2 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
3727-73: Описание типа
2026-3727-73.pdf
|
Скачать | 174.9 КБ |
Описание типа
Назначение

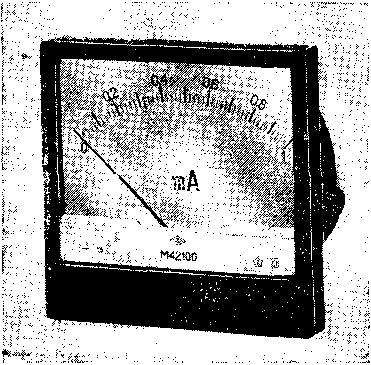

Амперметры, миллиамперметры и вольтметры М42100 (см. рисунок) и М42101 предназначены для измерения силы и напряжения в электрических цепях постоянного тока.
Приборы работают при температуре окружающего воздуха от —50 до 60°С и относительной влажности до 95% при температуре 35°С.
Приборы вибропрочные (ускорение 30 м/с2 в диапазоне частот от 10 до 120 Гц) и тряскопрочные (ускорение 100 м/с2 с частотой ударов от 80 до 120 в минуту).
№ 3727—73 Стр. 2
Описание
Измерительный механизм приборов — магнитоэлектрический с внутрирайонным магнитом и подвижной частью на кернах.
Конструктивно приборы оформлены в корпусе из пластмассы.
Прибор крепят к щиту посредством скобы.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Классы точности 1,5 и 2,5.
Пределы измерения:
амперметров il; 2; 3; 5; 10; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 1000; 1500; 2000; 4000; 6000; 200—0—750 А;
миллиамперметров 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600; 3/30; 3/50; 5/50 мА;
вольтметров 0,075; 2; 3; 7,5; 10; 15; 30; 50; 75; 100; 150; 250; 300; 500; 600; 1000; 1500; 3000; 0,3/15; 3/30; 4/100; 7,5/300 8/300; 15/150; 15/300; 30/300; 150/1500; 15/150/1500 В;
ампервольтметров 15В/500 мА; 30В/50А; 50В/50А; 1А/3000В.
Рабочее положение приборов — вертикальное и горизонтальное.
Время успокоения не более 3 с.
Габаритные размеры, мм:
М42101 — 60X60X50;
М42100 — 80X80X50.
Масса, кг:
М42101 — 0,15;
М42100 — 0,20.
Комплектность
К прибору прилагают:
1) добавочные сопротивления, если прибор предназначен для работы с ними;
2) шунты и калиброванные провода, если прибор предназначен для работы с ними;
3) скобу для крепления прибора к щиту;
4) комплект гаек и шайб для подключения прибора в электрическую цепь;
5) паспорт;
6) техническое описание и инструкцию по эксплуатации (на партию приборов).
Стр. 3 № 3727—73
Поверка
Амперметры, миллиамперметры и вольтметры М42Ю0 и М42101 поверяют в соответствии с требованиями инструкции 184—62 «По поверке вольтметров, амперметров, ваттметров и варметров».
Испытания проводила государственная комиссия с участием Чувашской лаборатории государственного надзора за стандартами и измерительной техникой. Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
