Блоки коррекции времени ЭНКС-2

Назначение

Блоки коррекции времени ЭНКС-2 (далее - БКВ) предназначены для формирования и хранения шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS с национальной шкалой времени Российской Федерации UTC(SU), и для последующей передачи информации о текущем значении времени и календарной дате в различных форматах, в том числе в форматах сетевых протоколов.

Описание

Принцип действия БКВ основан на приеме сигналов ГНСС ГЛОНАСС/GPS; синхронизации собственных часов с национальной шкалой времени UTC(SU); выдачи импульсных сигналов, а также информации о значениях текущего времени и календарной даты по цифровым интерфейсам.

Снаружи корпуса БКВ расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, графический дисплей и клавиши управления.

БКВ состоит из приемника сигналов ГНСС ГЛОНАСС/GPS и модулей: обработки сигналов и формирования текущего времени и календарной даты, ввода-вывода информации, питания. Модули заключены в едином корпусе.

БКВ выпускается в следующих модификациях ЭНКС-2 и ЭНКС-2Т, которые отличаются друг от друга характеристиками опорного генератора (кварцевый генератор и термостатированный кварцевый генератор соответственно). Условное обозначение БКВ содержит также информацию о дополнительных параметрах (в том числе тип питания, интерфейсы, дополнительные функции), не относящихся к метрологическим характеристикам. Актуальная информация о дополнительных параметрах БКВ приведена в руководстве по эксплуатации. Цвет корпуса и оформление лицевой панели отличаются в зависимости от даты выпуска.

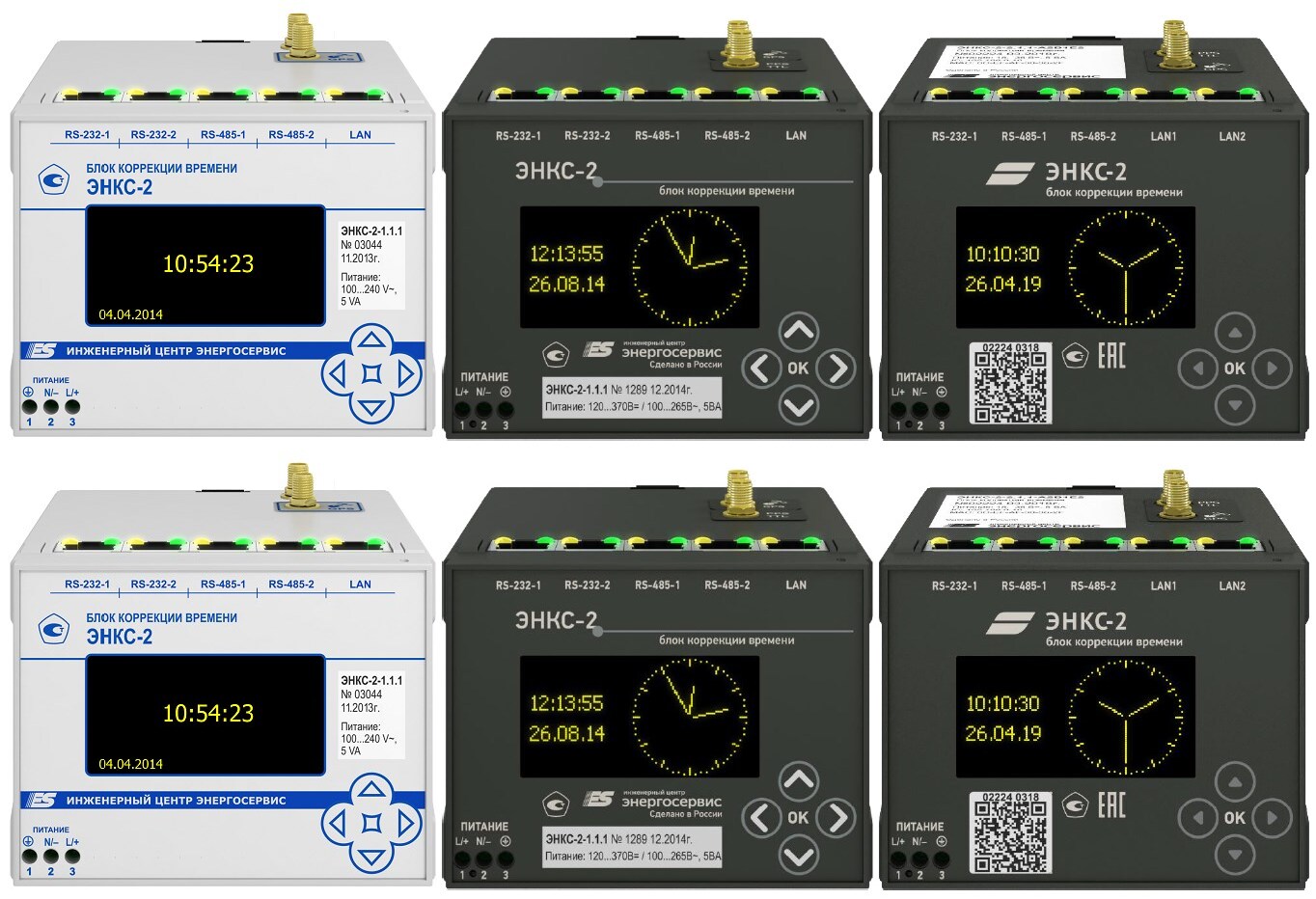

Общий вид БКВ с указанием мест нанесения знака утверждения типа и заводских номеров представлен на рисунке 1. Заводские номера наносятся машинописным способом на лицевую панель БКВ. Формат обозначения заводского номера цифровой.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Место нанесения знака утверждения типа

Место нанесения заводского номера

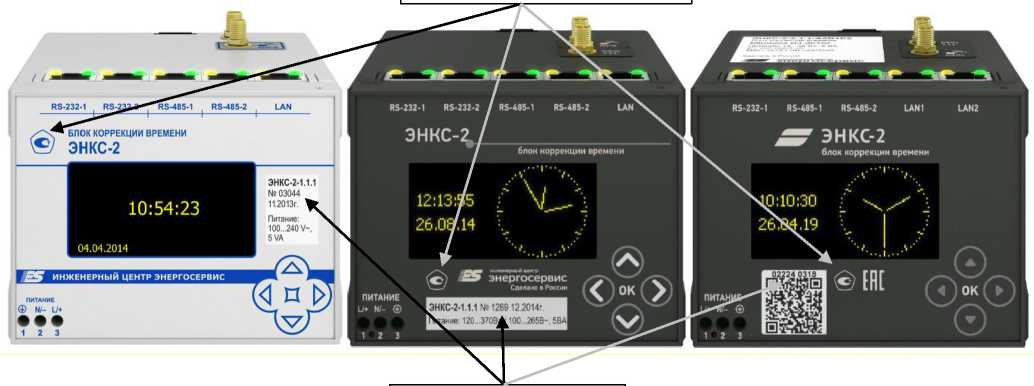

Рисунок 1 - Общий вид БКВ, места нанесения знака утверждения типа и заводского номера

Место нанесения знака поверки

Место пломбировки

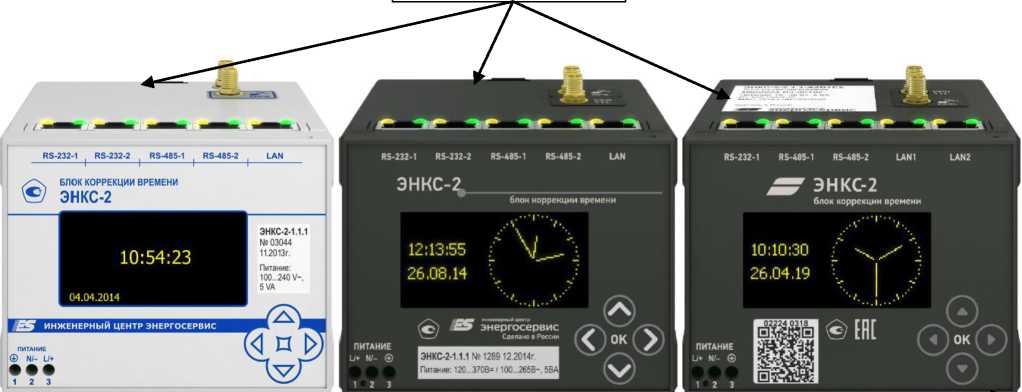

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

БКВ предназначен для непрерывной работы и может применяться в качестве:

- источника точного времени (сервера времени, устройства синхронизации времени) в составе различных автоматизированных систем, в том числе систем обеспечения единого времени, систем телемеханики, автоматизированных систем управления технологическим процессом, автоматизированных систем диспетчерского управления, автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (далее - АИИС КУЭ), систем мониторинга переходных режимов;

- устройства синхронизации различных устройств нижнего, среднего и верхнего уровней, в том числе компьютеры, сервера, устройства сбора данных, контроллеры учета энергоресурсов, устройства сбора и передачи данных, контролируемые пункты телемеханики, многофункциональные измерительные преобразователи;

- ведущих часов (Master Clock) в соответствии с IEEE 1588;

- рабочего эталона для поверки средств измерений и компонентов АИИС КУЭ, а также для испытаний в целях утверждения типа средств измерений.

БКВ выдает сигналы точного времени и даты в следующих форматах:

- по цифровым протоколам ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-1042004, NMEA 0183, IRIG, SNTP, PTPv2;

- в виде последовательности импульсов 1 Гц (1PPS), синхронизированной с национальной шкалой времени Российской Федерации UTC (SU).

Подключение приемной антенны сигналов ГНСС ГЛОНАСС/GPS осуществляется через SMA-разъем, импульсный выход 1 Гц (1PPS) реализован в виде SMA-разъема, через разъемы RJ-45 реализована передача сигналов по интерфейсам RS-232, RS-485, Ethernet.

Программное обеспечение

В БКВ цифровую обработку сигнала, формирование шкалы времени и управление работой выполняет микроконтроллер, в который в процессе изготовления БКВ загружается встроенное программное обеспечение (далее - ПО) «Блок коррекции времени ЭНКС-2» (микропрограмма), предназначенное для управления работой БКВ. Встроенное ПО не разделено на метрологически значимую и незначимую части.

Для настройки БКВ предназначено ПО «Конфигуратор ЭНКС». Для диагностики БКВ предназначено ПО «SNMP диагностика». ПО «Конфигуратор ЭНКС» и «SNMP диагностика» не являются метрологически значимым.

Влияние ПО учтено при нормировании метрологических и технических характеристик БКВ.

Встроенное ПО аппаратно защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. При обновлении ПО в процессе эксплуатации для защиты ПО применяются следующие меры: отсутствие возможности несанкционированного изменения встроенного ПО без вскрытия пломбируемой крышки БКВ, наличие встроенных средств защиты ПО микроконтроллера (шифрование микропрограммы перед записью в микроконтроллер с невозможностью раскодирования при считывании), наличие встроенного средства загрузки ПО (bootloader), разграничение доступа к данным встроенного ПО.

Указанное ПО является метрологически значимым, встроенным (инсталлированным) в БКВ. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом и на лицевую панель БКВ машинописным способом.

Комплектность

Таблица 4 - Комплектность БКВ

Сведения о методах измерений

приведены в разделе 6 «Использование по назначению» и разделе 7 «Настройка» документа ЭНКС.681730.001 РЭ «Блок коррекции времени ЭНКС-2. Руководство по эксплуатации».

Нормативные документы

ТУ 6817-302-53329198-14 Блок коррекции времени ЭНКС-2. Технические условия.
