Газоанализаторы GasFinder 2.0
| Номер в ГРСИ РФ: | 37374-08 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Boreal Laser Inc.", Канада |
|
37374-08: Описание типа
2013-37374-08.pdf
|
Скачать | 106.5 КБ |
Для автоматического и непрерывного измерения среднего по трассе содержания HF, HCl, СН4 в воздухе. Область применения - контроль содержания загрязняющих газов в атмосферном воздухе и в воздухе рабочей зоны (при длине трассы измерения 1...1000 м).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37374-08 |
| Действует | по 26.06.2018 |
| Наименование | Газоанализаторы |
| Модель | GasFinder 2.0 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 31097459-168d-ebe5-7efb-061e2e459c41 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Канада |
| Примечание | 26.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2018 |
| Номер сертификата | 31030 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 649 п. 05 от 26.06.201304 от 28.03.08 п.143 |
Производитель / Заявитель
Фирма "Boreal Laser Inc.", КАНАДА
Канада
13, 51127 Range Road 255, Spruce Grove, AB Canada T7Y 1A8 Тел. (780) 987-4382 Факс (780)987-2418, E-mail: info@boreal-laser.com
Поверка
| Методика поверки / информация о поверке | МП-242-0599-2007 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (80%) |
| Неуспешных поверок (СИ непригодно) | 2 (20 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
37374-08: Описание типа
2013-37374-08.pdf
|
Скачать | 106.5 КБ |
Описание типа
Назначение
Газоанализаторы GasFinder 2.0 (далее - газоанализаторы) предназначены для автоматического и непрерывного измерения среднего по трассе содержания HF, HCl, CH4 в атмосферном воздухе и воздухе рабочей зоны.
Описание
Принцип действия газоанализаторов - абсорбционная оптическая спектроскопия в ИК-диапазоне. Излучение полупроводникового перестраиваемого лазера поглощается молекулами определяемого газа. По величине этого поглощения можно определить содержание газа.
Газоанализаторы представляют собой переносные приборы.
Приборы состоят из системного блока, содержащего устройство управления, приемную и передающую части, устанавливаемые на одном конце трассы, и выносного отражателя, устанавливаемого на другом конце трассы.

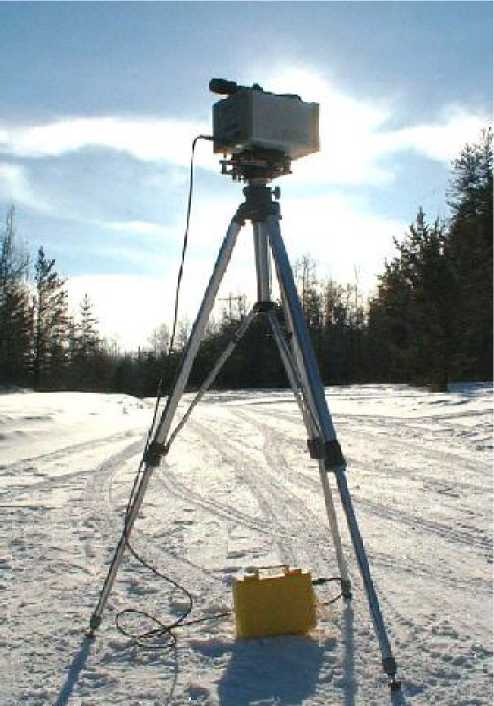

Внешний вид газоанализаторов представлен на рисунке 1.
Рисунок 1. Внешний вид газоанализаторов GasFinder 2.0
Лист № 2
Всего листов 4
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение ПО GasFinder.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента,
- отображение результатов измерений на дисплее газоанализатора,
- передачу результатов измерений по интерфейсу связи с ПК,
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
- контроль общих неисправностей,
- архивация измерений,
- внешняя связь (RS232).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании мет-
рологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
GasFinder |
0.40 |
- |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||
Метрологические и технически характеристики
1 Диапазоны измерений и пределы допускаемой основной погрешности
газоанализаторов GasFinder 2.0 для измерений на трассе длиной 100 м приведены в таблице 2
Таблица 2.
|
Определяемый компонент 1) |
Диапазон измерений, -1 млн |
Пределы допускаемой основной погрешности, % | |
|
приведенной |
относительной | ||
|
HF |
0-0,004 |
± 25 |
_ |
|
0,004-10 |
_ |
± 25 | |
|
HCl |
0-0,8 |
± 25 |
_ |
|
0,8-30 |
_ |
± 25 | |
|
CH4 |
0-0,15 |
± 15 |
_ |
|
0,15-50 |
_ |
± 15 | |
|
Примечания: 1 1) Одним прибором можно измерять только один газ. 2 При изменении длины трассы пересчет границ диапазонов выполняется по формуле R = (100 / L) х R 100, где R — новое значение концентрации (млн-1), L — новая длина трассы (м). | |||
Лист № 3
Всего листов 4
2 Время прогрева и выхода на рабочий режим, мин, не более
3 Время установления показаний, с, не более
4 Вариация показаний в долях от пределов допускаемой основной погрешности 0,5
5 Предел допускаемого изменения показаний в течение месяца непрерывной работы, в долях от пределов допускаемой основной погрешности
6 Дополнительная погрешность от влияния изменения температуры окружающей среды в диапазоне рабочих температур на трассе от минус 20°С до 40 °С на каждые 10°С в долях от пределов допускаемой основной погрешности 0,4
7 Питание производится от сети (220+22-33) В частотой (50+1) Гц с использованием внешнего блока питания 220В/12В) или от аккумуляторов (напряжение питания 12В постоянного тока, 2А)
8 Габаритные размеры и масса системного блока не превышают: длина 290 мм, ширина 195 мм, высота 150 мм, масса 5,2 кг.
9 Условия эксплуатации:
- диапазон температур окружающей среды, оС от минус 20 до 40
- диапазон относительной влажности окружающего воздуха, % от 5 до 95
- диапазон атмосферного давления, кПа от 84 до 106,7
10 Средняя наработка на отказ 24000 ч (при доверительной вероятности Р=0,95)
11 Средний срок службы 8 лет
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации газоанализаторов методом компьютерной графики и на системный блок в виде наклейки.
Комплектность
Комплект поставки газоанализаторов приведена в таблице 3.
Таблица 3.
|
Наименование |
Количество |
|
Системный блок GasFinder 2.0 c источником питания |
1 |
|
Выносной отражатель |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Поверочная кювета (поставляется по требованию) |
1 |
Поверка
осуществляется по документу МП-242-0599-2007 «Газоанализаторы GasFinder 2.0. Методика
поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 5 июля 2007 г.
Основные средства поверки:
- стандартные образцы состава: газовые смеси CH4/N2 (ГСО 3898-87, ГСО 3862-87, ГСО 387287), HC1/N2 (ГСО 9257-2008), HF/N2 (ГСО 9551-2010) по ТУ 6-16-2956-92;
- генератор термодиффузионный ТДГ-01 по ШДЕК.418319.001ТУ (№ 19454-05 в Госреестре РФ) в комплекте с источниками микропотоков HF по ИБЯЛ.418319.013 ТУ ( № 15075-08 в Гос-реестре РФ);
- азот газообразный по ГОСТ 9293 - 74 в баллонах под давлением.
Сведения о методах измерений
Методика измерений приведена в документе «Газоанализаторы GasFinder 2.0. Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные документы
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 Техническая документация фирмы - изготовителя.
Рекомендации к применению
при осуществлении деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда.
